一类高层住宅3#楼暖通施工图纸cad平面图

1、项目概要：该项目为 一类高层住宅3#楼 暖通施工图 2020； 3#楼工程技术经济指标建筑占地面积：496.90平方米；建筑设计面积：11137.77平方米；住宅建筑面积（计容）：11088.03平方米；社区文化图书室：19.59平方米；地下室出地面井道建筑面积（计容）：55.76平方米；架空建筑面积（不计容）：22.75平方米。

2、设计范围：通风系统设计；防排烟系统设计；节能设计

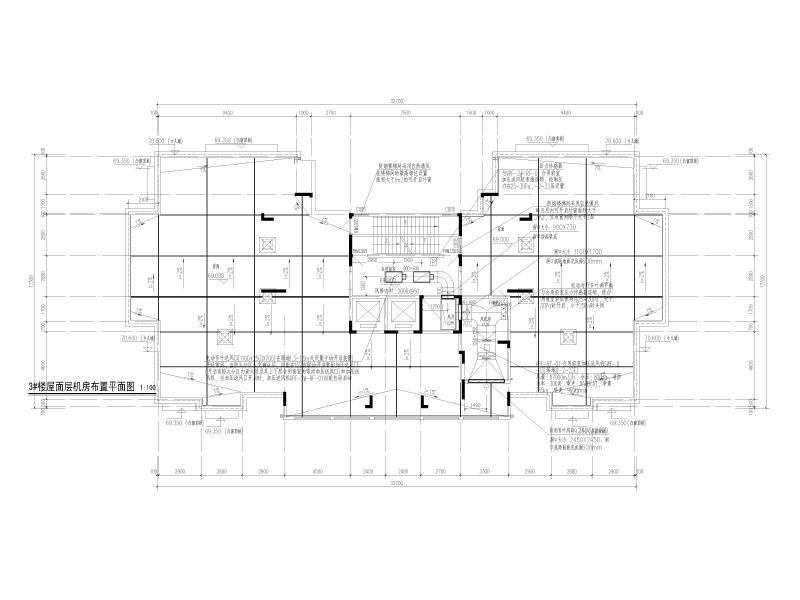

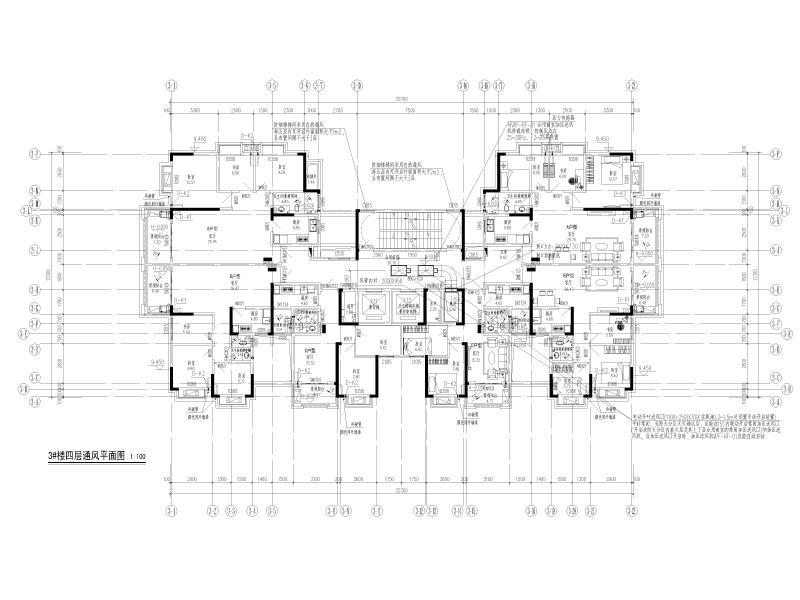

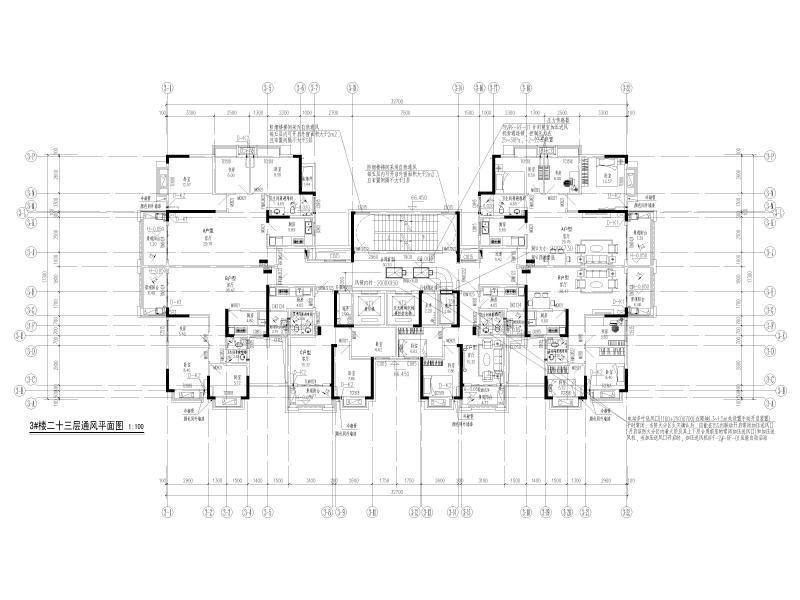

部分图纸展示：
