一类高层住宅楼电气施工图平面图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:其他结构
  • 建筑地上层数:32层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 接地方式:TN-S
  • 项目所在地:广东
  • 强电设计:供配电系统,配变电所,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,通信系统,有线电视和卫星接收系统,广播系统,其它

该附件为一类高层住宅楼 电气施工图

概况:
该项目为广东省某住宅小区项目-2#住宅楼。
地上32层,属一类高层。

设计范围:
10/0.4kV变配电系统;配电系统;照明系统;
建筑物接地系统及安全措施;有线电视系统;
光纤到户通信系统;多功能访客对讲系统;
火灾自动报警系统;消防联动控制系统;消防通信系统;
消防广播系统防火门监控系统。

部分图纸摘录:

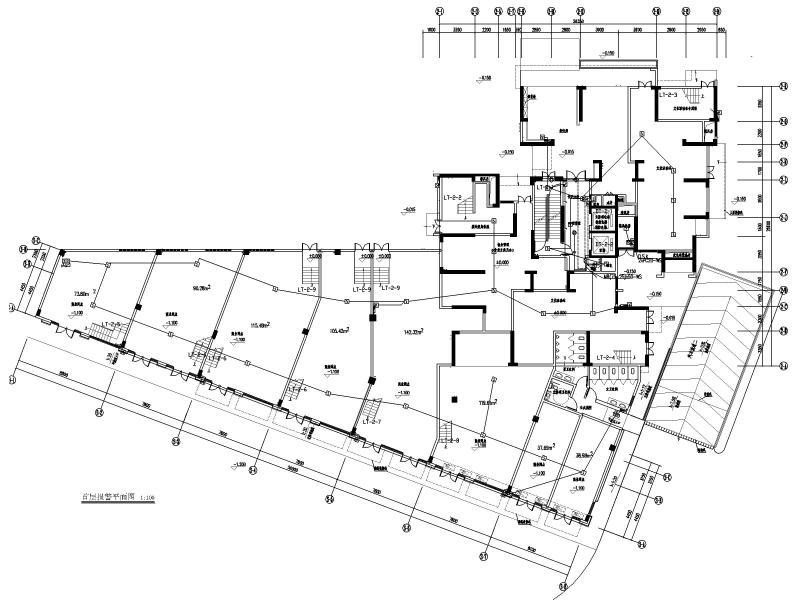

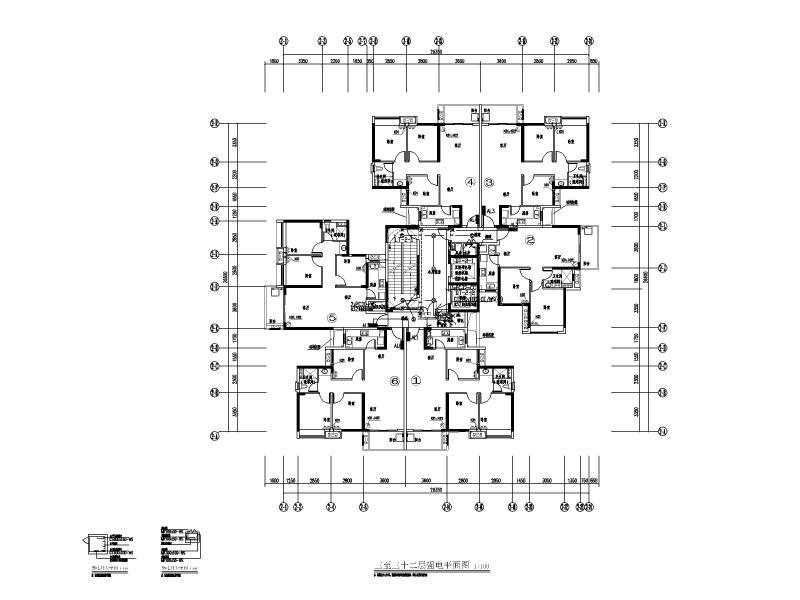

强电平面图

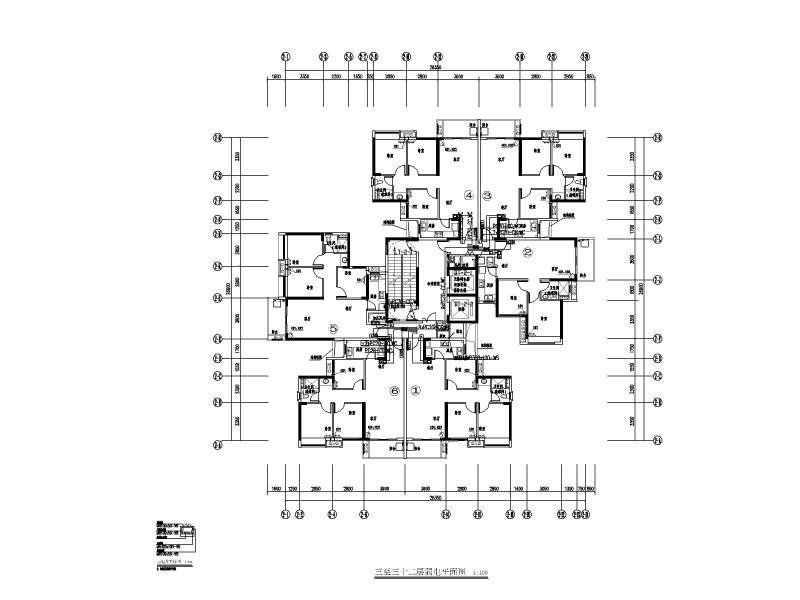

弱电平面图



消防平面图



变配电所10kV一次结线图

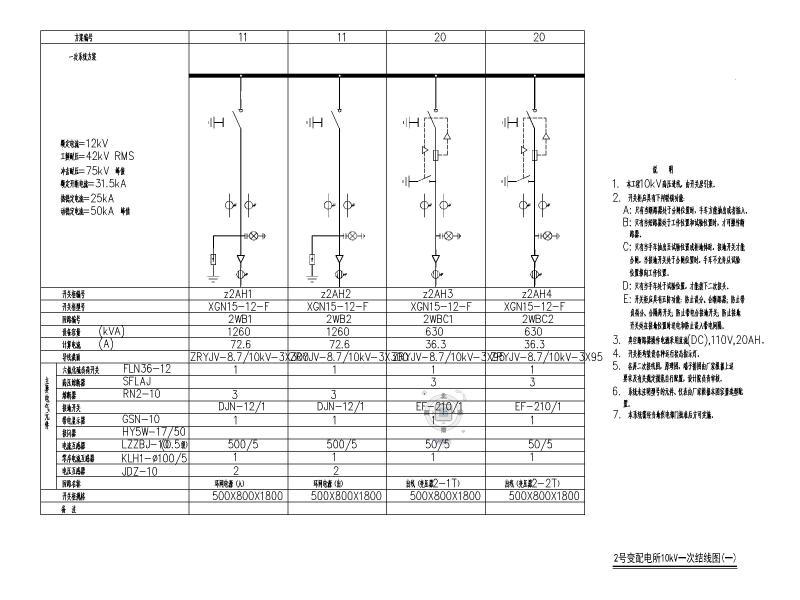

高压配电系统图

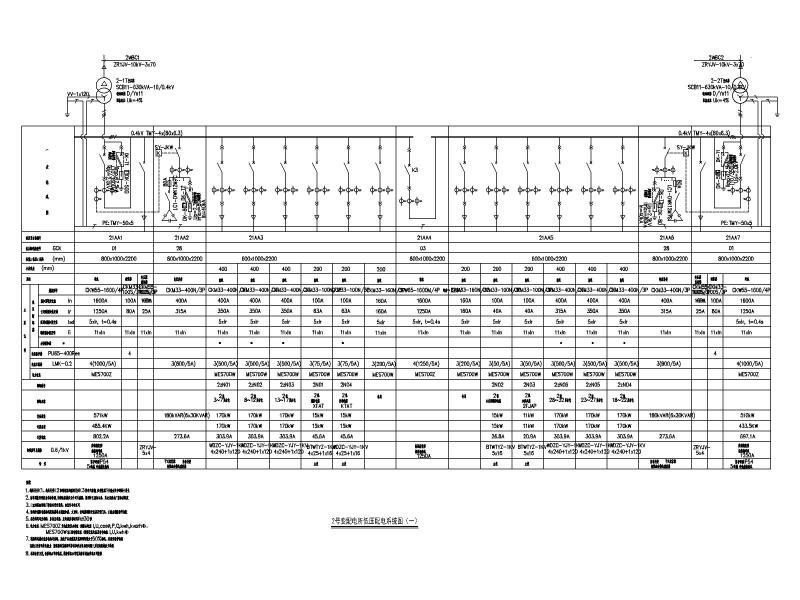

配电系统图



消防系统图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 高层住宅电气施工图 - 1
    高层住宅电气施工图 - 1
  • 高层住宅电气施工图 - 2
    高层住宅电气施工图 - 2
  • 高层住宅电气施工图 - 3
    高层住宅电气施工图 - 3
  • 高层住宅电气施工图 - 4
    高层住宅电气施工图 - 4
  • 高层住宅电气施工图 - 5
    高层住宅电气施工图 - 5
  • 高层住宅电气施工图 - 6
    高层住宅电气施工图 - 6
  • 高层住宅电气施工图 - 7
    高层住宅电气施工图 - 7
以上是部分截图,请下载附件后查看完整高清内容
