17层小区1号2号楼给排水施工大样图

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:13193.79平方米
  • 建筑地上层数:17层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:27张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:雨水系统
  • 消防设计:室内消火栓系统,喷淋系统
  • 供水设备:水泵站
  • 供水方式:市政供水
  • 大样节点:水泵,泵房

附件详情

1、************,用地规模3.96万平方米。花园内拟建9~17层的高层居住建筑共14栋。地下设一层地下车库,首层设有商铺。总建筑面积10.92万平方米。
2、小区最高日用水量986.29m3/d,最大小时用水量116.815m3/h。由市政生活供水干管引二条DN200的进水管在该项目外围形成环状供水管。生活给水分设三个竖向供水区:
低区:地下层~地上四层,由市政给水管网直接供水;
中区:五~十一层,由设于地下室内生活水池及变频供水设备直接供水
高区:十二层~十七层,由设于地下室内生活水池及变频供水设备直接供水
本建筑为其中1#、2#楼,建筑高度52.00m,总建筑面积13193.79m2。

这份参考资料主要包括设计说明、给排水平面图、消防平面图、给排水系统图、 消防系统 图、雨水排水系统图、空调排水系统图、泵房大样图 等,无卫生间大样图,共27张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

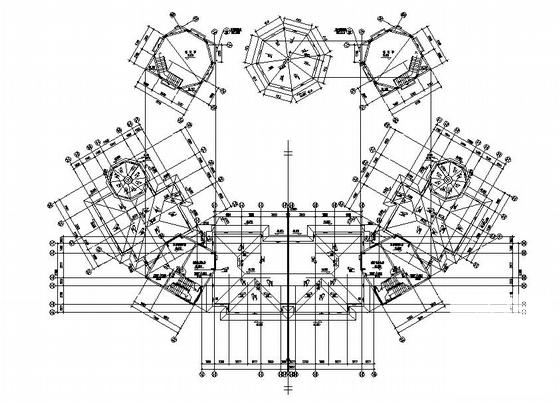

  • 小区给排水图 - 1
    小区给排水图 - 1

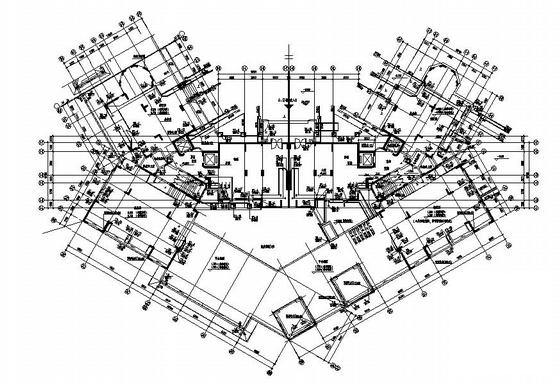

  • 小区给排水图 - 2
    小区给排水图 - 2

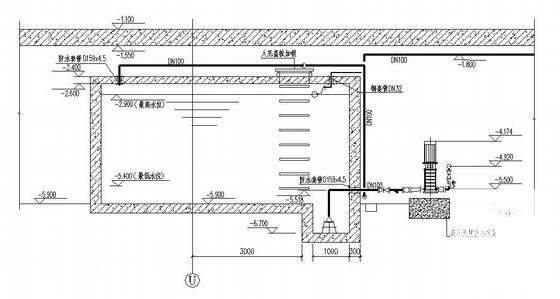

  • 小区给排水图 - 3
    小区给排水图 - 3

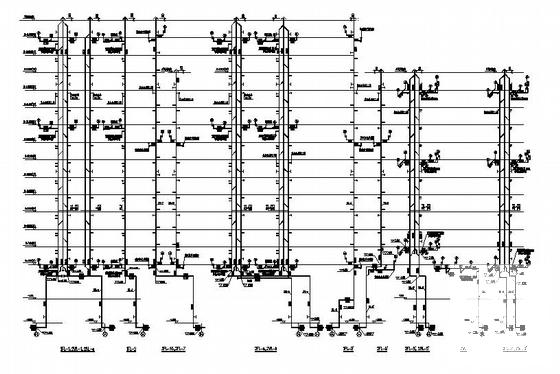

  • 小区给排水图 - 4
    小区给排水图 - 4
以上是部分截图,请下载附件后查看完整高清内容
