18层小区18栋住宅楼群给排水全套施工大样图
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 参考图纸：219张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统
- 供水方式：市政供水,变频供水,分区供水,无负压供水
- 供水分区：三区
- 排水体制：污废分流,雨污分流
- 排水技术：重力排水
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：10
- 大样节点：卫生间
附件详情
- 主要设备及材料表
- 给水排水设计施工说明
- 一层平面图
- 跃层平面图
- 给水系统图
- 卫生间大样图
- 消火栓给水系统图
附件详情
某小区住宅楼给排水平面图，共11张图纸，包括7张一至六层住宅楼给排水图纸，4张11层、16层、18层住宅楼给排水图纸，还包括给排水系统、
消防系统
等
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

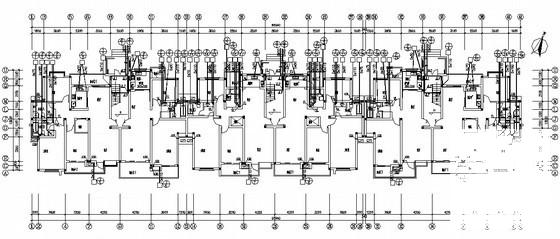

小区住宅楼全套 - 1 -

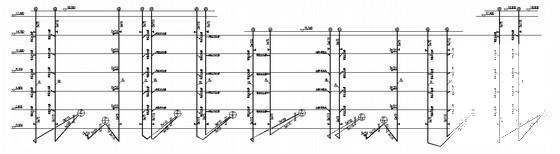

小区住宅楼全套 - 2 -

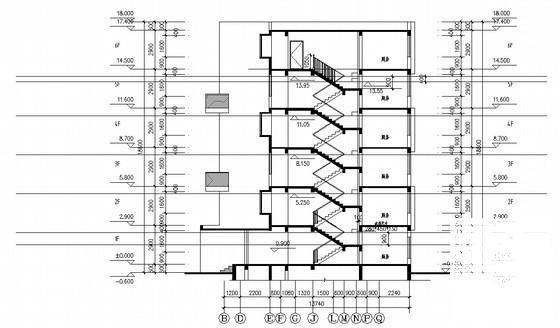

小区住宅楼全套 - 3 -

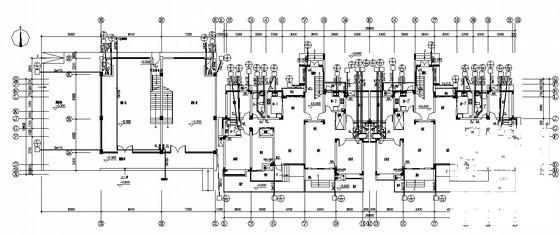

小区住宅楼全套 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-11
- 评论次数：0
- 浏览次数：0
- 文件大小：10.99 MB
- 收藏次数：0
-
文件名称：
附件-996009575789999955.rar
小区住宅楼全套下载
