15层住宅小区给排水CAD施工大样图.dwg

资料简介
赚取积分

设计说明：有
建筑类别：住宅
建筑高度：高层建筑
建筑结构形式：其他结构
地上层数：15层
地下层数：1层
图纸设计深度：施工图
参考图纸：62张
设计年代：近代
地下室用途：人防,车库,设备用房
排水设计：污水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水设备：水泵站
供水方式：市政供水,分区供水
供水分区：两区
排水体制：污废合流,雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：15
消火栓用水量室内(L/S)：10
大样节点：水箱,泵房,卫生间
热水供应方式：集中热水供应
项目地址：安徽

附件详情

给排水设计总说明
一层给排水平面图
二～十六层给排水平面图
屋顶给排水平面图
生活给水、消火栓系统图
生活排水系统图
厨卫给排水布置大样
地下室消火栓系统图
地下室中区、高区生活给水系统图
地下室喷淋系统图
地下室水泵房平面布置及管道系统图
地下室消火栓平面图一(平时)
地下室消火栓平面图二(平时)
地下室喷淋平面图
地下室给排水平面图(平时)
幼儿园给排水平面图
幼儿园给排水系统图
卫生间大样图

附件详情

项目概况：该项目为星城新宇莲景苑住宅小区。小区内共有1#-9#栋高层普通住宅及1栋幼儿园用房（3F）组成。在地下室车库设置水泵房及消防水池。为整个小区提供生活、消防加压给水。9#栋屋顶设置有18 m3高位消防水箱，建筑面积12096平米，建筑基底面积：826.56平米，建筑工程设计规模等级：一级，建筑设计使用年限为 50年。建筑层数为15层，其中地上15层，地下1层。建筑高度为43.5 m。建筑构件耐火等级为地上二级，地下一级。
设计范围：给水系统、排水系统、消火栓给水系统、
编制于：近代年，共计62张图纸

负一层给排水平面图

地下室水泵房平面布置

幼儿园一层给排水平面图

人防贮水箱接管系统图

消火栓给水系统图

生活排水系统图

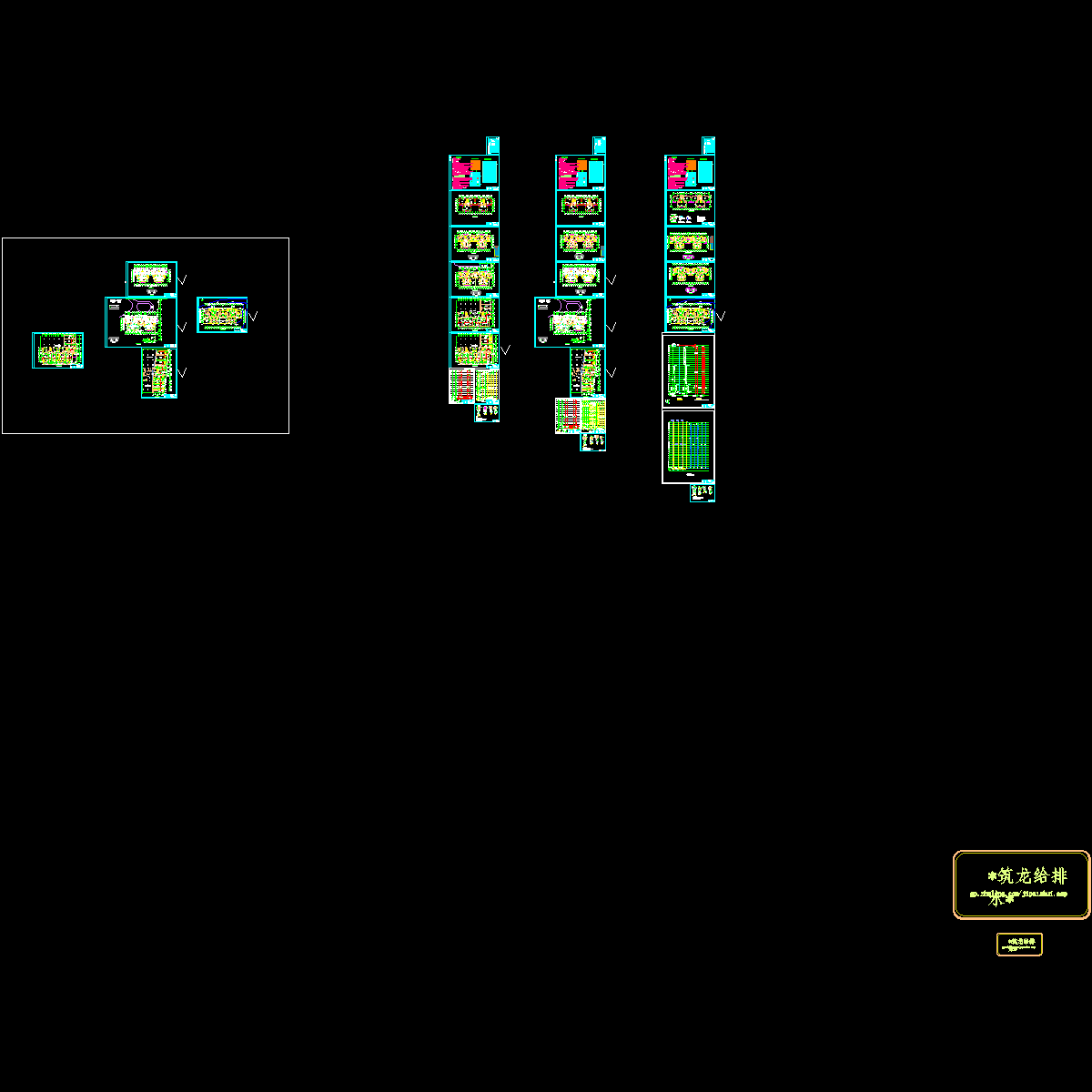

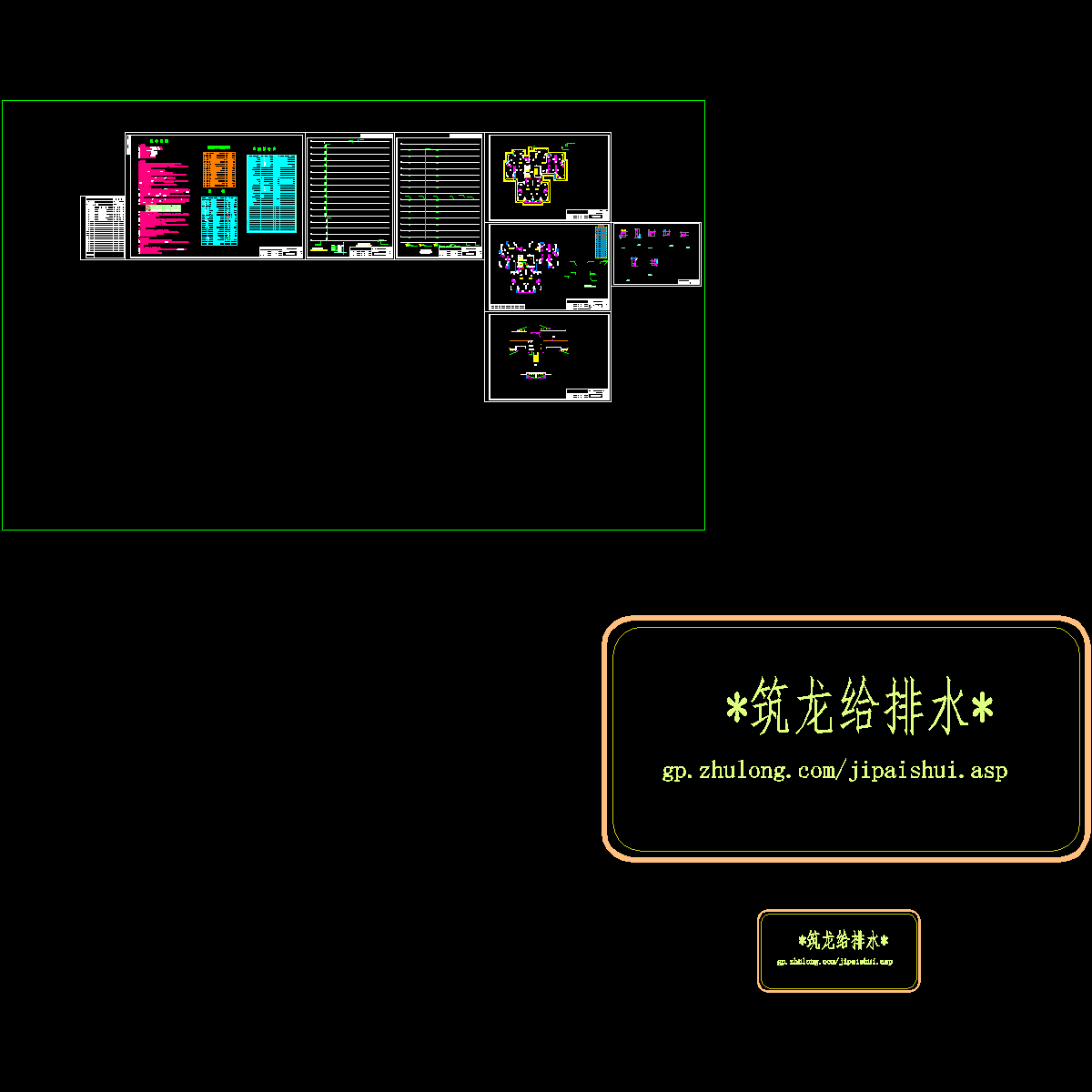

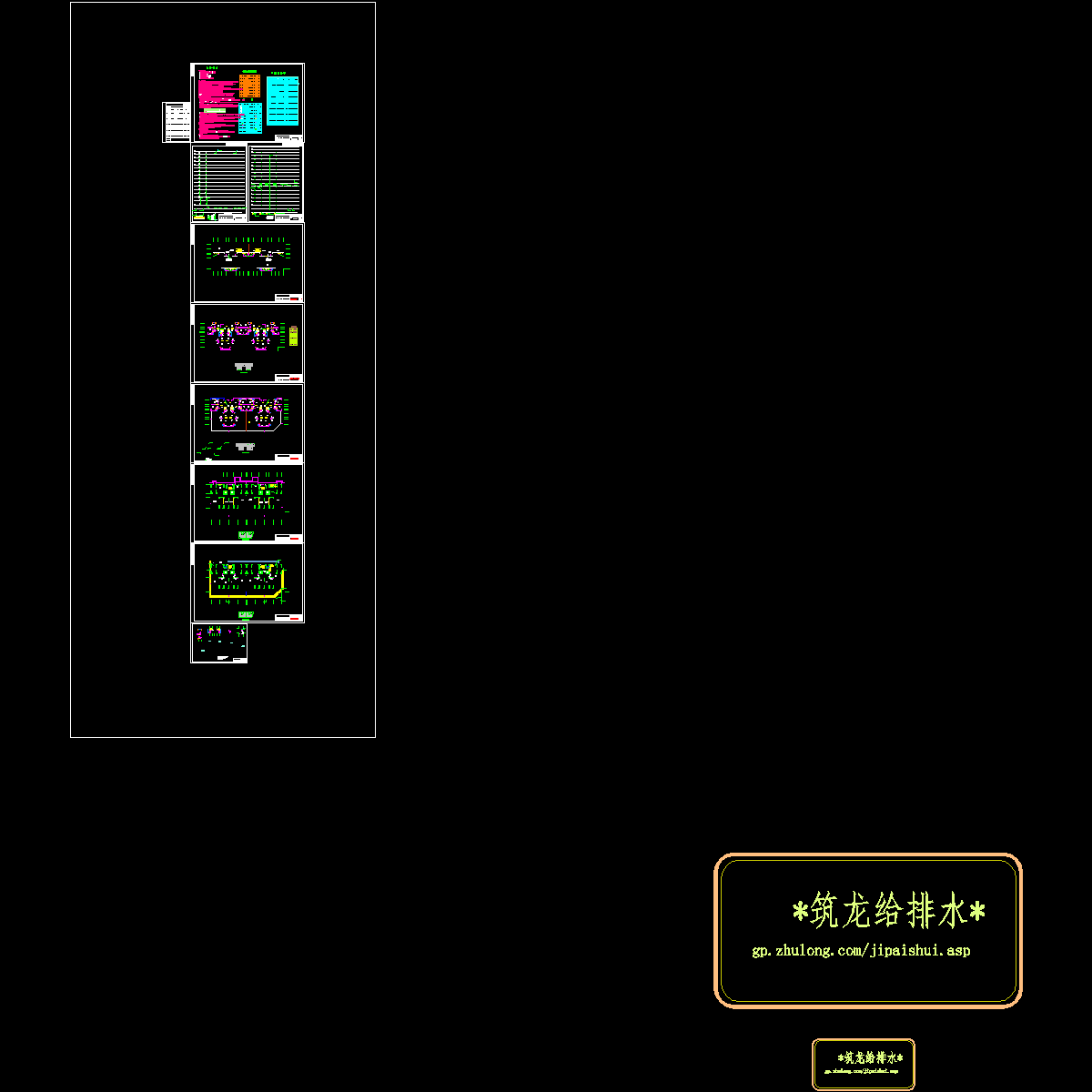

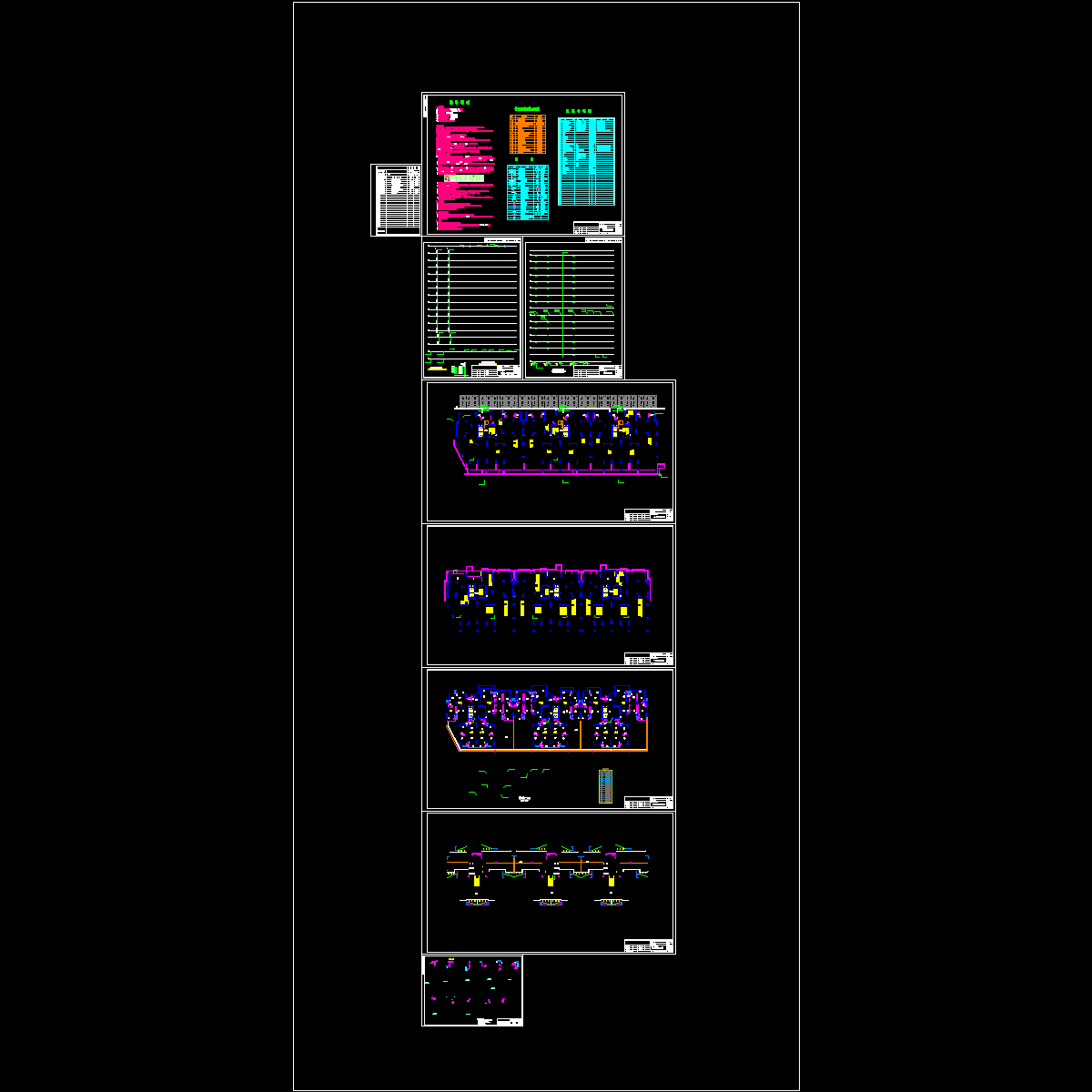

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
