27层儿童公园及周边建筑给排水CAD图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑,高层建筑
- 建筑地上层数：27层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：44张
- 设计年代：近代
- 地下室用途：人防,车库
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统
- 消防设计：室内消火栓系统,喷淋系统
- 供水方式：市政供水
- 供水分区：三区
- 排水体制：污废分流,污废合流
- 排水技术：重力排水
- 大样节点：卫生间
- 项目所在地：浙江
附件详情
- 给水及消防平面图
- 排水及人防平面图
- 消火栓系统图
- 生活给水系统图
- 自动喷淋系统图
- 集水坑安装示意图
- 地下室安装示意图
- 地下室人防安装示意图
- 商铺给水系统图
- 雨水系统图
- 排水系统图
- 卫生间大样图
附件详情
该资料为浙江某儿童公园及周边建筑给排水图纸。该项目由4栋楼组成，1、2#楼为27层高层建筑，3、4#为8层的多层建筑。
设计范围：给水系统、排水系统、
消防系统
。地下室及高层配套公寓由市政直接供水，住宅区给水分为三个区；室内排水采用污废分流制，室外污废合流。
，共44张图。

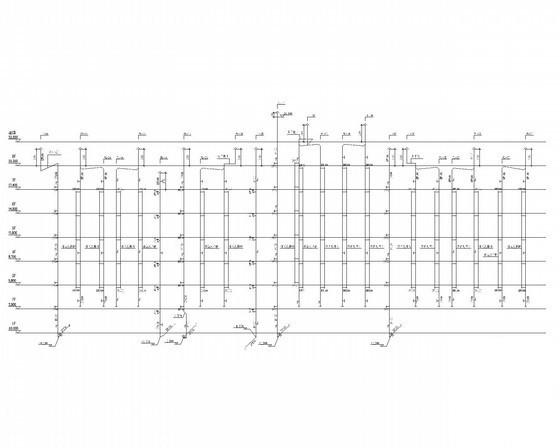

排水系统图

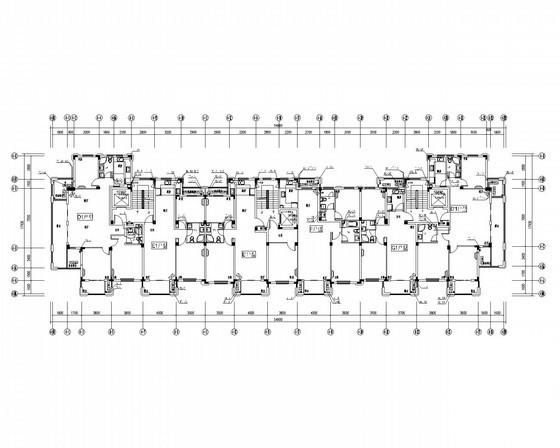

七层平面图

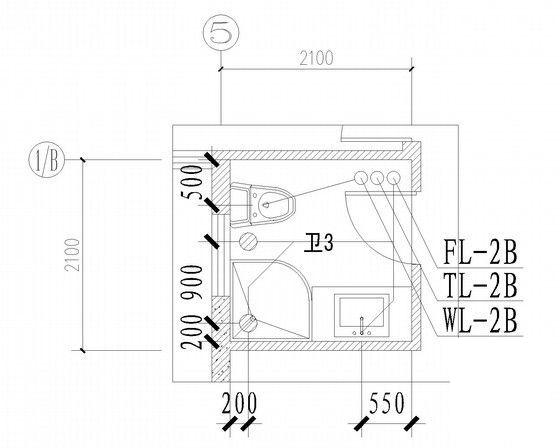

卫生间大样图

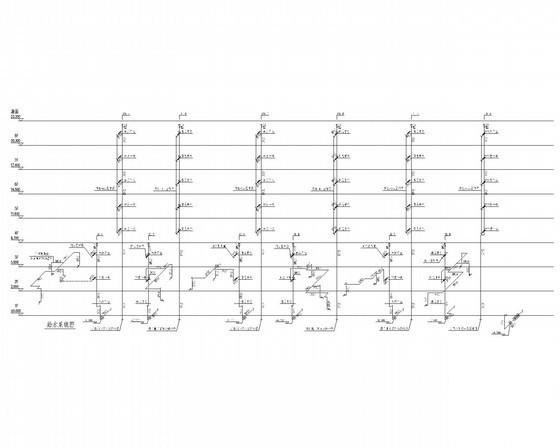

商铺给水系统图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

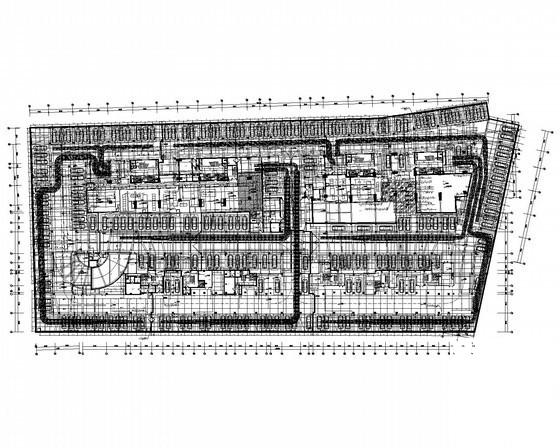

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-10
- 评论次数：0
- 浏览次数：0
- 文件大小：8.15 MB
- 收藏次数：0
-
文件名称：
附件-995860957979559756777.rar
