4层儿童福利院给排水消防CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:其他
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:3520.6平方米
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 排水体制:污废合流,雨污分流
  • 消火栓用水量室外(L/S):25
  • 消火栓用水量室内(L/S):15
  • 大样节点:卫生间
  • 项目所在地:安徽

附件详情

  • 给排水平面图
  • 消防水箱大样图
  • 泵房管线原理图
  • 集水坑原理图
  • 消火栓系统原理图
  • 喷淋系统原理图
  • 生活冷水系统原理图
  • 生活热水系统原理图
  • 生活排水系统原理图
  • 卫生间大样图
  • 热水系统运行原理图

附件详情

本建筑地上四层,建筑建筑面积3520.6平方米。设计范围包括:生活给水、热水、排水及雨水工程设计。
,共15张。

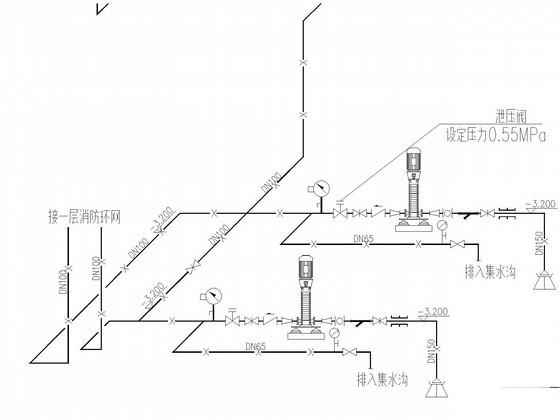

泵房管线原理图

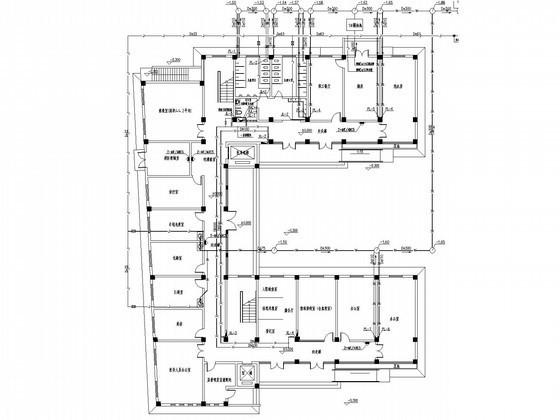

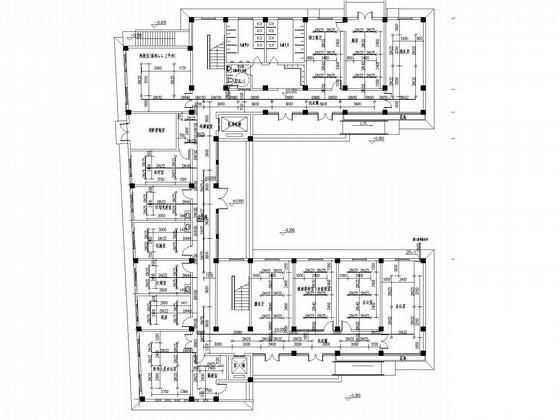

给排水消防平面图

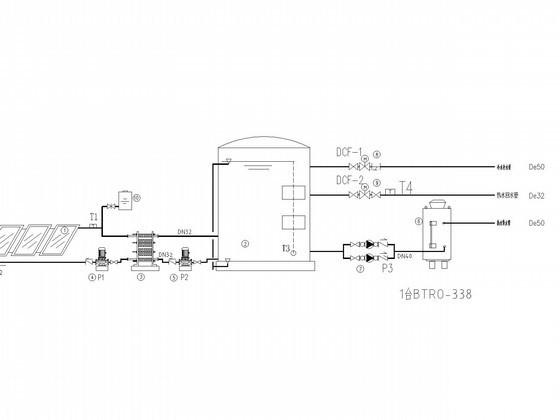

热水系统运行原理图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 4层儿童福利院给排水消防CAD施工图纸 - 1
    第 1 张图
  • 4层儿童福利院给排水消防CAD施工图纸 - 2
    第 2 张图
  • 4层儿童福利院给排水消防CAD施工图纸 - 3
    第 3 张图
  • 4层儿童福利院给排水消防CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
