高层福利院给排水消防CAD施工图纸
- 附件设计说明：有
- 建筑类别：其他
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：38993平方米
- 建筑地上层数：18层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：58张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统
- 供水分区：三区
- 排水体制：污废合流
- 特殊系统：太阳能热水系统
- 大样节点：泵房
- 项目所在地：江苏
附件详情
- 给水排水设计及施工说明

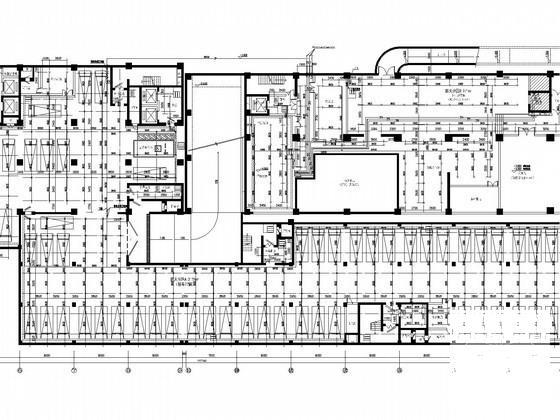

- 给排水、消火栓平面图
- 机房给排水、消火栓平面图
- 喷淋平面图
- 给水系统原理图
- 热水系统原理图
- 设备间给排水平面详图
- 排水系统原理图
- 集水坑配管原理图
- 消火栓系统原理图
- 喷淋系统原理图
- 卫生间给排水平面详图及系统图
- 泵房详图
- 消防泵房管道原理图
- 消防水池配管示意图
- 生活泵房管道原理图
附件详情
该项目地下一层，地上十八层，建筑高度分别为65.16米，57.96米，属一类高层综合楼，总建筑面积为38993平方米。
，共58张。

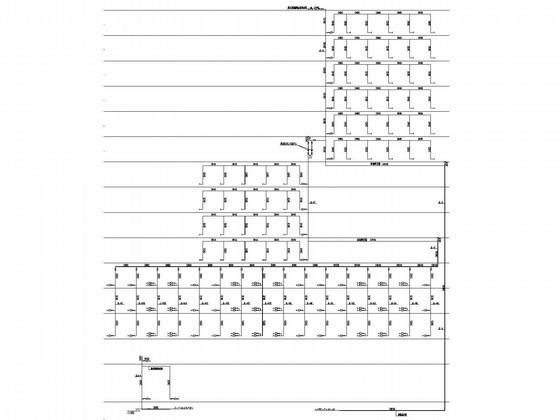

给水系统图
给水系统图

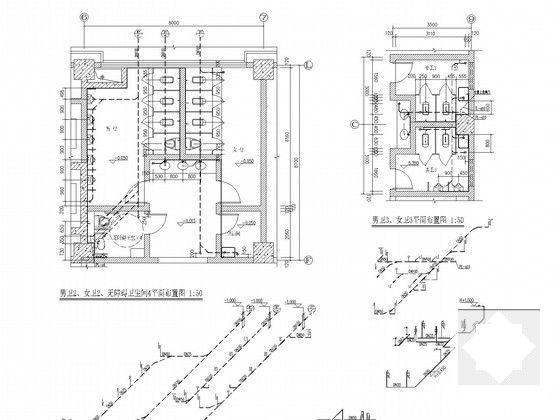

卫生间大样图

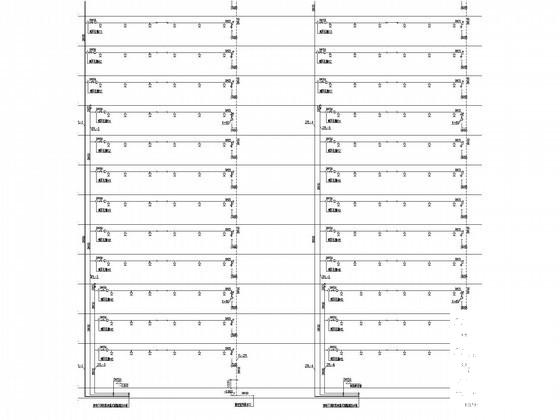

消火栓系统原理图

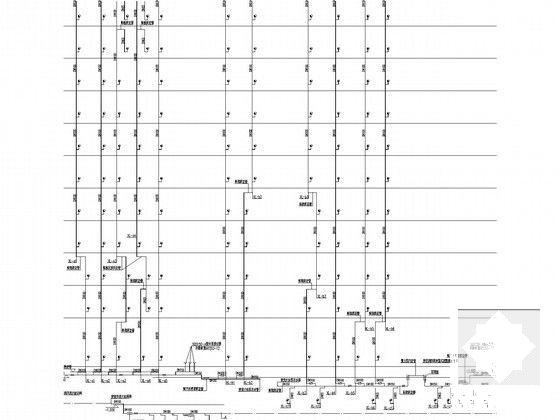

热水系统图
