市政道路给水工程CAD施工图纸设计

附件详情

设计标准：
（1）道路等级：城市次干路
（2）设计速度：50km/h
（3）设计年限：沥青砼路面15年
（4）交通等级：重
（5）标准轴载：BZZ—100
（6）抗震标准：按地震烈度6度设防
……

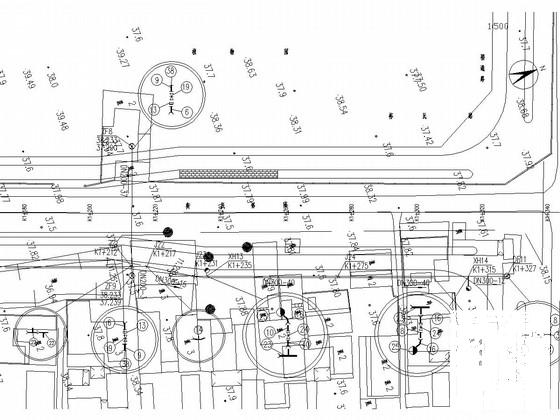

管线综合横断面布置：
1、雨水管线位于道路西侧距道路中心线12.0m处；
2、污水管线位于道路东侧距道路中心线11.0m处；
3、给水管线位于道路东侧距道路中心线13.5m处；
4、路灯电缆管线位于道路双侧距道路中心线8.5m处；
……
共8张，。
