地下购物广场给排水及消防CAD施工图纸（施工雨水回收利用系统）

资料简介
赚取积分

附件设计说明：有
建筑类别：商业,餐饮
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：32105平方米
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：20张
设计年代：近代
地下室用途：人防,商业,车库,设备用房,其它
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
供水设备：高位水箱,水泵站,水池
供水方式：市政供水,高位水箱供水
排水体制：污废合流,雨污分流
排水技术：重力排水
雨水重现期：2年
火灾危险等级：中危险级Ⅱ级
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：20
特殊系统：雨水回收,雨水利用
大样节点：水箱,水泵,卫生间,集水坑,设备房布置
项目所在地：江苏

附件详情

资料目录
给排水设计、施工说明
图例及主要设备材料表
室外给水总图
地下二层给排水及消火栓平面图（非人防）
地下一层给排水及消火栓平面图
地下室顶板层给排水及消火栓平面图
地下二层喷淋平面图（非人防）
地下一层喷淋平面图
给水、排水系统原理图
消火栓系统原理图
喷淋系统原理图
消防水泵房大样图
消防水箱间大样图
卫生间给排水大样图
变更通知单
设计修改补充通知单

附件详情

该项目位于江苏，为地下购物广场一期，为单建式地下两层建筑。地下二层为地下车库及设备用房，局部为人防；地下一层为商业用房。总建筑面积为32105平方米，，耐火等级为一级。
设计范围：本次工程设计范围为地块内的非人防部分室内外给水、排水、消防设计。（地下二层人防部分及汽车坡道给水、排水、消防设计均由人防设计院设计）。
，共20张图。

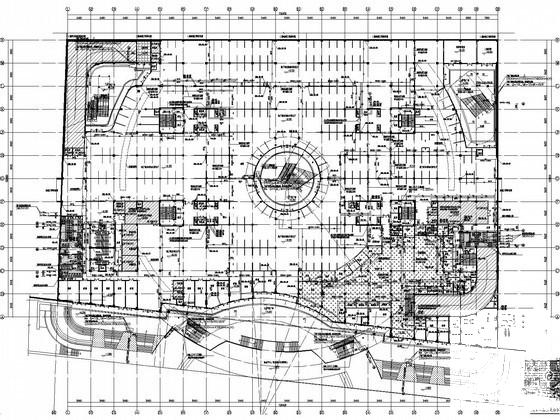

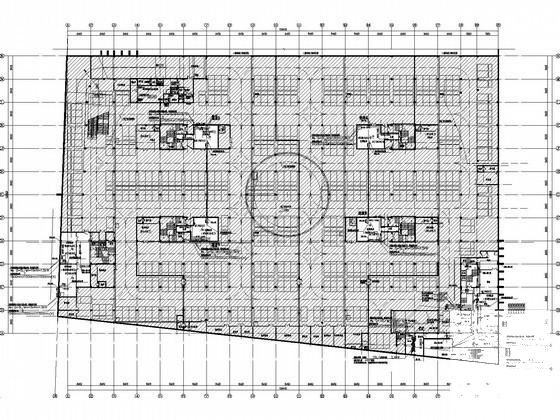

地下二层给排水及消火栓平面图（非人防）

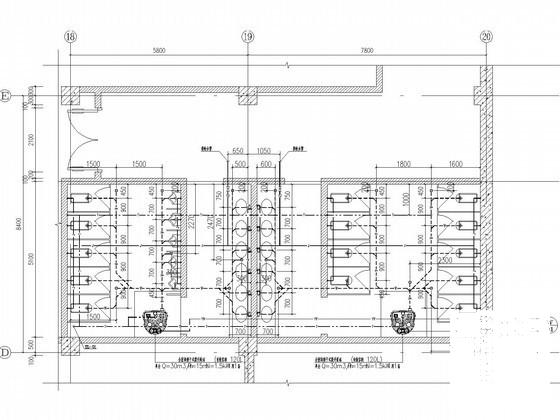

2#卫生间给排水大样图

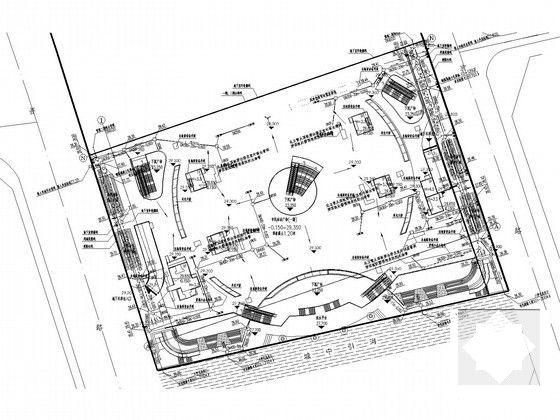

室外排水总图

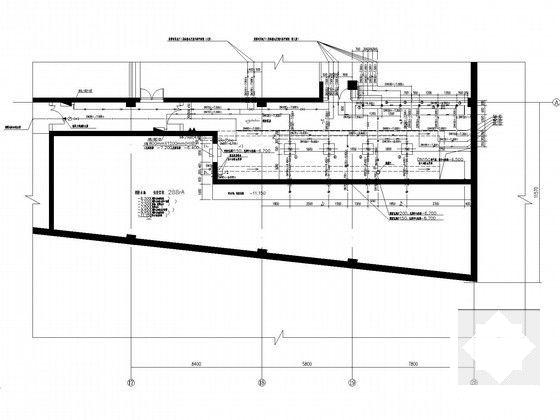

消防水泵房平面图

排水系统原理图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
