5层企业自用办公楼给排水消防CAD施工图纸（雨水回收利用雨水净化）

资料简介
赚取积分

附件设计说明：有
建筑类别：办公
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：13222平方米
建筑地上层数：5层
参考图纸：26张
设计年代：近代
生活供水设计：生活给水系统
排水设计：雨水系统
消防设计：室外消火栓系统,室内消火栓系统
供水分区：两区
消火栓用水量室外(L/S)：15
消火栓用水量室内(L/S)：25
特殊系统：雨水回收,雨水利用
大样节点：水箱,泵房
项目所在地：上海

附件详情

给排水设计与施工说明
给排水总平面图
给排水及消火栓平面图
喷淋平面图
给水系统图
集水井详图
排水系统图
雨水收集系统图
雨水回收系统图
消火栓系统图
喷淋系统展示图
泵房平面图
水箱给水系统图
雨水净化机房平面及工艺

附件详情

由地下室相连的三栋2至5层的建筑组成，包括办公、会议、健身、食堂等功能。占地面积13222平方米左右，总建筑面积21814平方米，建筑基底面积为3294 m2。建筑耐火等级为一级，该项目为附建式地下车库，根据上海市民防办的要求战时按甲类防空地下室设计，防护等级为核6级常6级，二个二等人员掩蔽体,民防总建筑面积为3585.51平方米。
，共26张。

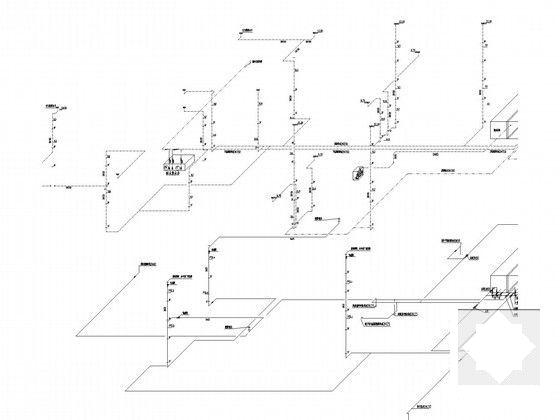

排水系统图

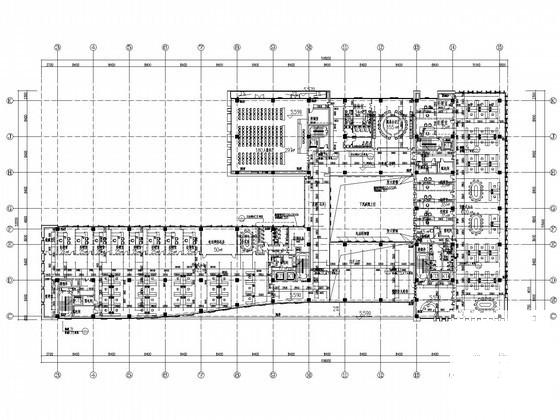

喷淋平面图

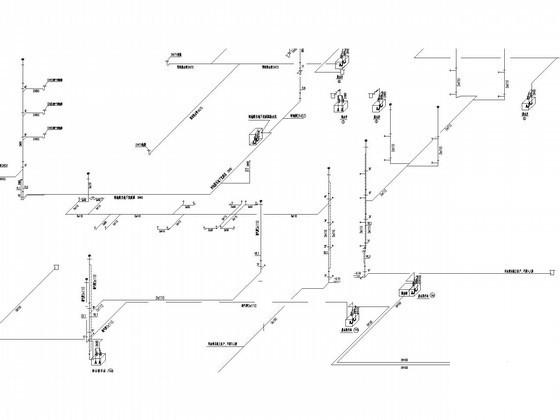

雨水回收利用系统

生活给水热水系统图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图

以上是部分截图，请下载附件后查看完整高清内容
