5层值班楼给排水CAD施工图纸（雨水利用系统）
- 附件设计说明：有
- 建筑类别：住宅,办公
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：5000平方米
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 参考图纸：16张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水方式：市政供水
- 供水分区：无
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室外(L/S)：25
- 消火栓用水量室内(L/S)：15
- 特殊系统：雨水回收
- 大样节点：泵房,卫生间
- 热水供应方式：集中热水供应
- 项目所在地：湖南
附件详情
- 资料目录
- 给排水设计总说明
- 图例 图集表 材料表
- 架空层给排水平面图
- 一层给排水平面图
- 一层热回水平面图
- 二、四层给排水平面图
- 三、五层给排水平面图
- 屋顶夹层给排水平面图
- 消防及给水系统图
- 热水给水系统图
- 排水系统图
- 水泵房、卫生间大样图
- 卫生间大样图二
- 雨水综合利用装置平面布置示意图及剖面图
- 雨水回收利用工艺流程图
附件详情
该项目位于湖南，是一值班楼给排水项目，建筑总层数：地上5层，建筑高度为20.10m，总建筑面积约5059.0平方米。设计范围：有生活给水系统、热水系统、排水系统、消火栓给水系统、干粉灭火器等。
，共计16张图纸；
架空层平面图

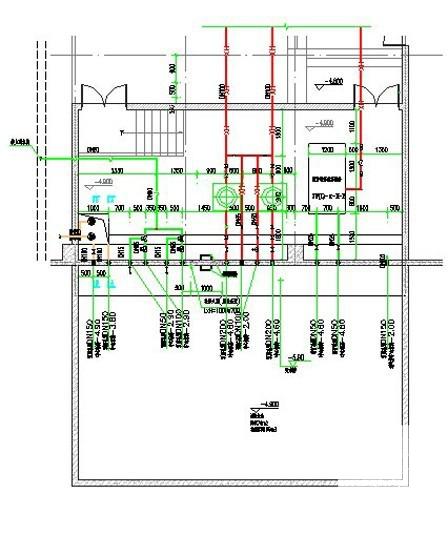

水泵房大样

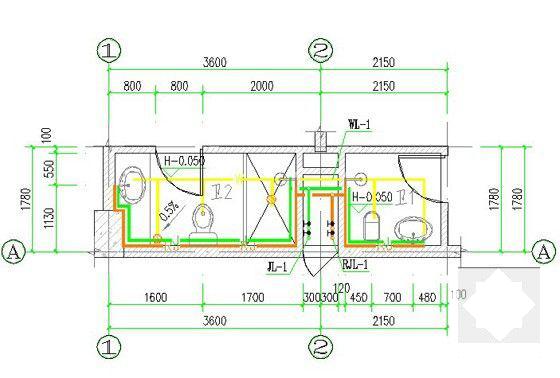

卫生间大样
雨水回收利用工艺流程图
水箱系统图
热水系统图
排水系统图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-18
- 评论次数：0
- 浏览次数：0
- 文件大小：1.47 MB
- 收藏次数：0
-
文件名称：
附件-995860596955797775886.rar
