高层办公楼给排水及雨水系统CAD施工图纸(大院作品)

  • 附件设计说明:有

附件详情

  • 给水平面图
  • 排水平面图
  • 给水系统图
  • 排水系统图

附件详情

一、项目概要:
该项目位于大连市,建筑设计面积:17958.19m2
二、设计范围:
该项目设计范围为建筑红线内的给水、排水系统。
三、系统:

1、生活给水系统
1、1水源:根据甲方提供,给水由市政管网供给,供水压力为0.48MPa。
1、2用水量:该项目最高日用水量为120m3/d; 最大时用水量为6.5m3/h。
2、生活排水系统
2、1 污水量:该项目最高日污水量约为108m3/d;
2、2 系统:该项目采用污、废水合流制排水系统。雨水采用排外水方式,屋面外排水由建筑专业统一考虑。
,共6张。

三-七层给排水平面图

地下室给排水平面图

给排水及雨水系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

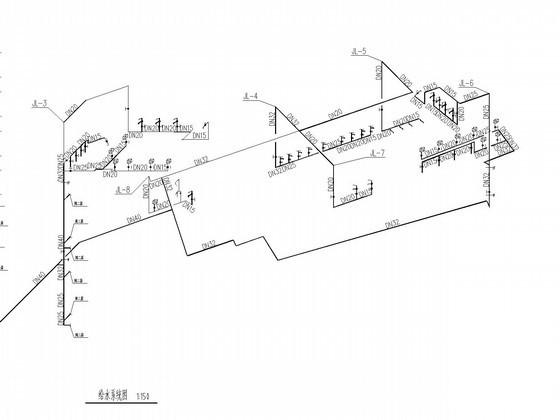

  • 高层办公楼给排水及雨水系统CAD施工图纸(大院作品) - 1
    第 1 张图

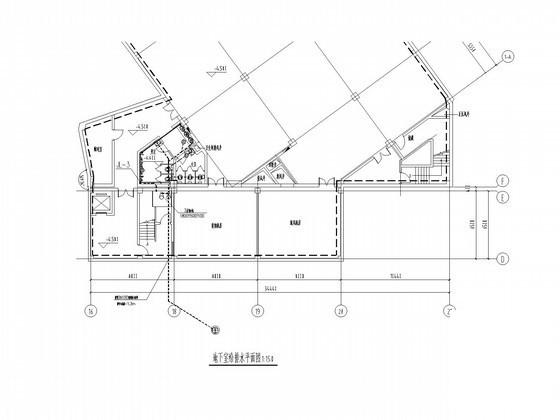

  • 高层办公楼给排水及雨水系统CAD施工图纸(大院作品) - 2
    第 2 张图

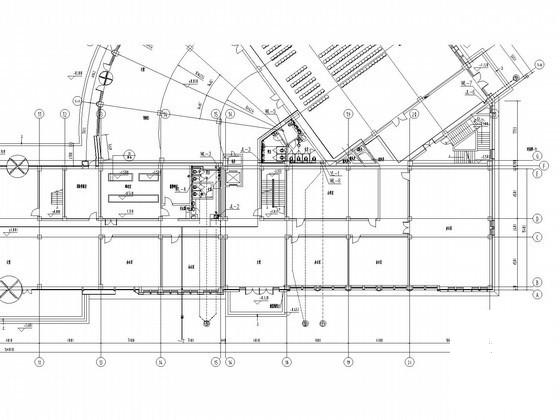

  • 高层办公楼给排水及雨水系统CAD施工图纸(大院作品) - 3
    第 3 张图

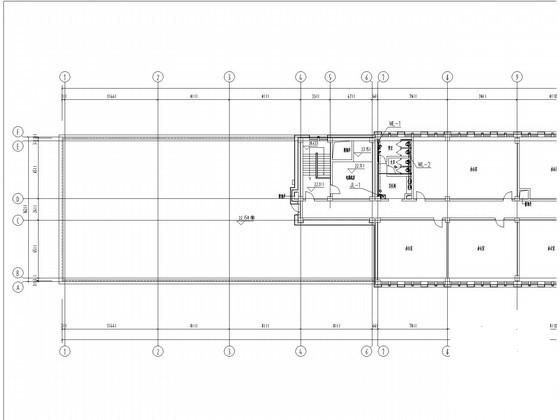

  • 高层办公楼给排水及雨水系统CAD施工图纸(大院作品) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
