31219平米地下购物广场空调通风及防排烟系统施工图纸

  • 设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:31219.38平方米
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 设计年代:近代
  • 设计内容:空调,通风,冷热源
  • 冷热源:空气源热泵
  • 空调系统:全空气系统
  • 水系统:单式泵,定流量,开式
  • 项目所在地:江苏

附件详情

  • 设计施工说明
  • 节能设计专篇
  • 广场层暖通平面图
  • 地下一层空调通风平面图
  • 地下一层空调水管平面图
  • 地下二层暖通平面图
  • 空调水系统图
  • 新风系统图
  • 风机盘管、空调箱接管详图
  • .....

附件详情

该项目为一购物广场,地上为广场知名地产,地下二层,总建筑面积为31219.38m2,地下一层为商业和餐饮:14714.38m^2;地下二层为地下车库及设备用房:16505m^2。
空调冷热源:选用3台风冷热泵冷水机组,夏季冷冻水供/回水温度7/12°C,单台制冷量845kW;风冷热泵冷水机组COP值为3.30。
独立商铺设计采用风机盘管加新风的空调方式。气流组织为顶送顶回;地下商铺柜架式营业厅采用薄型吊顶式空调加新风的空调方式;基地通信中心机房、消控室等设置独立运行的分体空调机。
空调水系统为一次泵定水量系统,冷热水机组内置水利模块,空调冷热水系统采用开式膨胀水箱定压。

,图纸共12张。

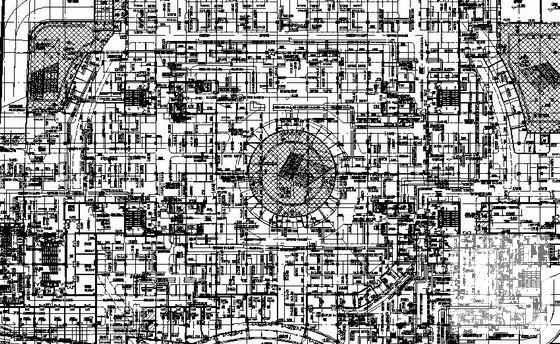

地下一层空调水管平面图

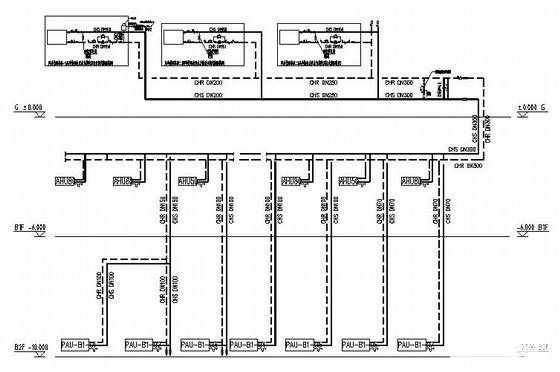

空调水系统图

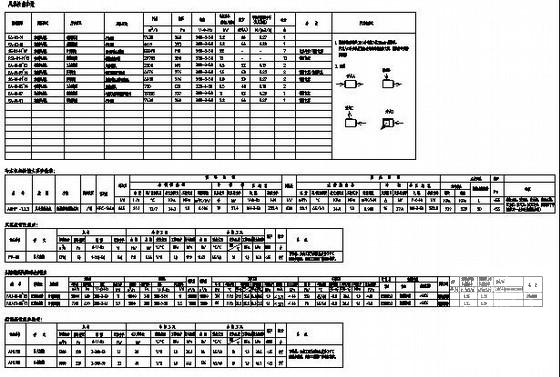

设备参数表

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

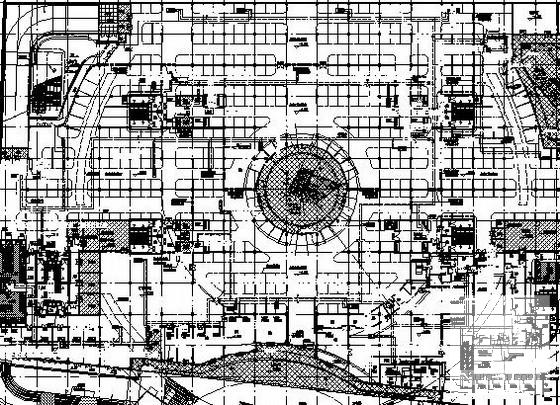

  • 广场防排烟 - 1
    广场防排烟 - 1
  • 广场防排烟 - 2
    广场防排烟 - 2
  • 广场防排烟 - 3
    广场防排烟 - 3
  • 广场防排烟 - 4
    广场防排烟 - 4
以上是部分截图,请下载附件后查看完整高清内容
