18层大型购物广场及公寓给排水CAD施工图纸(地下室集水井)
- 建筑类别：住宅,办公,商业,餐饮,体育
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：18层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：28张
- 设计年代：近代
- 地下室用途：人防,商业,车库,设备用房,其它
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统,循环冷却水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
- 供水设备：高位水箱,水泵站,气压水罐,稳压泵,水池
- 供水方式：市政供水,变频供水,分区供水,高位水箱供水
- 供水分区：两区
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 雨水重现期：10年
- 火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
- 大样节点：厨房,卫生间,集水坑,设备房布置
- 热水供应方式：集中热水供应
- 项目所在地：江苏
附件详情
- 资料目录
- 设计说明（隐藏）
- 地下室平面（非人防）
- 一层平面
- 二层平面
- 三层平面
- 四层住宅排水平面
- 四层平面
- 五层平面
- 公寓六~十七层平面
- 公寓十八层平面
- 公寓跃层平面
- 公寓机房层平面
- 屋顶层平面
- 一层喷淋平面
- 二层喷淋平面
- 三层喷淋平面
- 自喷系统展开图
- 消火栓系统展开图
- 给水系统展开图
- 热水系统展开图
- 雨水系统展开图
- 排水系统展开图
- 消防水泵房详图
- 消防水泵房系统图
- 冷却水系统展开图
- 地下室集水井系统展开图
- 商场卫生间详图
- 住宅给排水详图
附件详情
该项目位于江苏，地下一层，人防设计，车库，仓库，设备用房，地上一到四层为购物广场，五层为网球运动场地，六层到十八层为公寓及办公楼，超市部分设有防火卷帘。
设计范围：给水系统 热水系统 排水系统 消火栓系统 自动喷淋系统。设计说明包含大量工程信息，故在本章中隐藏。
，共28张图。

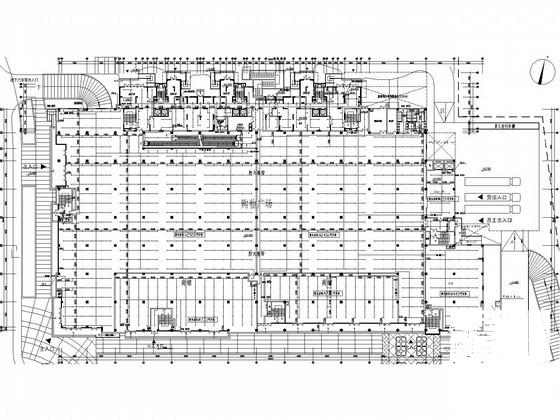

一层平面

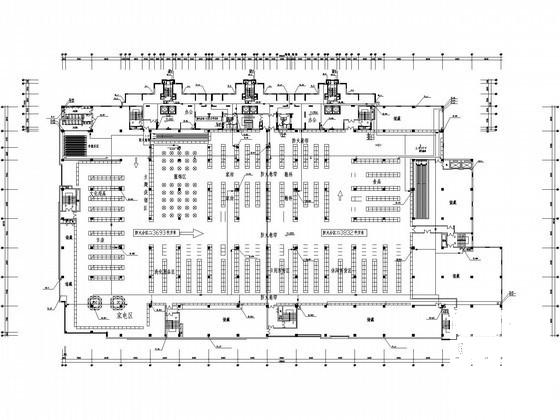

二层喷淋平面

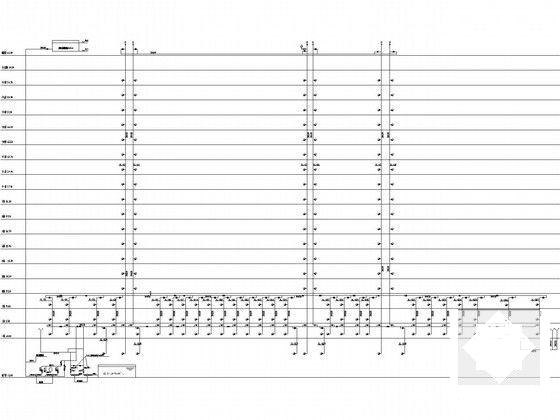

消火栓系统展开图

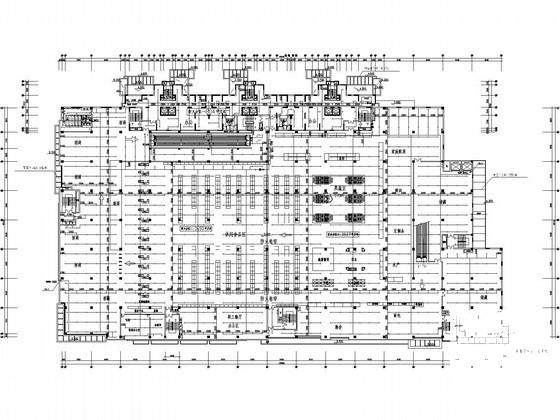

三层平面
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -

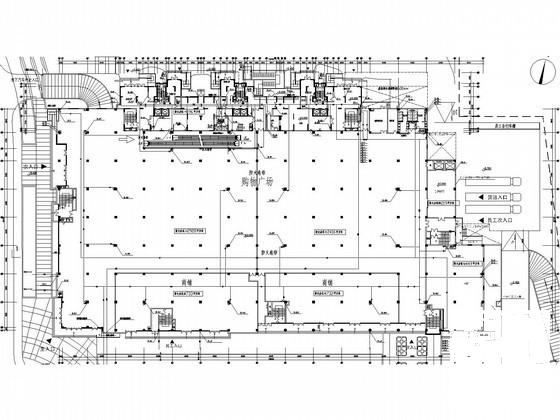

第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-28
- 评论次数：0
- 浏览次数：0
- 文件大小：3.88 MB
- 收藏次数：0
-
文件名称：
附件-995860968075975507750.rar
