5层大型商业购物广场电气CAD施工图纸

附件详情

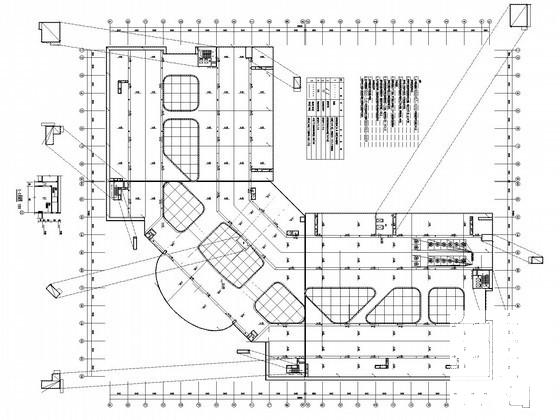

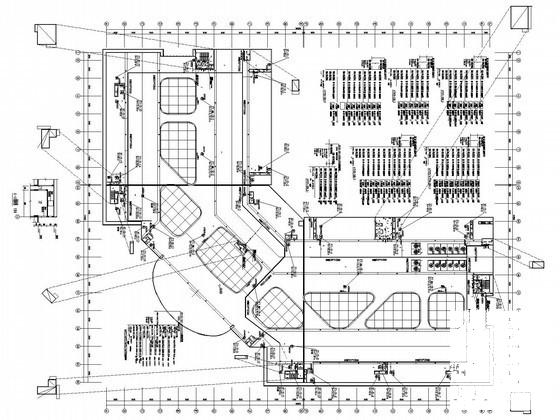

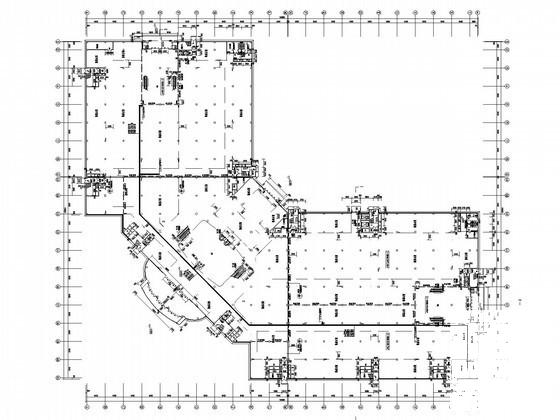

该附件为大型商业购物广场全套电气施工图纸，共51张。
建筑立面采用现代简约风格，简洁的建筑体形结合明快的玻璃幕墙整体设计，立面内层采用轻质隔墙，外为高档涂料，辅以装饰格栅与水平装饰条，立面外层为钢结构点式玻璃幕墙。建筑格式为地上5层，地下1层，一层层高为5米，二～五层为4.6米，基层（地下室）层高为4.6米。建筑高度为23.7米，建筑南北长176米，东西长96米。建筑面积地上为80780.07平方米，地下为17108.89平方米，总建筑面积97888.96平方米。商场有2343套商铺，17-70平米不等，以30-50平米为主打面积。商场内设自动扶楼36台，观光电梯2台及2台货梯。
设计内容包含：1、电力配电系统；2、照明系统；3、建筑物防雷、接地系统及安全措施4、消防系统；5、电气节能等设计。
