2层大型地下购物广场给排水CAD图纸

  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:32105平方米
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 设计年代:近代
  • 地下室用途:商业
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 供水方式:市政供水
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 雨水重现期:50年
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):20
  • 大样节点:卫生间
  • 项目所在地:江苏

附件详情

  • 地下一层喷淋平面图
  • 地下二层喷淋平面图
  • 喷淋系统原理图
  • 室外排水总图
  • 室外给水总图
  • 卫生间给排水大样图
  • 消防水箱间给排水平面图
  • 消防水泵房平面图
  • 消火栓系统原理图
  • 排水系统原理图

附件详情

该资料为江苏某大型地下购物广场给排水图纸。为单建式地下两层建筑。地下二层为地下车库及设备用房,局部为人防;地下一层为商业用房。总建筑面积为32105m,耐火等级为一级。
设计内容:生活给水系统、生活污水系统(室外采用污水、雨水分流制,室内采用污水、废水合流制)、雨水系统、热水系统、消火栓系统(室外消火栓用水量20L/s,室内消火栓用水量20L/s)。
,共15张图。

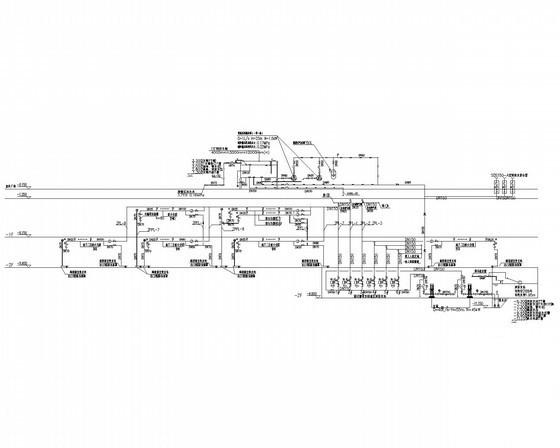

喷淋系统原理图

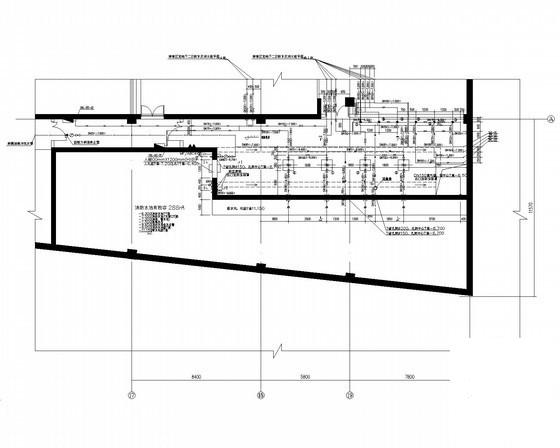

消防水泵房平面图

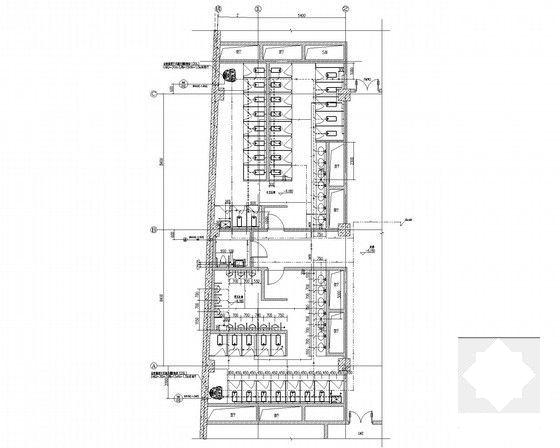

1#卫生间给排水大样图

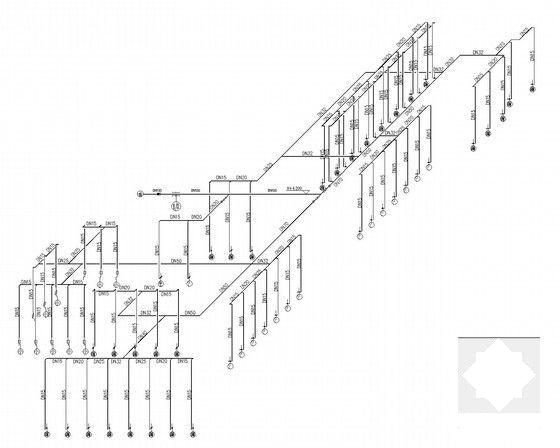

1#卫生间给水系统轴测图.

消防水箱间给排水平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 2层大型地下购物广场给排水CAD图纸 - 1
    第 1 张图
  • 2层大型地下购物广场给排水CAD图纸 - 2
    第 2 张图
  • 2层大型地下购物广场给排水CAD图纸 - 3
    第 3 张图
  • 2层大型地下购物广场给排水CAD图纸 - 4
    第 4 张图
  • 2层大型地下购物广场给排水CAD图纸 - 5
    第 5 张图
  • 2层大型地下购物广场给排水CAD图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
