2层大型购物广场消防系统改造施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：商业
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑地上层数：2层
图纸设计深度：施工图
参考图纸：10张
设计年代：近代
消防设计：室内消火栓系统, 喷淋系统
供水分区：无
火灾危险等级：中危险级Ⅰ级
消火栓用水量室内(L/S)：15
项目所在地：安徽

附件详情

总平面图
消火栓及灭火器平面图

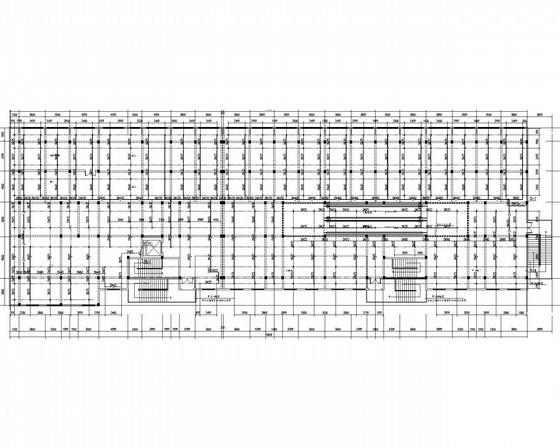

喷淋平面图
屋面消火栓及灭火器平面图
消火栓及喷淋系统原理图

附件详情

该项目为购物广场消防改造的消防设计的室内消火栓给水系统、自动喷水系统及灭火器配置设计

1.该项目为体积<25000的商场按中危险I级设计，其消防用水量及火灾延续时间如下：室内消火栓：15L/s。t=2h。自动喷水：q=25L/s，t=1h
2.消防水箱设置与屋顶，消防水池及泵房为设置于一层的集成水池及泵房。
3.管道材料：消火栓系统和自动喷水系统管道采用热浸镀锌钢管，工作压力>1MPA采用热浸镀锌无缝钢管或加厚热浸镀锌钢管。
4.自动喷水系统喷头

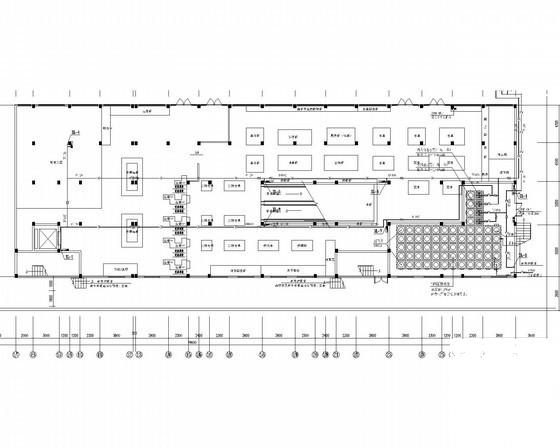

消火栓灭火器平面图

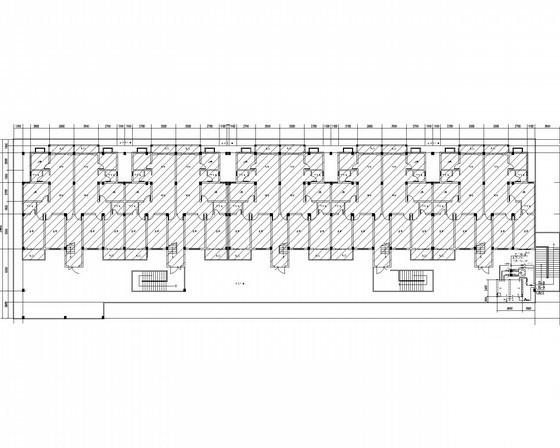

屋面布置图

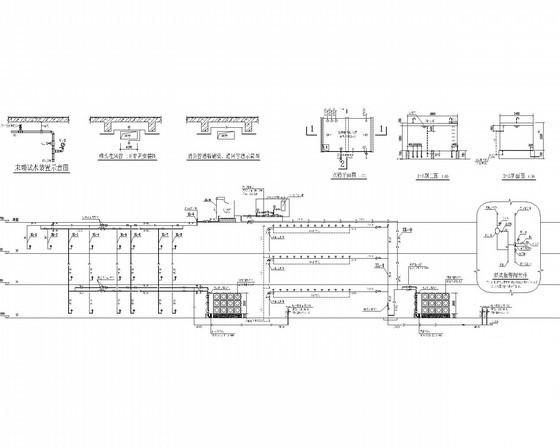

喷淋系统原理图
