大型地下购物广场电气设计CAD施工图纸（审图意见）

资料简介
赚取积分

建筑类别：商业,餐饮
建筑设计面积：32000平方米
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：42张
设计年代：近代
地下室用途：人防,商业
节点大样：等电位联结,其它
负荷等级：一级
防雷等级：第二类
火灾保护分级：一级
接地方式：TN-S
项目所在地：江苏
强电设计：供配电系统,配变电所,低压配电,电气照明,建筑物防雷,接地安全
弱电设计：火灾自动报警系统 ,视频监控系统,停车场管理系统,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

1、电气设计说明
2、变电所低压配电干线系统图
3、变压器低压配电系统图
4、配电系统图
5、智能诱导疏散指示系统图
6、火灾自动报警与联动系统图
7、漏电火灾监控报警系统图
8、语音，数据通信系统图
9、有线电视系统图
10、视频安防监控图
11、停车库管理系统图
12、电力平面图
13、照明平面图
14、消防平面图
15、弱电平面图
16、接地平面图

附件详情

该附件是大型地下购物广场全套电气施工图纸（含审图意见），总共42张。
本项目共2层，地下一层为商业、餐饮，地下二层为人防和设备用房。总建筑面积约3.2万平米,为甲类建筑。商业均为独立中央空调系统。
该项目设计包括红线内的以下电气系统:1) 10/0.4kV变配电系统；2) 电力配电系统；3) 照明系统；4) 接地系统及安全措施；5) 消防报警及联动系统；
本次弱电设计：1）闭路电视监视系统；2）综合布线系统；3 ）电话、数据通讯系统；4 ）有线电视系统； 5）停车场管理系统等。

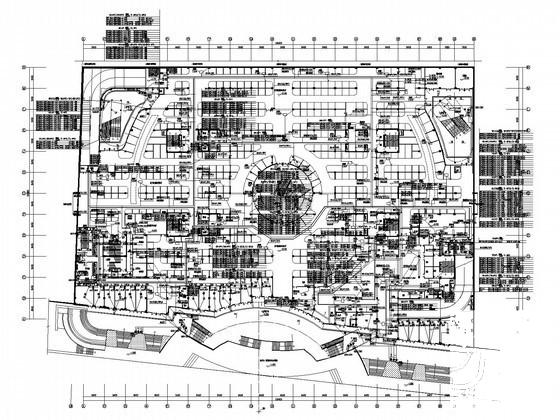

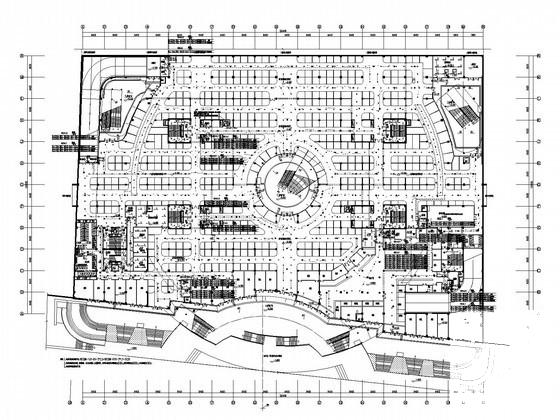

地下一层电力平面图

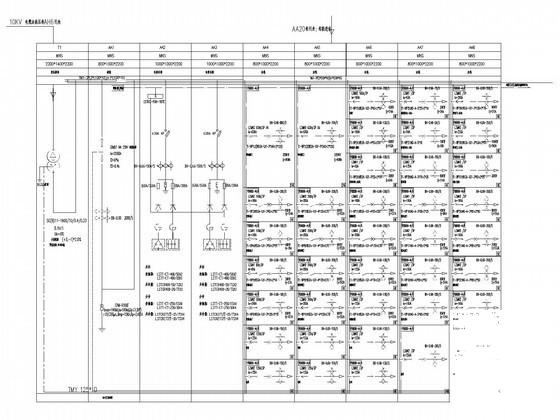

TP01变压器低压配电系统图

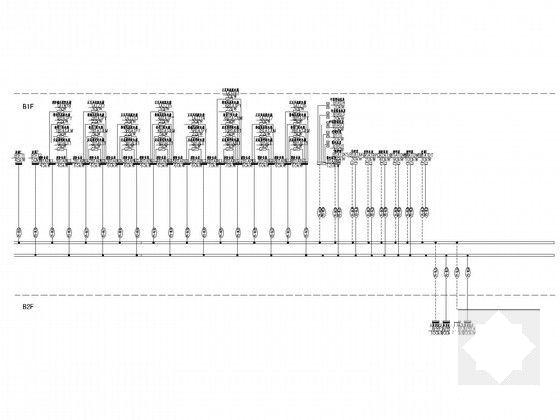

干线系统图

高压系统图

火灾自动报警及联动系统图

漏电火灾监控报警系统图

商业变电所 4设备平面布置图

视频安防监控图

有线电视系统图

直流屏控制原理图

配电系统图（四）

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
