27层大型商业与住宅小区电气CAD施工图纸125张（完整审CAD施工图纸意见与修改回复）

附件详情

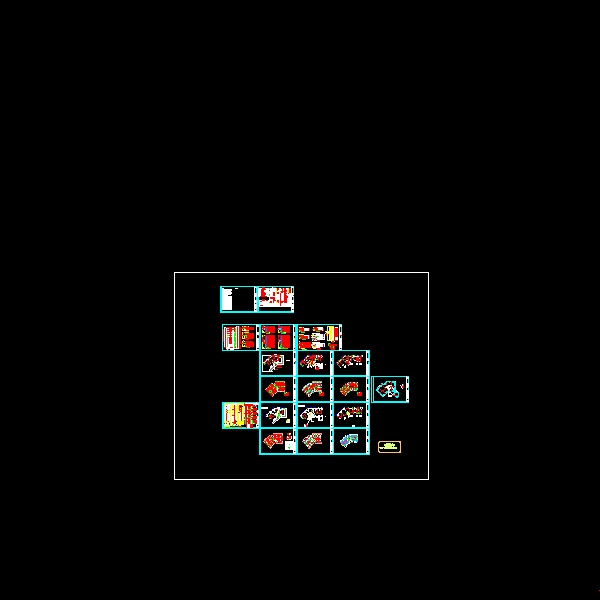

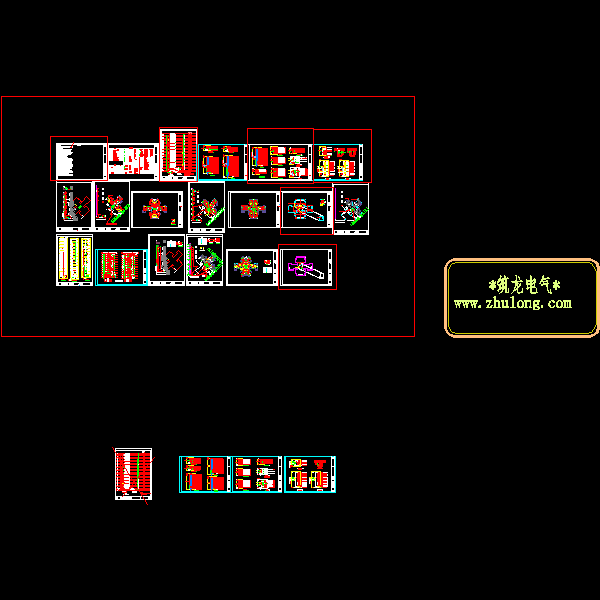

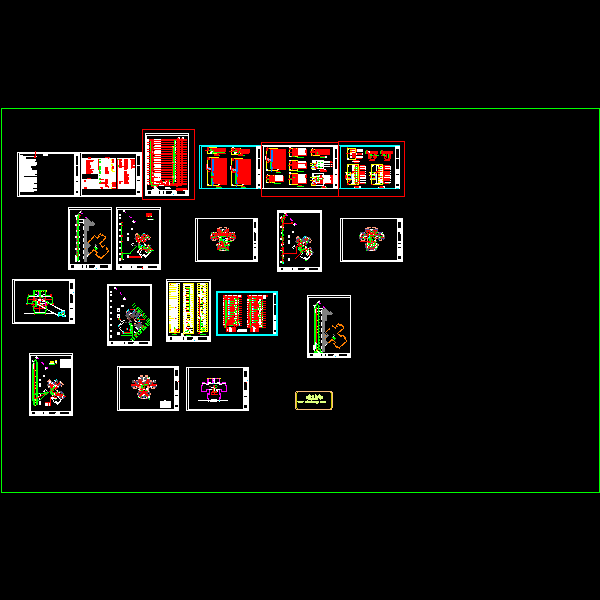

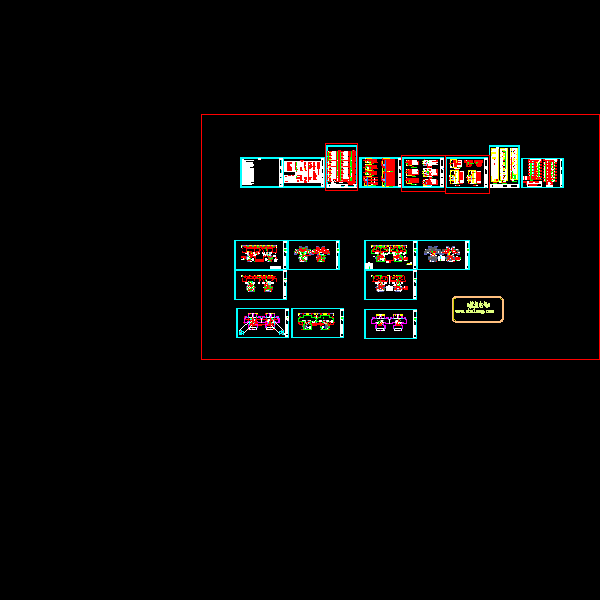

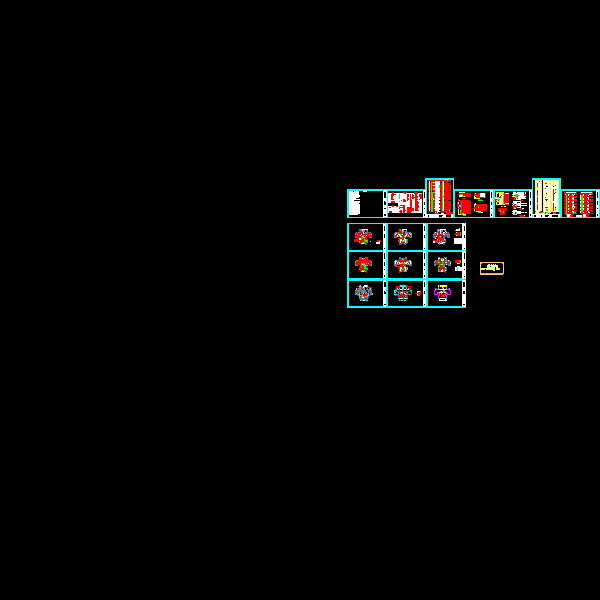

该附件是大型商业与住宅小区全套电气图，包含7栋楼，总共125张，并含完整审图中心意见与设计院修改回复，非常具有参考价值。
6#楼：其中-1F、1F部分为商铺，2F及以上为住宅（全楼共有住宅147户），总建筑面积16007.72平方米，建筑高度72.8米，地上共25层，属一类高层建筑。
7#楼：其中-1F部分为商铺，1F部分为商铺、部分为住宅，2F-25F为住宅，总建筑面积14641.80平方米，建筑高度72.8米，。全楼住宅共147户。属一类高层建筑。
8#楼：共有两个住宅单元。每个单元中1F-2F主要部分为商铺，另有住宅3户，3F-25F为住宅，总建筑面积28154.19平方米，建筑高度75.7米，。全楼住宅共282户。属一类高层建筑。
9#楼：该项目为地上27F纯住宅楼。全楼共有住宅161户，总建筑面积16152.89平方米，建筑高度78.6米，。属一类高层住宅楼。
10#楼：该项目为地上27F住宅建筑。全楼共有住宅161户，总建筑面积16152.89平方米，建筑高度78.6米，。属一类高层住宅楼。
11#楼：该项目为地上27F住宅建筑。全楼共有住宅161户，总建筑面积14273.80平方米，建筑高度78.3米，。属一类高层住宅楼。
19#楼：该项目为19层建筑，建筑面积12681.9平方米，建筑高度59.6米，其中一、二、三层为商铺，其它为公寓。属一类高层商住楼，框架剪力墙结构。
电气设计范围：380/220配电系统，照明系统，建筑物防雷、接地系统及安全措施，火灾自动报警系统，漏电火灾报警系统，有线电视系统，光纤入户（FTTH）系统，可视对讲系统。该资料不含小区及各单体建筑的监控系统，并不含住宅厨房燃气阀门联动控制系统。对电梯机房等有特殊设备用房，仅预留配电箱并注明容量。商铺等照明由二装设计施工。用电负荷等级：消防类负荷一级负荷，商铺及住宅三级负荷。
