18层大型商住楼群电气CAD施工图纸（商业中心、住宅、酒店）

资料简介
赚取积分

建筑类别：住宅, 商业, 酒店
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：69381.3平方米
建筑地上层数：18层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：50张
设计年代：近代
地下室用途：商业, 车库, 设备用房
负荷等级：一级
防雷等级：第二类
火灾保护分级：一级
有线电视：D类
接地方式：TN-S
强电设计：供配电系统, 配变电所, 低压配电, 电气照明, 建筑物防雷, 接地安全
弱电设计：火灾自动报警系统 , 视频监控系统, 出入口控制系统, 通信系统, 有线电视和卫星接收系统, 广播系统, 信息网络系统

附件详情

1、电气设计说明
2、低压配电系统图
3、配电箱系统图
4、变配电室设备及电气竖井布置图
5、动力干线平面图
6、照明平面图
7、单元电话系统图
8、视频安防系统图
9、宽带网络系统图
10、有线电视系统图
11、住宅单元可视对讲系统图
12、地下二层弱电平面图
13、火灾自动报警系统图
14、火灾自动报警平面图

附件详情

该附件是某大型商住楼群全套电气施工图纸，总共50页。
本项目地下二层为汽车库，地下一层为超市与设备用房，地上一至五层及六层局部为大型综合商业中心；A座、B座6~18层为公寓住宅楼，C座6~17层为快捷酒店。总建筑面积69381.3平方米，建筑高度72.90米。
电气设计包含建筑内部的低压配电系统、照明系统、电话系统、有线电视系统、宽带网络系统、可视对讲系统、视频安防系统、火灾自动报警系统、防雷接地系统、总等电位联结等。
图纸设计清楚，非常具有参考价值。

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

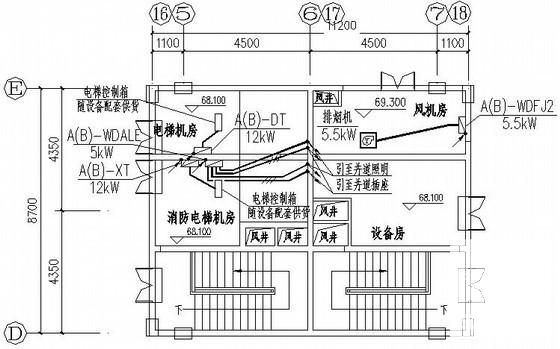

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
