大型商住楼电气设计CAD施工图纸(联动控制系统)
- 建筑类别：住宅,商业,其他
- 建筑高度类型：多层建筑
- 建筑设计结构形式：其他结构
- 图纸设计深度：施工图
- 参考图纸：31张
- 设计年代：近代
- 负荷等级：三级
- 防雷等级：第三类
- 项目所在地：广东
附件详情
- 1、 电气设计 说明
- 2、火灾自动报警及联动控制系统图
- 3、首层火灾自动报警平面图
- 4、 配电箱系统 图
- 5、弱电系统图
- 6、电气平面图
- 7、基础接地平面图
- 8、 防雷平面图
附件详情
该附件是大型商住楼全套电气施工图纸，总共31张。
项目概要：1.本建筑为商住宅楼，首层为商场，四单元一梯四户。2.该项目建筑设计结构形式为框架式。地面做法均为10cm。现浇混凝土楼板厚度：±0.00及以上厚度为10cm。±0.00及以下板厚为20cm。
设计范围：动力配电系统，建筑屋防雷系统，电话电视系统，楼宇对讲系统。
......
，共31张。

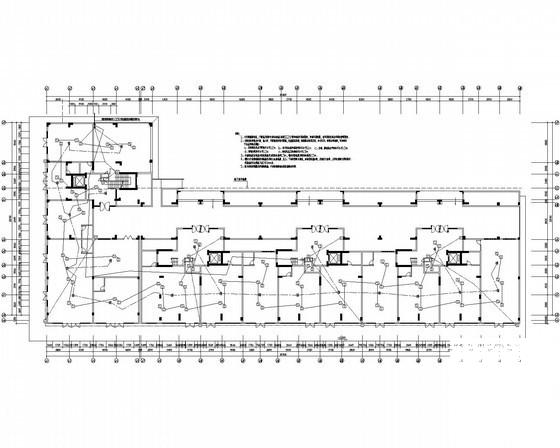

首层火灾自动报警平面图

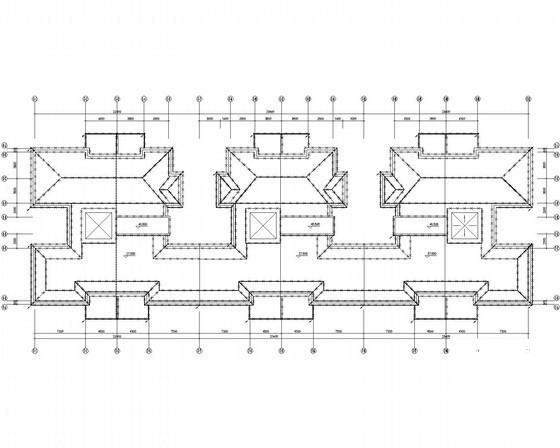

天面防雷平面图

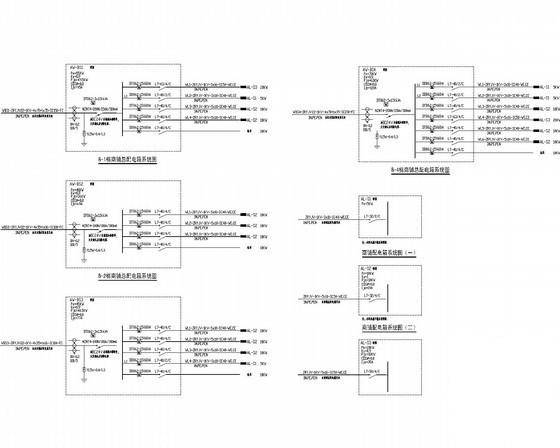

配电箱系统图（一）
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

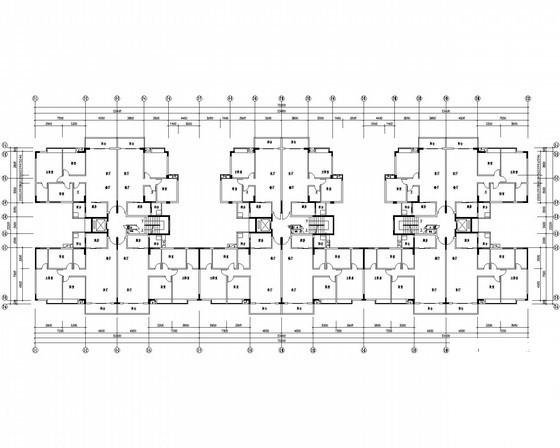

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-29
- 评论次数：0
- 浏览次数：0
- 文件大小：2.21 MB
- 收藏次数：0
-
文件名称：
附件-995856858585897680797.rar
