三甲知名医院电气设计图纸（高65.9米）(联动控制系统)

• 建筑类别：医疗

• 建筑高度类型：高层建筑

• 建筑设计结构形式：其他结构

• 建筑地上层数：16层

• 建筑地下层数：2层

• 图纸设计深度：施工图

• 负荷等级：一级

• 火灾保护分级：二级

• 强电 设计：配变电所,低压配电,电气照明,建筑物防雷,接地安全

• 弱电设计： 火灾自动报警系统 ,视频监控系统,综合布线系统,有线电视和卫星接收系统

一.项目概要:

该项目地下2层,地上 16层,建筑总高度为65.9米。楼面为现浇板,框剪结构。

该项目地下一层为车库,高、低压变配电室等,地下二层为消防泵房等。

该项目设置变冷量一拖多空调系统。该项目为一类高层建筑。

二 .设计内容:

（一）强电部分:

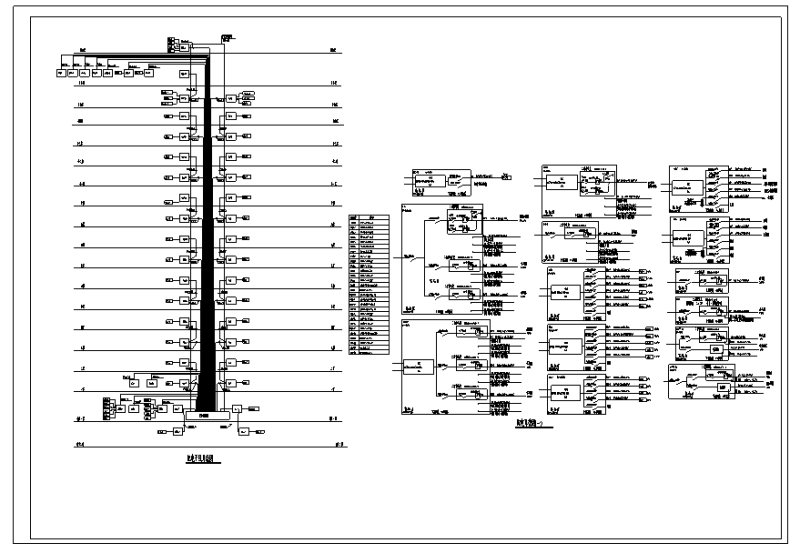

1.变、配电系统

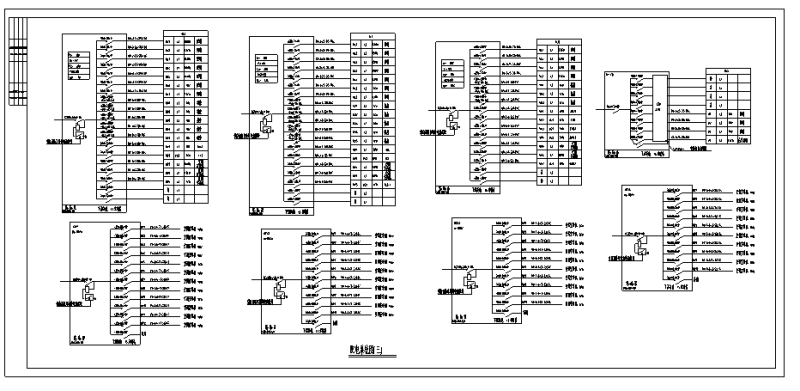

2.动力系统

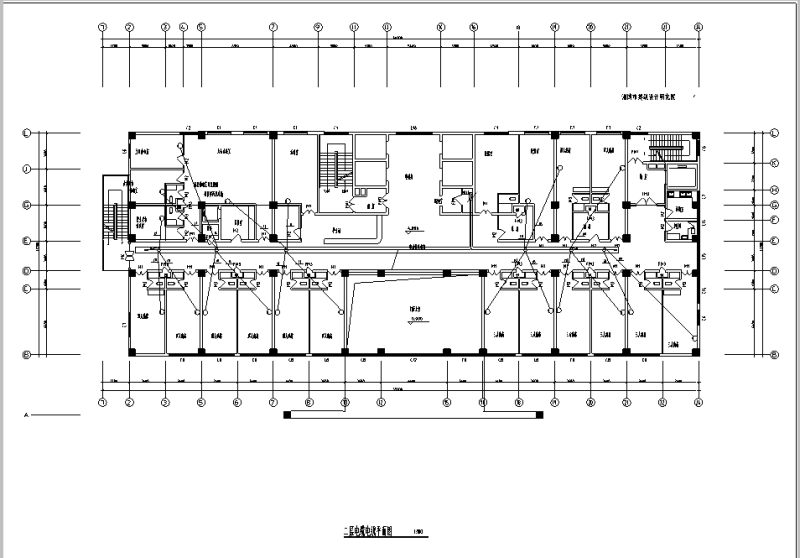

3. 照明系统

4.防触电安全保护系统

5.建筑物防雷及接地系统

（二）弱电部分:

1.火灾自动报警及联动控制系统(含紧急广播)

2.综合布线系统

3.有线电视系统

4.视频监控系统

三 .供、配电系统:

1.负荷等级:

该项目为一类高层建筑,该项目的消防负荷、应急照明,计算机中心等负荷均为一级负荷。

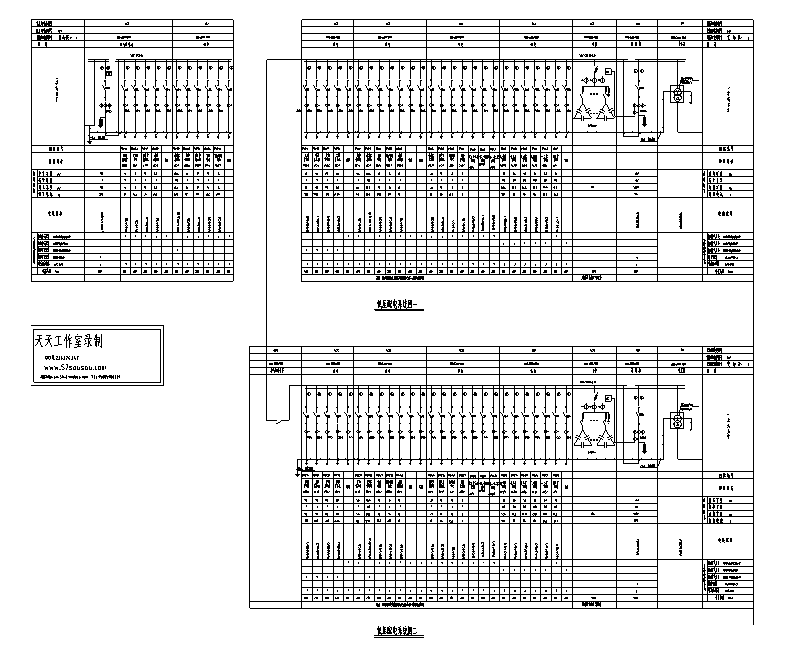

2.变配电所设计:

变电所设一台 S=800KVA 的干式变压器做为主电源,高供高计,在低压侧集中补偿,补偿后高压侧的Cos%%c=0.9

。同时由附近变电所引一路低压电做为消防等负荷的第二电源。低压柜采用抽出式配电柜。

本图高压部分只予留土建及电气条件,施工图由供电部门负责。
