相国寺消防站电气CAD施工图纸含总图纸(高22.9米)(联动控制系统)

一、项目概要
该项目为消防站项目,总建筑面积共计7999.11m2。由1栋消防站和1栋训练塔组成。消防站由主队楼和辅助楼组成,其中主队楼吊一层和地上四层共五层,高22.9米,为多层公共建筑。辅助楼吊二层和地上四层共六层,高23.7m,为多层公共建筑。训练塔吊二层和地上八层共十层,高35.1m,为二类高层建筑。参考图纸:22张。图纸类型:DWG。设计年代:近代。

二、设计范围
建筑物 电气设计 、建筑物防雷、接地设计、建筑物室外管网设计、电视、电话、网络仅预留弱电通道。

三、负荷等级
弱电机房、应急照明、变配电室等用电按二级负荷供电,其余负荷按三级负荷供电。

四、图纸展示

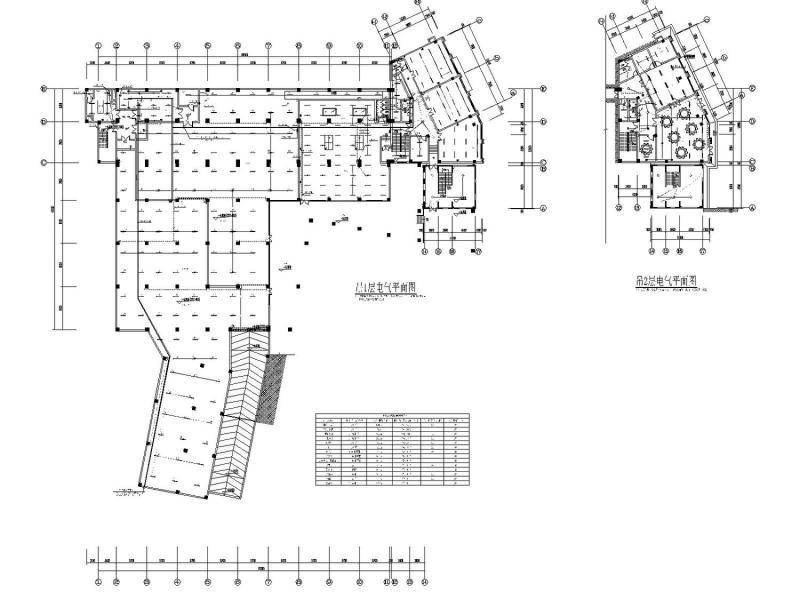

吊1、2层电气平面图

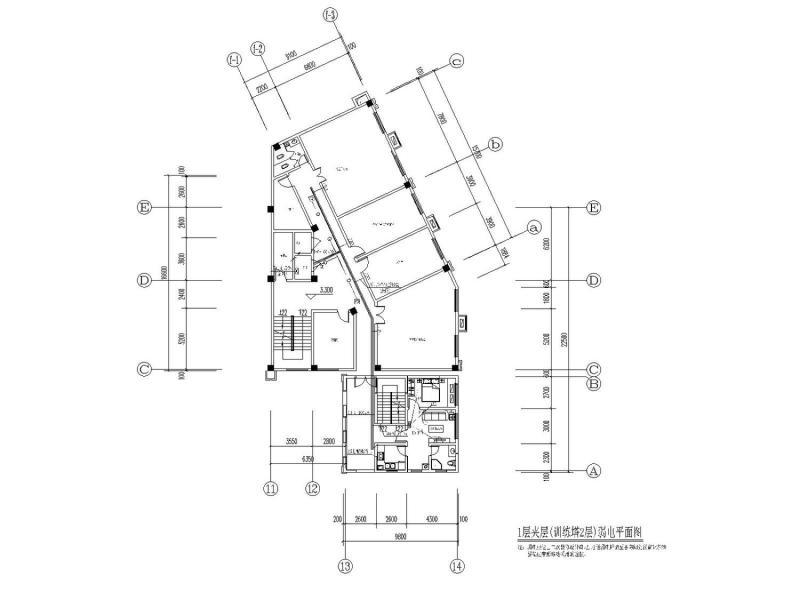

1层夹层(训练塔2层) 弱电平面图

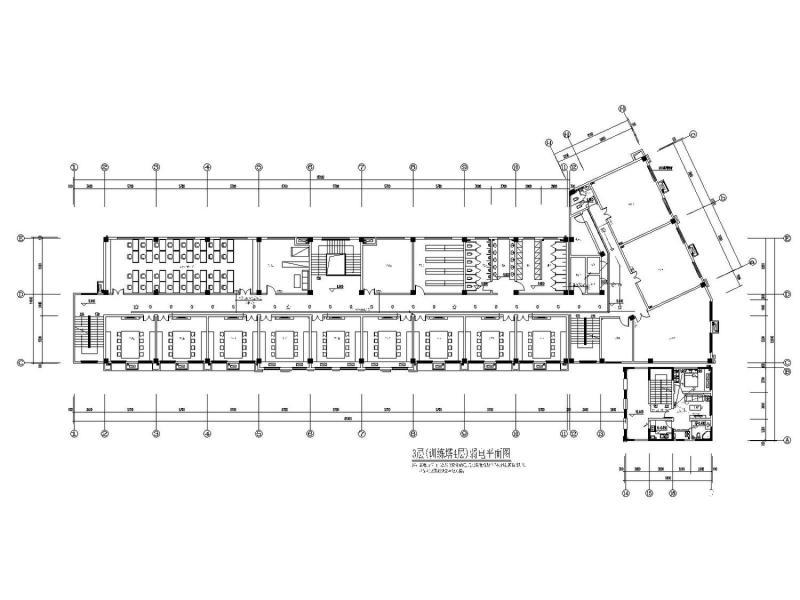

3层(训练塔4层)弱电平面图

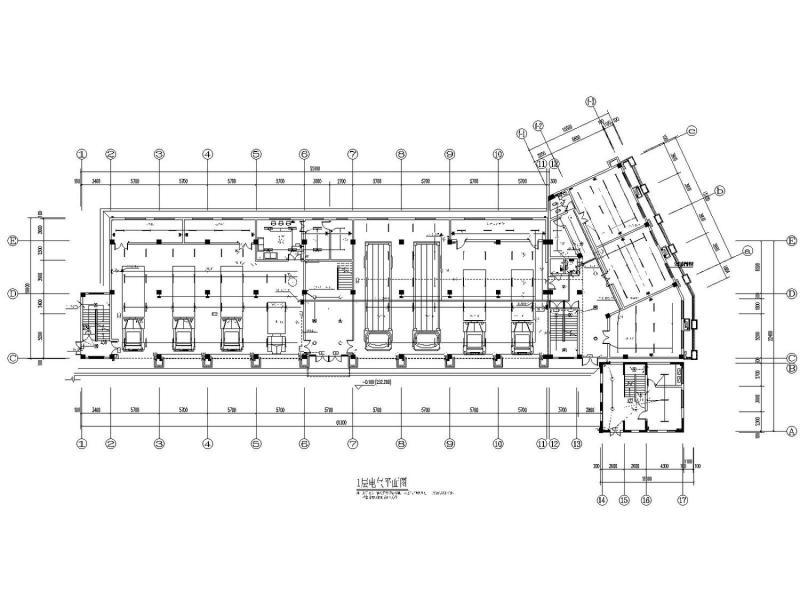

1层电气平面图

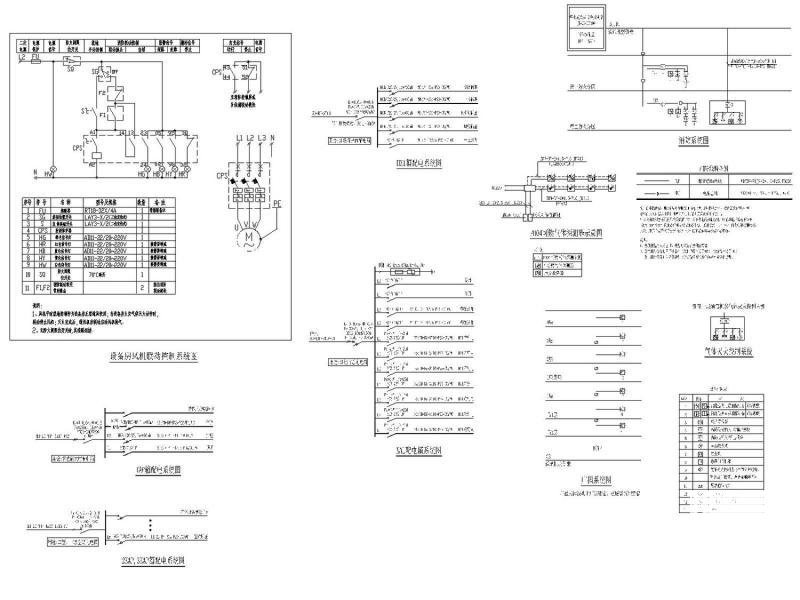

设备房风机联动控制系统图
配电箱系统
变压器配电系统图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 相国寺消防站电气CAD施工图纸含总图纸(高22.9米)(联动控制系统) - 1
    第 1 张图
  • 相国寺消防站电气CAD施工图纸含总图纸(高22.9米)(联动控制系统) - 2
    第 2 张图
  • 相国寺消防站电气CAD施工图纸含总图纸(高22.9米)(联动控制系统) - 3
    第 3 张图
  • 相国寺消防站电气CAD施工图纸含总图纸(高22.9米)(联动控制系统) - 4
    第 4 张图
  • 相国寺消防站电气CAD施工图纸含总图纸(高22.9米)(联动控制系统) - 5
    第 5 张图
  • 相国寺消防站电气CAD施工图纸含总图纸(高22.9米)(联动控制系统) - 6
    第 6 张图
  • 相国寺消防站电气CAD施工图纸含总图纸(高22.9米)(联动控制系统) - 7
    第 7 张图
以上是部分截图,请下载附件后查看完整高清内容
