一类住宅楼给排水设计CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计面积：21526.55平方米
- 建筑地上层数：20层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：35张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室内消火栓系统,喷淋系统,湿式灭火系统
- 供水设备：水泵站,稳压泵
- 供水方式：变频供水,分区供水,无负压供水
- 供水分区：三区
- 排水体制：污废合流
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：20
- 大样节点：水泵,泵房,厨房,卫生间
附件详情
- 资料目录 使用标准图集目录 设备和主要器材表 图例
- 给水系统原理图
- 消火栓系统原理图
- 排水系统原理图（二）
- 废水系统原理图 采光井、集水坑排水系统图
- 1区地下室给排水及消防平面图
- 2区、3区五~十八层给排水及消防平面图
附件详情
项目概要：该工程总建筑面积21526.55m，建筑总高度62.25m。地下一层，为设备用房或戊类储藏用；1、3区地上十八层，2区地上二十层，其中一、二层为商业服务网点，其余楼层为普通住宅。该资料包含室内生活给水、排水、废水、消火栓、自动喷淋系统（仅供地下车库使用，水泵房设置在本楼）。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

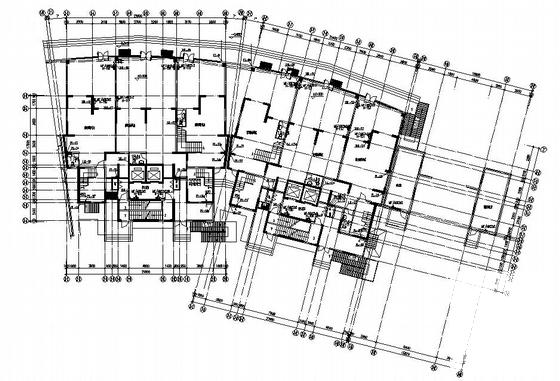

第 1 张图 -

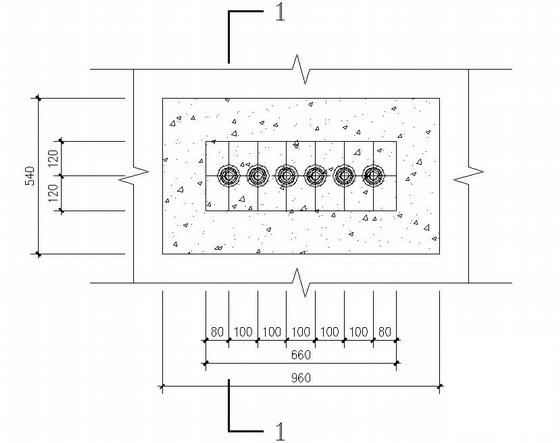

第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-11
- 评论次数：0
- 浏览次数：0
- 文件大小：2.56 MB
- 收藏次数：0
-
文件名称：
附件-995860578550678888756.rar
