知名超高层一类综合楼给排水CAD施工大样图（甲级设计院）

资料简介
赚取积分

设计说明：有
建筑类别：住宅,商业
建筑高度：超高层建筑
建筑结构形式：钢筋混凝土结构
建筑面积：51490.98平方米
地上层数：31层
地下层数：1层
图纸设计深度：施工图
参考图纸：52张
设计年代：近代
地下室用途：车库
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
供水设备：水泵站,稳压泵,水池
供水方式：市政供水,变频供水,分区供水,高位水箱供水
供水分区：四区
排水体制：污废合流,雨污分流
排水技术：重力排水
雨水重现期：5年
火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级,仓库危险级Ⅱ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
大样节点：水箱,阀门管件
热水供应方式：全日供应热水
项目地址：江苏

附件详情

资料目录
给排水设计、施工说明
图例及主要设备材料表
总平面图
地下一层给排水及消火栓平面图
夹层给排水及消火栓平面图
一层给排水及消火栓平面图
二层给排水及消火栓平面图
三层给排水及消火栓平面图
四层给排水及消防平面图
五层至十二层给排水及消防平面图
十三层给排水及消防平面图
十四层给排水及消防平面图
十五层至三十层给排水及消防平面图
三十一层给排水及消防平面图
屋顶层给排水及消防平面图
地下一层喷淋平面图
夹层喷淋平面图
一层喷淋平面图
二层喷淋平面图
三层喷淋平面图
给水、排水系统原理图
消火栓系统原理图
喷淋系统原理图
标准层给排水平面图
标准层给排水系统图
屋顶消防水箱间大样图

附件详情

该项目位于江苏省徐州市，该项目为1#、2#楼，1#楼建筑面积25745.49平方米，2#楼建筑面积25745.49平方米，建筑高度96.70m，为一类综合楼。地下一层及夹层为自行车库，地上一层、二层为商铺，地上三层为住宅仓储用房，地上四层至三十一层为住宅。耐火等级一级。
设计范围：本子项工程设计范围包括室内给排水、消防设计。屋面及阳台雨水、空调冷凝水设计详见建筑设计图纸，不在本专业设计范围之内。
编制于2013年，共52张图。

标准层给排水平面图

地下一层喷淋平面图

消火栓系统原理图

屋顶消防水箱间给排水平面图

以下是附件的其中一部分截图，共3张，您也可以搜索更多您想要的资源

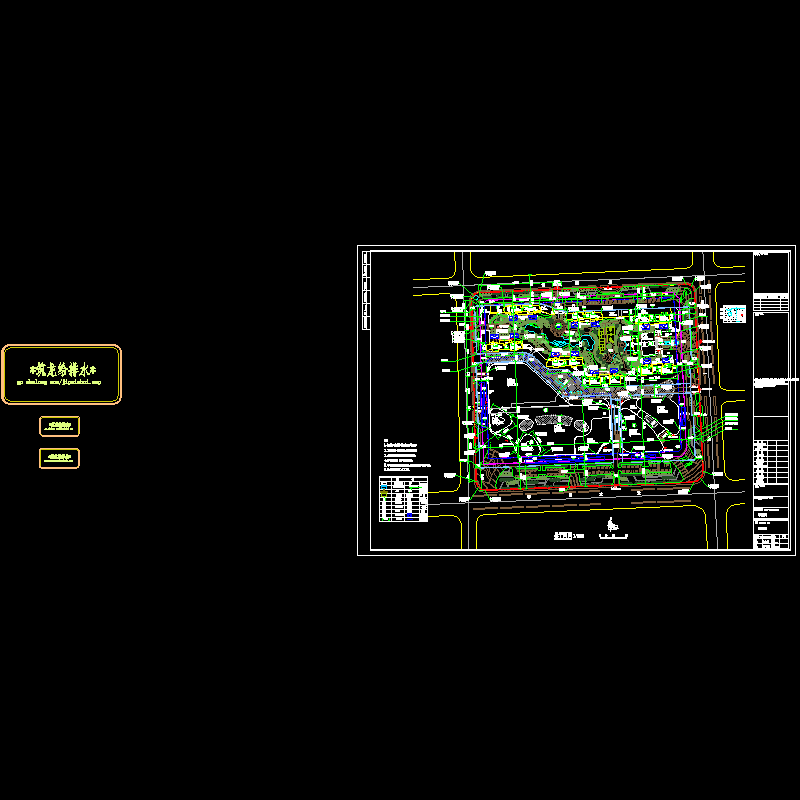

1总平面图10.18（打印1000_t3.dwg

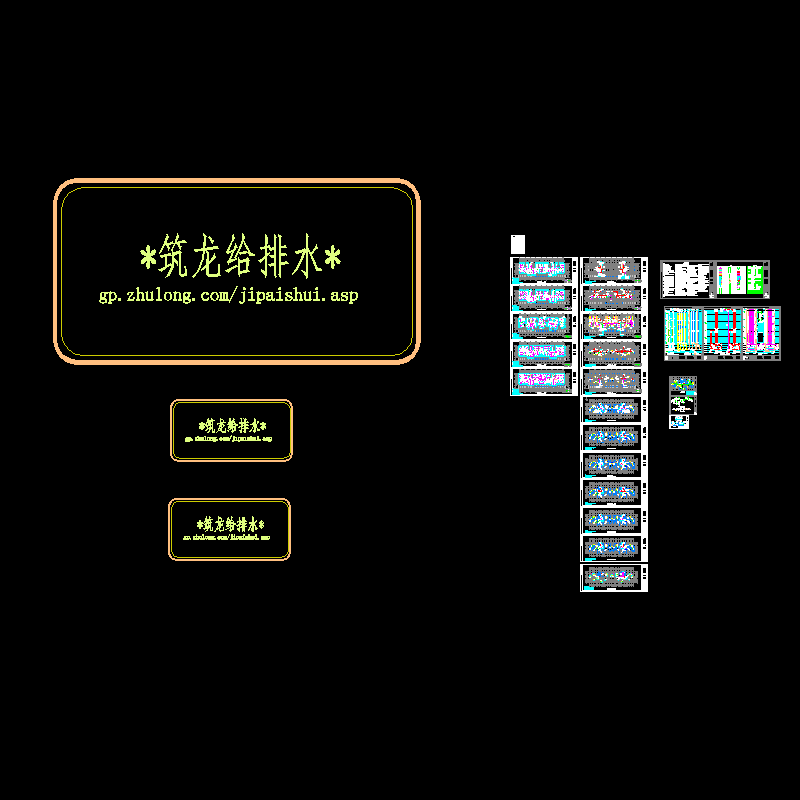

水施-1#（出图版）_t3.dwg

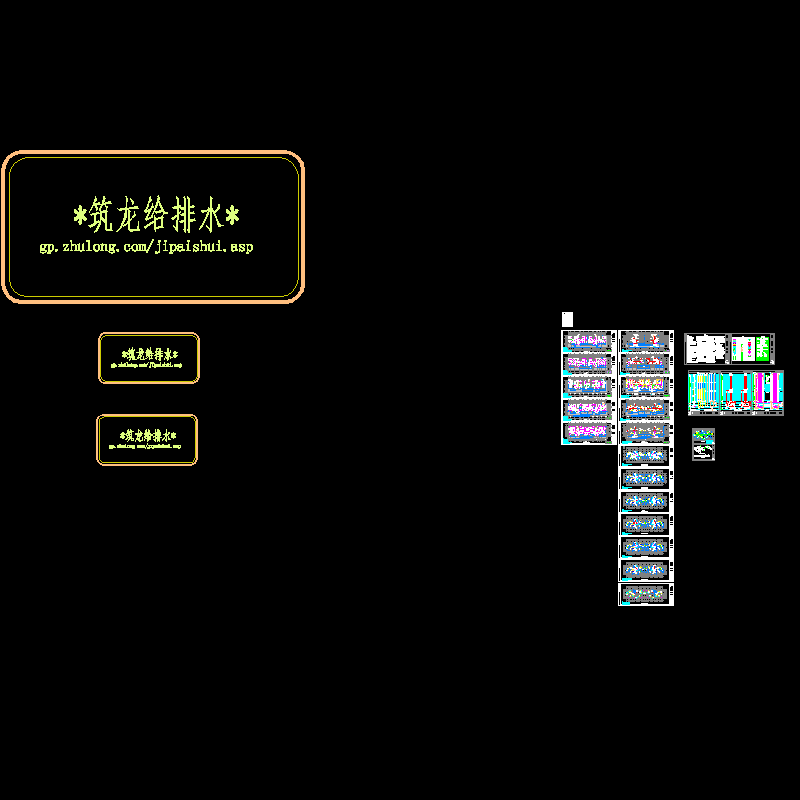

水施-2#（出图版）_t3.dwg
