海高层科技园给排水施工图纸

上海高层科技园给排水施工图

一、设计说明:

(一)、项目概要:

1.该项目名称为"张江中区C-2-4地块新建项目",由上海市张江(集团)有限公司建设。该地块位于

浦东新区张江高科技园区的核心地带,北临上科路,西临川和路、南侧和东侧为智慧河。

由A区四栋高层研发楼(六层,出租,高度29.65m)、B区十六栋多层研发楼(三~四层,出售,高度18.75m,

14.55m)、C区一栋配套研发楼(四层,出租,高度20.05m)以及配套建筑组成。地下室一层,

该项目总建筑面积158811.18m2,地上总建筑面积102035.97m2,地下总建筑面积56775.21m2。

(二).设计范围:

1.该资料范围包括红线以内的给水排水、消防等管道系统。

2.室外总水表井至城市给水管和该项目最后一个污(雨)水检查井至城市污(雨)水检

查井之间的管道由市政有关部门负责设计。

3.需与有关单位协作设计的内容:

(1)室外庭院景观部分给排水需配合园林设计专业公司,该资料只预留条件。

(2)人防部分详见专业设计院设计。

(3)柴油发电机房水喷雾喷头布置由专业消防承包商在设备到位后负责深化设计.

(4)雨水回用系统收集屋面及场地雨水,雨水回用系统原理图(处理流程)仅为示意图,待业主确定供应商后二次深化设计,

绿化浇灌接自雨水回用系统出水,待景观完成后配合设计。

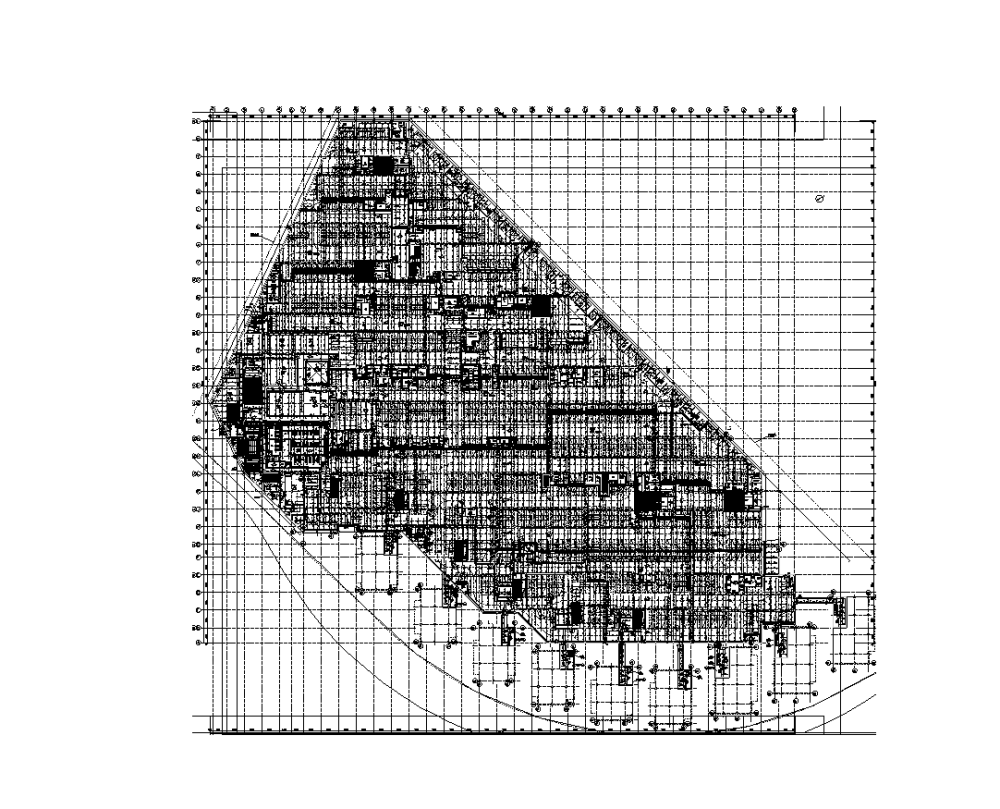

地下车库组合平面图

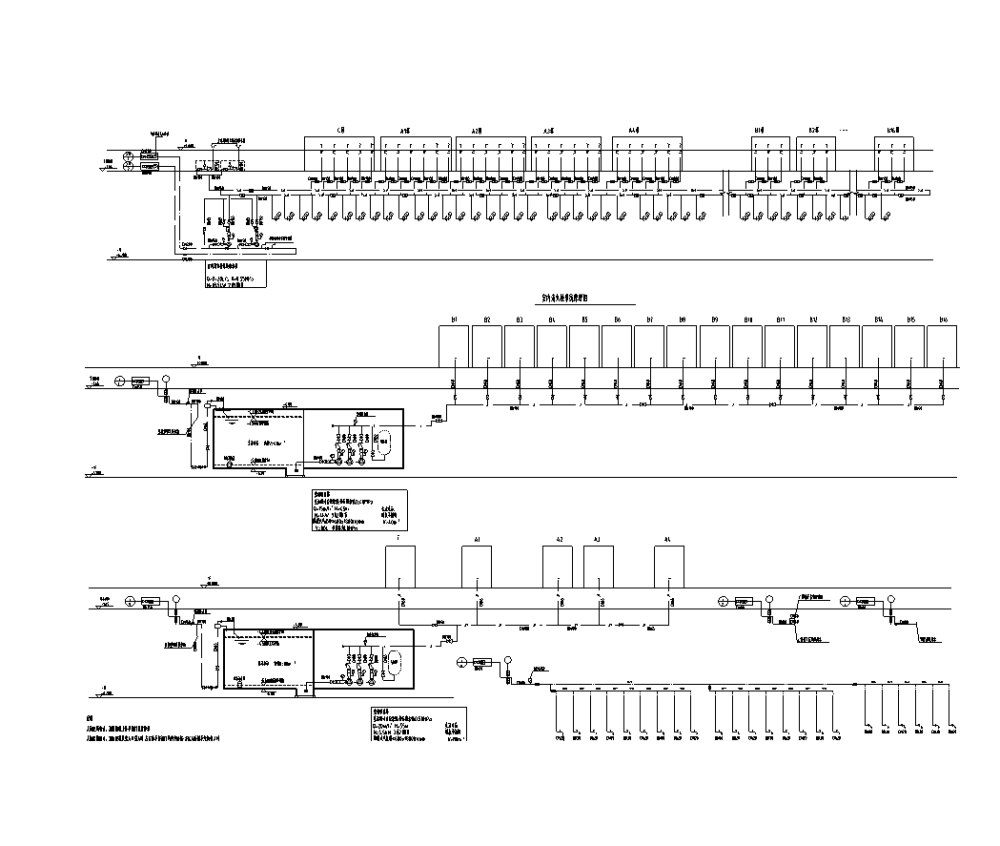

生活给水系统原理图

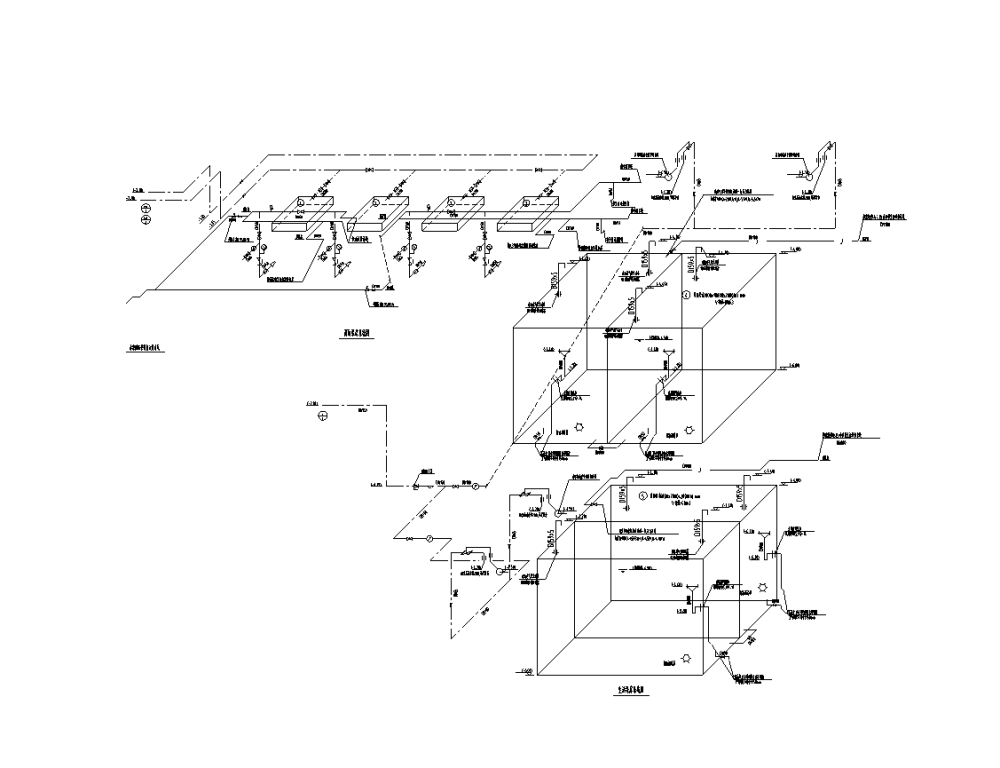

消防、生活泵房系统图

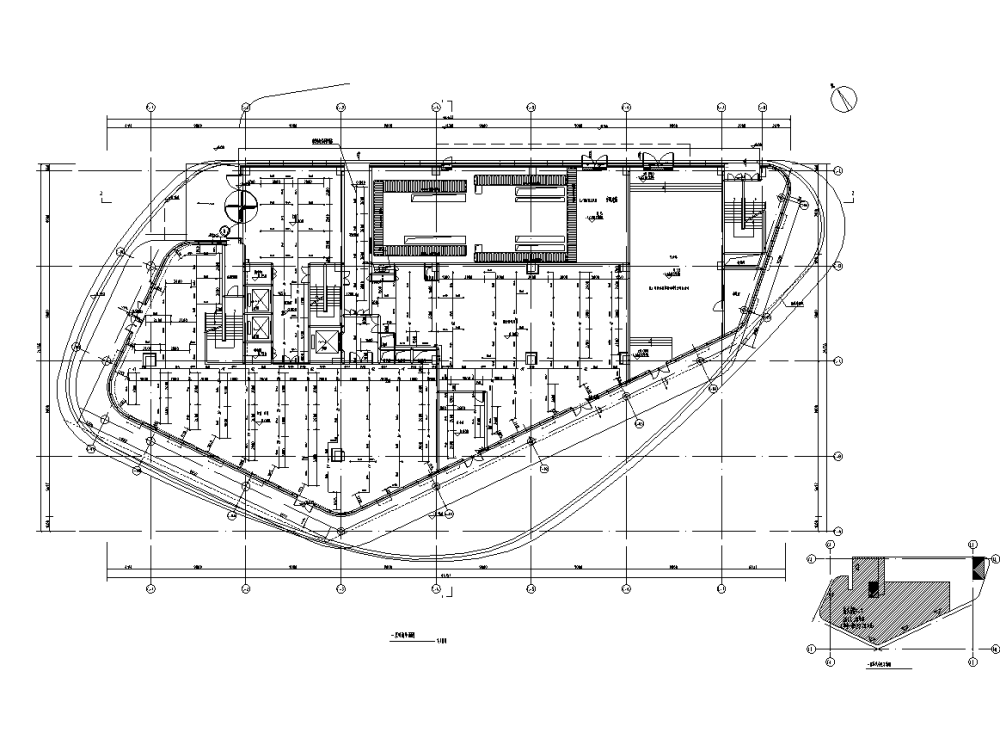

一层喷淋平面图

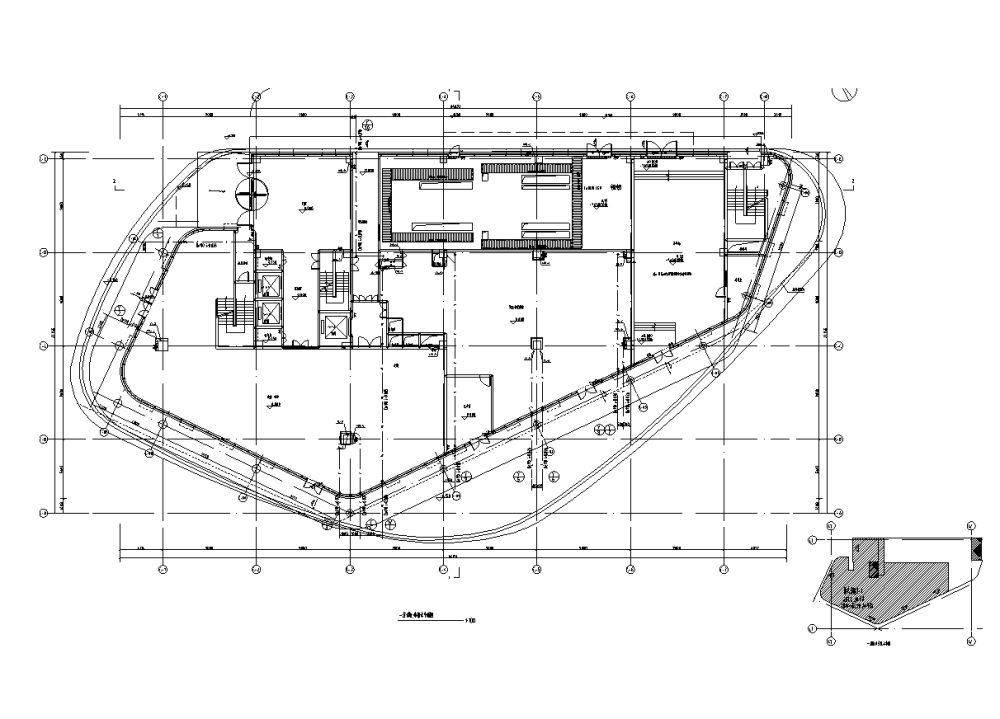

一层消防,给排水平面图

雨水原理图
