3层科技园区工业厂房给排水CAD施工图纸

搜索更多资源
  • 附件设计说明：有
  • 建筑类别：工业建筑
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：其他结构
  • 建筑地上层数：3层
  • 参考图纸：70张
  • 设计年代：近代
  • 生活供水设计：生活给水系统
  • 排水设计：污水系统,废水系统,雨水系统
  • 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式：市政供水
  • 供水分区：无
  • 排水体制：污废分流,雨污分流
  • 排水技术：重力排水
  • 火灾危险等级：仓库危险级Ⅰ级
  • 消火栓用水量室外(L/S)：40
  • 消火栓用水量室内(L/S)：10
  • 大样节点：卫生间
  • 项目所在地：广西

附件详情

  • 目录
  • 给排水施工图设计说明
  • 主要材料例表
  • 图例、标准图集目录
  • 室内消火栓/自动喷水/给水/污水/雨水系统原理图
  • 厂房一层给排水、消火栓平面图
  • 厂房一层自动喷水平面图
  • 厂房3.900标高给排水、消火栓平面图
  • 厂房3.900标高自动喷水平面图
  • 厂房二层给排水、消火栓平面图
  • 厂房二层自动喷水平面图
  • 厂房三层给排水、消火栓平面图
  • 厂房三层自动喷水平面图
  • 厂房屋顶层给排水、消火栓平面图
  • 厂房房梯顶、机房屋顶层给排水、消火栓平面图
  • 卫生间详图

附件详情

项目概要：该项目位于广西，是一科技园区工业厂房项目，共含有7个厂房，单个厂房最大建筑面积2.02万平米，最大建筑体积10.47万立方米;建筑高度：17.45米；建筑类别: 丙；耐火等级：一级。
设计范围： 建筑生活给水系统、室内消火栓给水系统、生活污、废水排水系统、雨水排水系统；
，共计70张图纸；

给排水、消火栓平面图

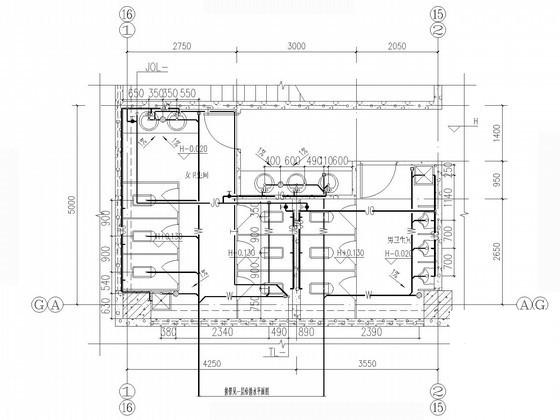

卫生间给排水平面放大图

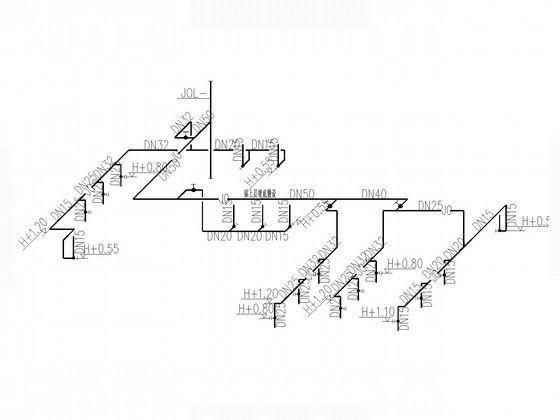

卫生间给水系统图

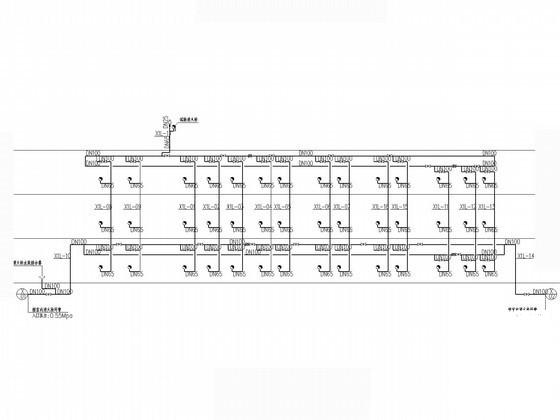

室内消火栓系统原理图

以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
  • 3层科技园区工业厂房给排水CAD施工图纸 - 1
    第 1 张图
  • 3层科技园区工业厂房给排水CAD施工图纸 - 2
    第 2 张图
  • 3层科技园区工业厂房给排水CAD施工图纸 - 3
    第 3 张图
  • 3层科技园区工业厂房给排水CAD施工图纸 - 4
    第 4 张图
  • 3层科技园区工业厂房给排水CAD施工图纸 - 5
    第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
