工业厂房建筑给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 参考图纸:30张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水
  • 供水分区:无
  • 排水体制:污废分流,雨污分流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):40
  • 消火栓用水量室内(L/S):15
  • 大样节点:泵房,卫生间
  • 项目所在地:广西

附件详情

  • 资料目录
  • 设计说明
  • 3区厂房标高±0.00给排水平面图
  • 3区厂房标高±0.00自动喷淋平面图
  • 3区厂房标高±0.00吊顶内自动喷淋平面图
  • 3区厂房标高4.00M给排水平面图
  • 3区厂房标高5.50吊顶内自动喷淋平面图
  • 3区厂房标高8.00M给排水平面图
  • 3区厂房屋面给排水平面图
  • 2b区厂房标高±0.00给排水平面图
  • 2b区厂房标高±0.00自动喷淋平面图
  • 2b区厂房标高±0.00吊顶内自动喷淋平面图
  • 2b区厂房标高5.50给排水平面图
  • 2b区厂房标高5.50吊顶内自动喷淋平面图
  • 2a区厂房标高±0.00给排水平面图
  • 2a区厂房标高±0.00自动喷淋平面图
  • 2a区厂房标高±0.00吊顶内自动喷淋平面图
  • 2a区厂房标高5.50给排水平面图
  • 2a区厂房标高5.50吊顶内自动喷淋平面图
  • 厂房屋顶给排水平面图
  • 设备房屋顶给排水平面图
  • 1区厂房标高±0.00给排水平面图
  • 1区厂房标高±0.00自动喷淋平面图
  • 1区厂房标高3.50M给排水平面图
  • 1区厂房标高7.50M给排水平面图
  • 1区厂房屋顶给排水平面图
  • 给水系统图
  • 雨水系统图
  • 消火栓系统图
  • 自动喷淋原理图
  • 2b区消火栓系统图
  • 排水系统图
  • 首层卫生间详图

附件详情

该项目为一工业厂房项目,包含有a、b、c三栋建筑,其中最高建筑高度为16.5米,设计范围为:给水系统、排水系统、 消防系统 、自动喷水系统;
,共计30张图纸;

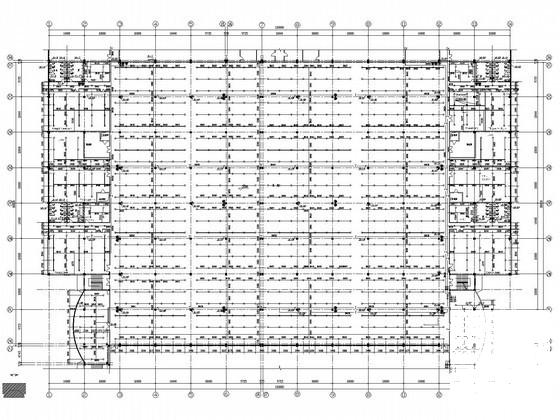

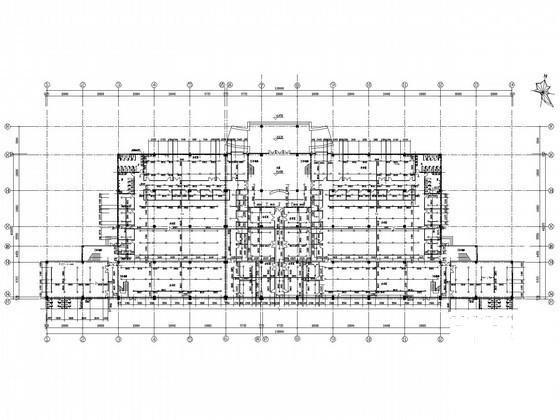

厂房自动喷淋平面图

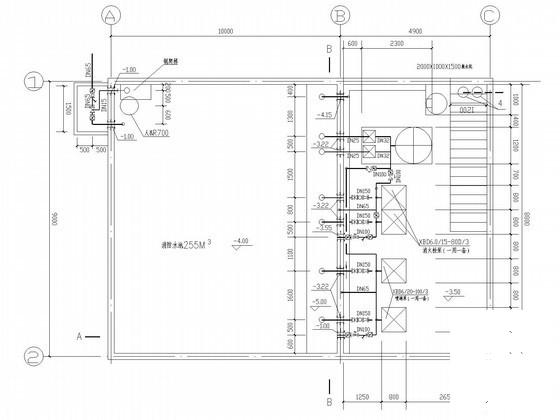

水池泵房平面图

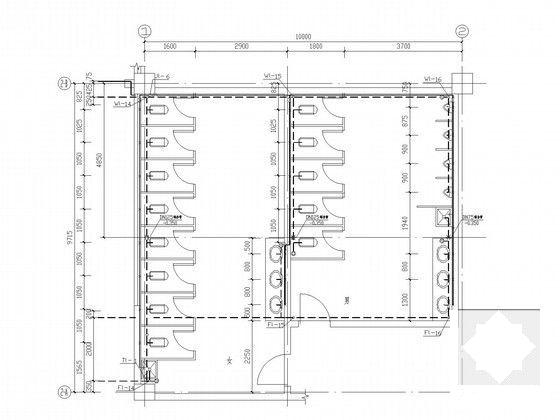

卫生间 平面布置图

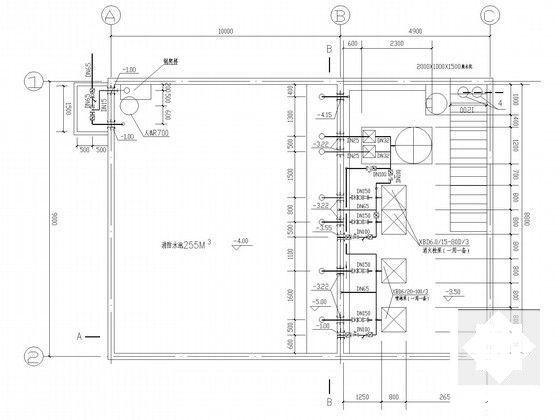

水池泵房平面图

排水系统原理图

消火栓系统图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 工业厂房建筑给排水CAD施工图纸 - 1
    第 1 张图
  • 工业厂房建筑给排水CAD施工图纸 - 2
    第 2 张图
  • 工业厂房建筑给排水CAD施工图纸 - 3
    第 3 张图
  • 工业厂房建筑给排水CAD施工图纸 - 4
    第 4 张图
  • 工业厂房建筑给排水CAD施工图纸 - 5
    第 5 张图
  • 工业厂房建筑给排水CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
