科技园4层综合楼给排水CAD图纸

  • 建筑类别:综合楼
  • 建筑地上层数:4层
  • 建筑地下层数:0层
  • 出图日期:2009
  • 设计阶段:施工图设计
  • 供水方式:市政供水
  • 供水分区:无
  • 污废水排水体制:合流
  • 设计内容:给排水,消火栓

附件详情

该项目地处深圳市龙岗区,总占地面积43372.66m!,总建筑面积62650.35m!,最大容积建筑体积为56000m|,最高建筑高度为21.3m,包括四栋四层厂房(其中除3#厂房外的三栋厂房的一层为仓库)、一栋六层高的宿舍、一栋四层高的综合楼、一栋六层高的办公楼。厂房为多媒体光盘制作车间,为丙类厂房。其中一层光盘成品仓库为丙类库房。本次为其中的综合楼单体(建筑面积2779.3m!)给排水设计。三、设计范围:综合楼室内给排水及消防给水设计。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

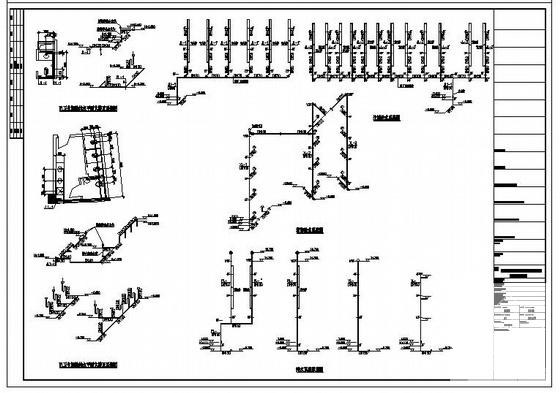

  • 科技园4层综合楼给排水CAD图纸 - 1
    第 1 张图

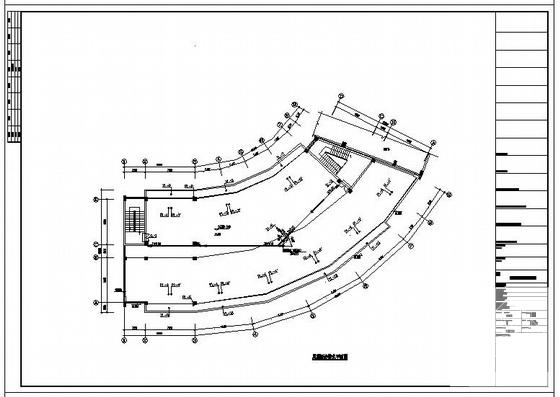

  • 科技园4层综合楼给排水CAD图纸 - 2
    第 2 张图

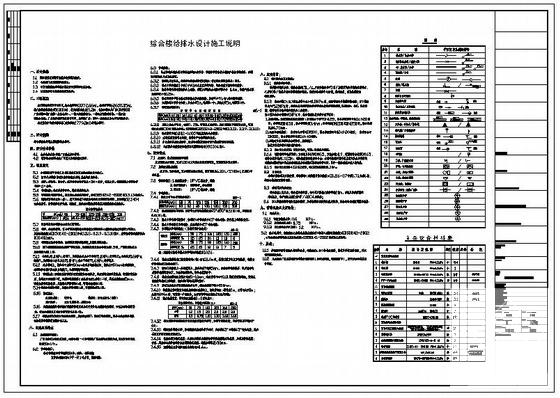

  • 科技园4层综合楼给排水CAD图纸 - 3
    第 3 张图

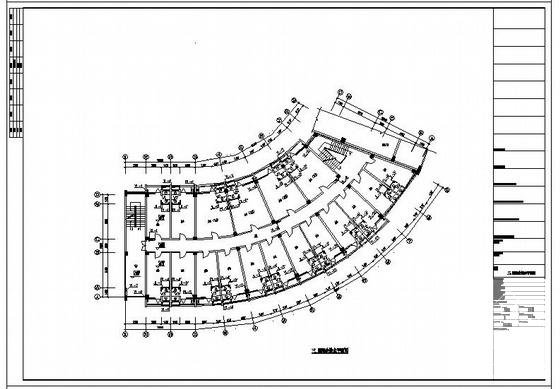

  • 科技园4层综合楼给排水CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
