4层文化科技园办公楼给排水CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：办公
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：3149平方米
建筑地上层数：4层
图纸设计深度：施工图
参考图纸：8张
设计年代：近代
生活供水设计：生活给水系统
排水设计：污水系统
消防设计：室内消火栓系统
供水方式：市政供水
供水分区：无
消火栓用水量室内(L/S)：15
项目所在地：河北

附件详情

给排水专业目录
给水排水设计说明

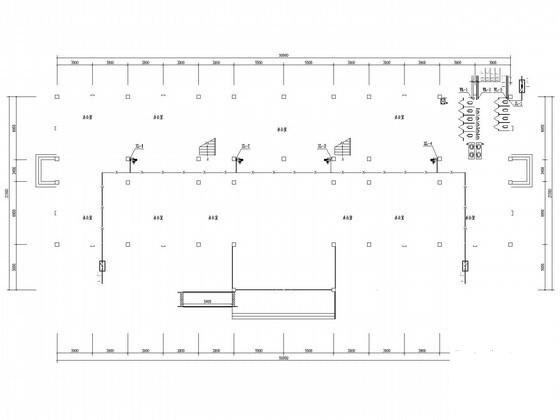

一层给排水及消防平面图
二层给排水及消防平面图
三层给排水及消防平面图
四层给排水及消防平面图
一~三层公共卫生间给排水大样图及给支管详图
消防系统图
给排水系统图

附件详情

项目概要：该项目为文化科技园办公楼，总建筑设计面积：3149.66平方米，占地283.27平方米。建筑层数：地上局部四层，建筑高度15.150米（室外地面至屋檐檐口）。结构类型：框架结构。建筑类别：三类设计合理使用年限为50年，耐火等级：地上建筑二级。抗震设防等级：7度；防水等级：屋面II级
设计范围：该项目设有生活给水系统、排水系统、消火栓系统、灭火器配置系统。
，共计8张图纸

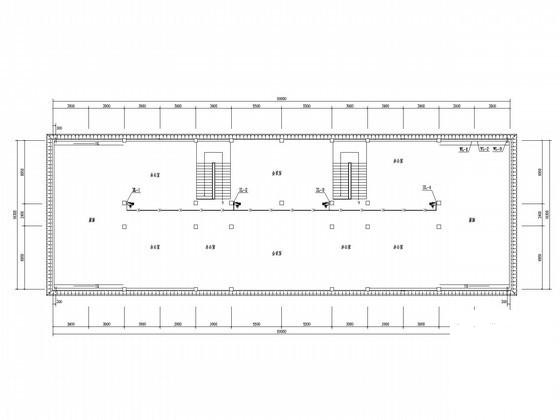

四层给排水及消防平面图

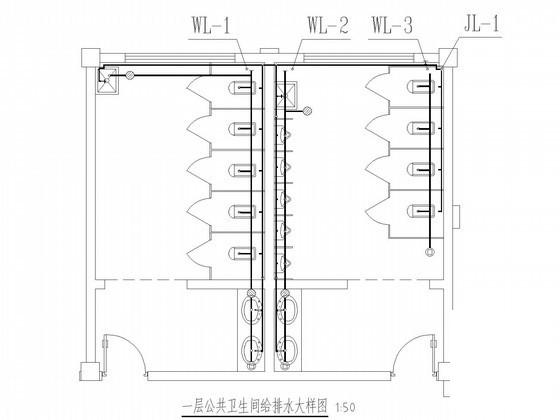

一层公共卫生间给排水大样图

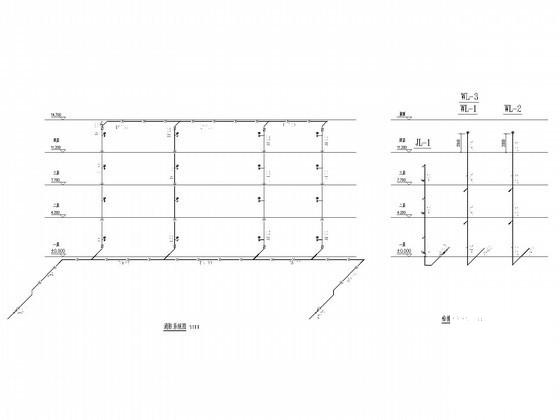

消防及给排水系统图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
