3层镇文化中心给排水施工图纸

  • 建筑类别:文化
  • 建筑地上层数:3层
  • 设计阶段:施工图设计
  • 供水方式:市政供水
  • 污废水排水体制:分流
  • 设计内容:给排水, 消火栓, 自动喷水
  • 设置场所火灾危险等级:中危险级Ⅰ级

附件详情

该项目设计内容:生活给水系统、生活污废水系统、雨水系统、消火栓给水系统、自动喷水灭火 给水系统: 1、用水量:最高日用水量为75.9m/d;最高时用水量为23.9m/h。 3、水源:给水由市政给水干管供给,给水管径为DN200,供该项目室内外消防和生活用水。 排水系统:
1、该项目污、废水采用分流制。大便器污水排入室外化粪池,生活废水排入室外污水检查井
2、污水经化粪池处理后,汇同生活废水排入市政污水管网。
消火栓系统:
1、室内消火栓系统:该项目火灾危险等级为中危Ⅰ级,消防水量为10L/S。采用甲型组合式消防柜,详见99S202-14。该项目室内消火栓给水系统采用临时高压消防给水系统,消防给水由室外环状管网直接供给。设置DN100地上式水泵接合器两套。
自动喷淋系统:
1、自动喷水灭火系统:该项目自动喷水灭火系统按中危Ⅰ级设计。作用面积为160m ,喷淋用水量:16升/秒。该项目为湿式系统,采用喷淋加压水泵供水方式,喷淋水泵设在水泵房内,水泵从消防水池取水增压。另设高位消防屋顶水箱一个,与消防栓水箱合用。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

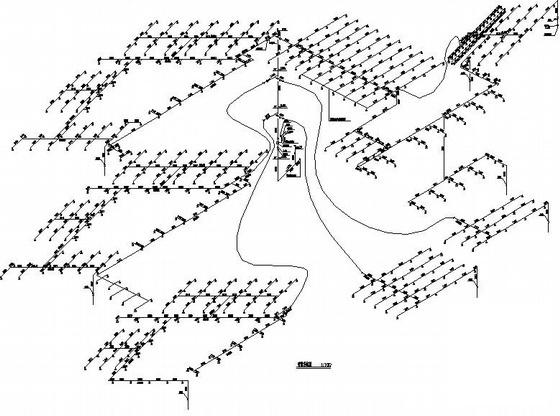

  • 3层镇文化中心给排水施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
