6636平米3层框架结构社区文化中心建筑施工图纸

  • 图纸设计深度:施工图
  • 建筑设计面积:6636.5平方米
  • 占地面积:11514平方米
  • 建筑高度:12.9米
  • 建筑层数:3
  • 设计效果图:无
  • 有无人防:无

附件详情

该资料为某三层社区文化中心 建筑施工
工程建筑面积约为:6636.5平方米、总占地面积:11514平方米,停车位:32个,建筑设计结构形式为:框架结构、层数为: 3层、高度为: 12.9米、屋顶形式:平屋顶
这份参考资料包括图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共12张图纸
设计功能包括:管理用房、游戏用房等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

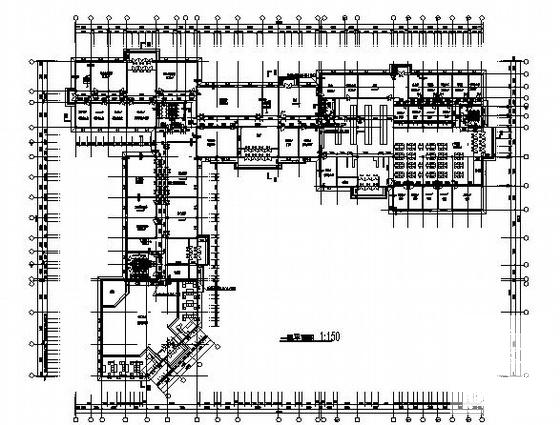

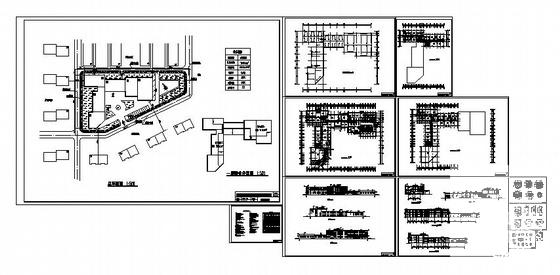

  • 框架结构结构建筑 - 1
    框架结构结构建筑 - 1
  • 框架结构结构建筑 - 2
    框架结构结构建筑 - 2
  • 框架结构结构建筑 - 3
    框架结构结构建筑 - 3
  • 框架结构结构建筑 - 4
    框架结构结构建筑 - 4
以上是部分截图,请下载附件后查看完整高清内容
