高层丙类厂房给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：工业建筑
- 建筑高度类型：高层建筑
- 图纸设计深度：施工图
- 参考图纸：12张
- 消防设计：室内消火栓系统, 喷淋系统
- 供水方式：市政供水
- 排水体制：污废合流
- 消火栓用水量室外(L/S)：25
- 消火栓用水量室内(L/S)：40
- 大样节点：卫生间
附件详情
- 无资料目录
附件详情
工程介绍：该项目为高层丙类厂房给排水设计。
设计范围：地下室室内给水、雨水、污水系统、室内
消防系统
。
稿件共11张图纸。

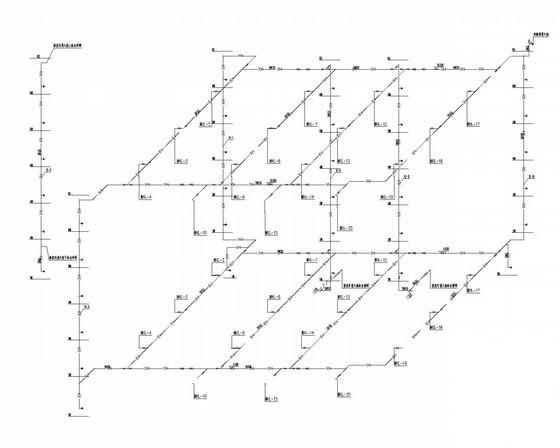

消火栓系统图

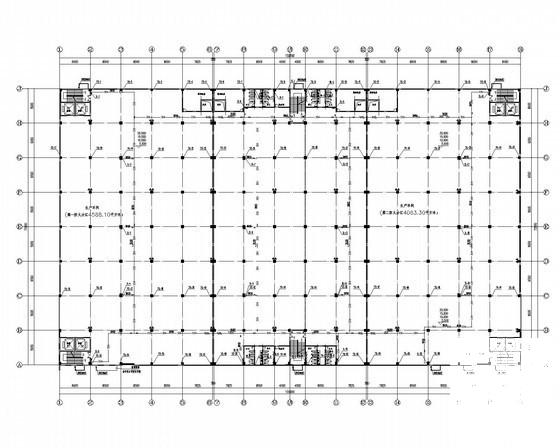

二至六层给排水及消火栓平面图

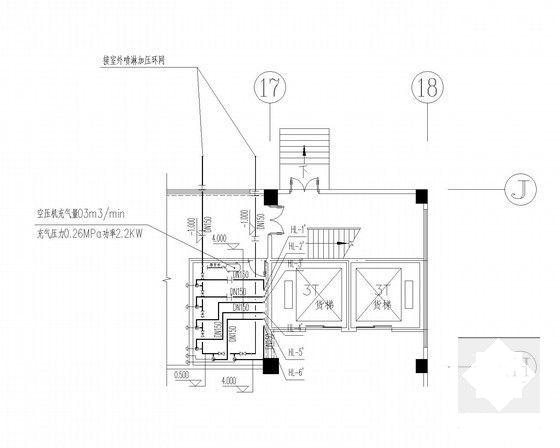

报警阀组间平面图

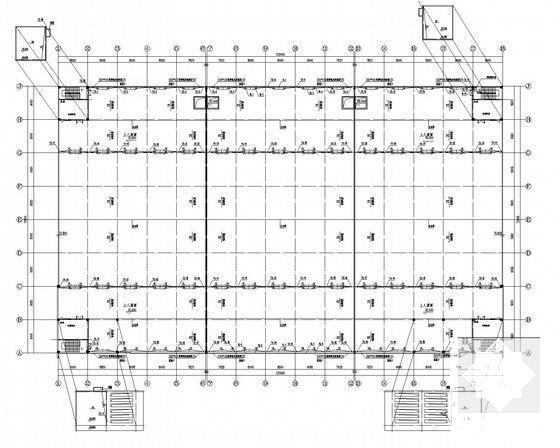

屋顶层给排水平面图

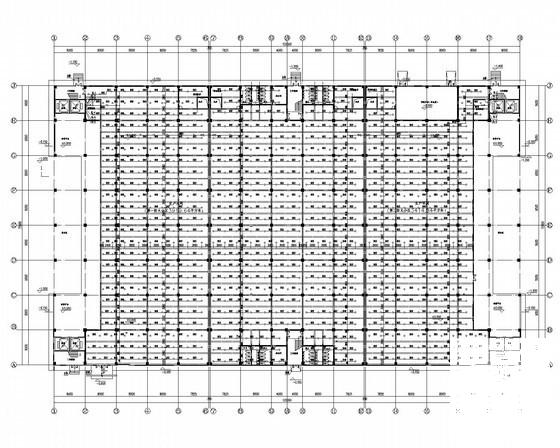

给排水及喷淋系统图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-08
- 评论次数：0
- 浏览次数：0
- 文件大小：0.89 MB
- 收藏次数：0
-
文件名称：
附件-995860759959697575550.rar
