24118平米3层丙类厂房空调及防排烟系统设计施工图纸

附件详情

一、项目概要：
总建筑设计面积：24118m2，建筑层数3F/-1F，为多层丙类厂房...
二、冷热源：
冷热源采用：螺杆式风冷热泵机组...
三、空调系统：
1.厂房采用变风量空调机组＋全热交换机组；食堂、辅助车间采用卡式风机盘管＋全热交换器；其它辅助用房采用风机盘管＋排风。
2.风冷热泵空调系统冷水进出口温度 12℃～7℃；热水进出口温度 40℃～45℃。主机与末端1:1配置...
四、通风系统：
1.空压机房、废品回收间按6次考虑机械排风，渗透补风。
2.电气用房按8-10次换气考虑机械排风，同时设置机械补风。
3.卫生间按10-12次、更衣室按6次换气设置机械排风，渗透补风...
五、防排烟系统设计
1.封闭楼梯间利用可开启外窗自然通风排烟。
2.车间按60m3/h设计机械排烟，渗透补风。
3.利用可开启外窗通风排烟的房间，开启外窗面积须大于房间面积的2％...

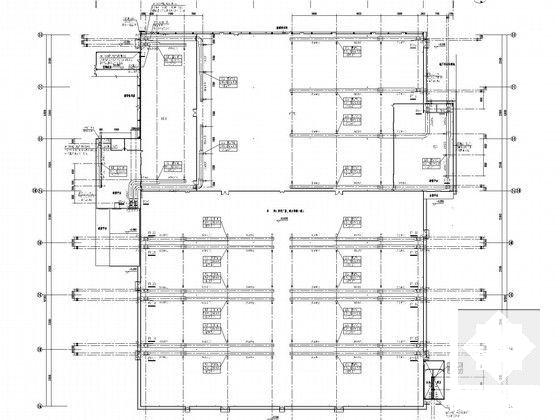

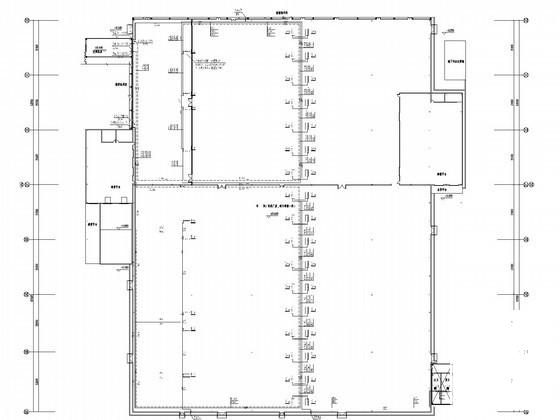

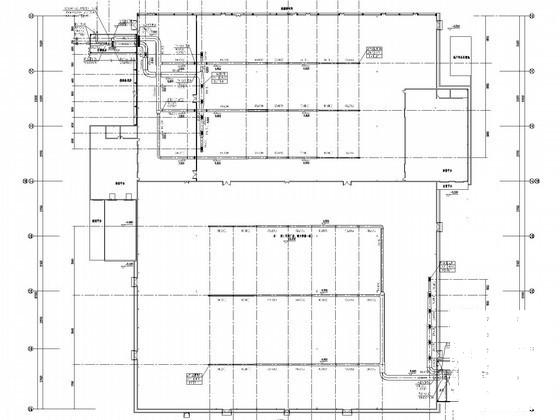

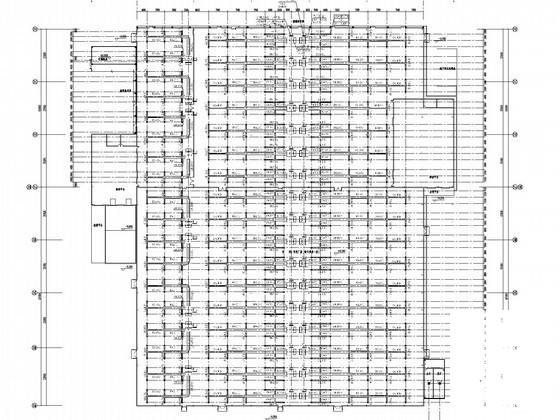

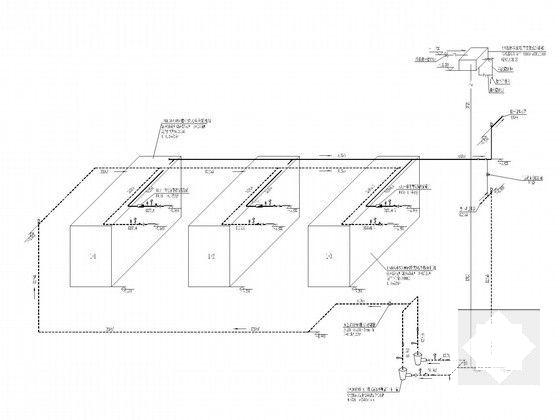

图纸共25张。
