6层医院综合楼电气施工图纸
- 建筑类别：医疗
- 建筑高度类型：高层建筑
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 参考图纸：19张
- 负荷等级：二级
- 防雷等级：第三类
- 接地方式：TN-S
- 强电设计： 供配电系统 ,配变电所,低压配电,电气照明,建筑物防雷,接地安全
附件详情
项目概要:该项目为医院门诊,住院楼,共六层.一层为门诊大厅,消防控室,急诊部,放射室和低配室;二层为放射室,化验部,理疗室和仪器检查室;三层为诊室;四~五层为病房,护士站;六层为手术部,办公区;屋顶为电梯机房,水箱间.各层层高为:一~二层3.9m,三~五层3.6m,六层4m,电梯机房3.9m.
设计内容:该资料包括:
照明系统
;动力系统;防雷接地系统;电视系统;综合布线系统;
火灾自动报警系统
.
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

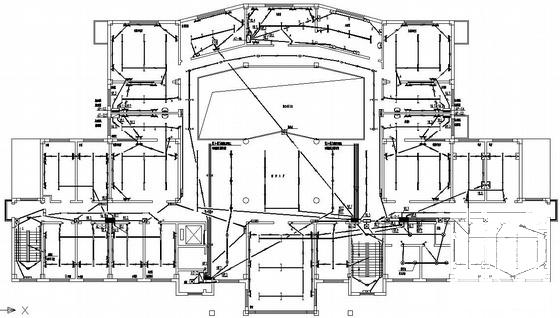

综合医院电气图纸 - 1 -

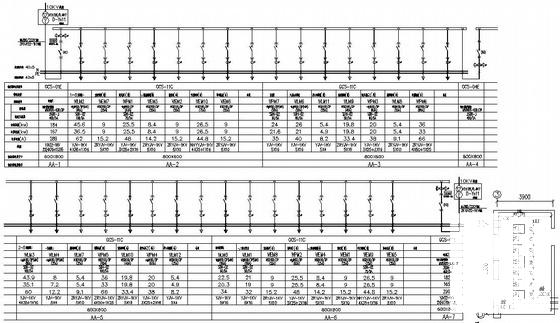

综合医院电气图纸 - 2 -

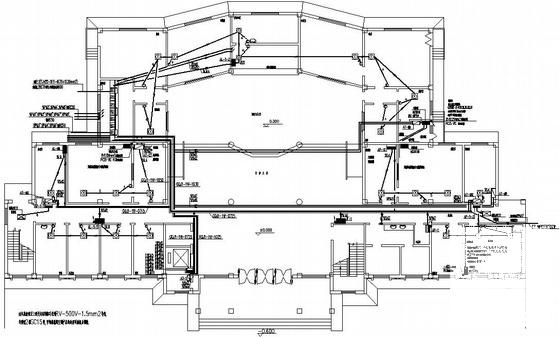

综合医院电气图纸 - 3 -

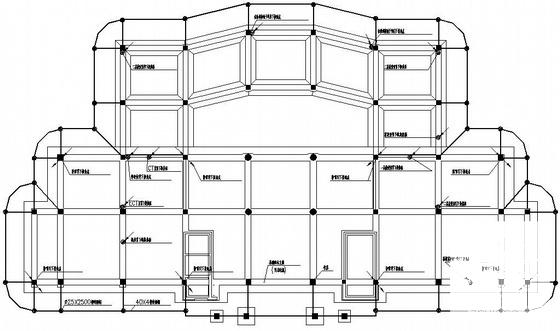

综合医院电气图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-04
- 评论次数：0
- 浏览次数：0
- 文件大小：0.9 MB
- 收藏次数：0
-
文件名称：
附件-995856979975678557578.rar
