高层医院建筑工程电气施工图纸（医疗楼综合楼）

一、项目概要:

该项目为医院迁建工程。

该项目总建筑设计面积：92016.69平方米，其中地上：70964.76平方米，

地下：21051.93平方米该项目医疗综合楼：主楼地上十七层，地下一层。建筑高度：67.4M,裙房工程地上五层，

地下一层。建筑高度：21.80M.行政综合楼：主楼地上七层，地下一层。建筑高度：29.2M.

本建筑物为一类高层民用建筑，耐火等级为一级。该项目设计使用年限为 50年。

二、设计范围

1.该项目设计包括以下内容:电力配电系统; 照明系统 ;建筑物防雷、接地系统及安全措施;电气节能。

2.室外照明系统(包括建筑物泛光照明,广告照明等),由环艺或厂家专业设计,该资料仅预留电源.

3.该项目除地下车库、设备用房、屋顶机房层外均有二次装修,其普通照明待二次装修设计.该资料将电源引至层照明配电总箱/区域照明配电箱,暂预留装修照明配电及容量.

4.有特殊设备的场所(计算机中心、电梯机房、供氧吸引动力、中心供应动力、净化机组等),该资料仅预留配电箱并注明用电量.

5.有特殊净化要求的场所(ICU、手术室等),由专业净化设计负责进行照明平面的设计,该资料将电源引

6.人防区域照明、动力、消防 火灾自动报警系统 由人防设计院设计。

7.电源分界点为主楼一层高压配电室电源进线柜内进线开关的进线端 。

三、负荷等级

特别重要负荷: 重要手术室,重症监护等涉及患者生命安全的设备(如呼吸机等)及照明用电.

一级及以上负荷:急诊部,中心化验,核磁共振,DSA,介入治疗用CT机房等处的电力照明,电梯动力、供氧吸引、排污泵、变频供水设备、计算机系统电源、保安系统电源及所有消防用电负荷.百级手术室净化空调等电源

二级负荷:VIP病房、一般诊断用CT及X光机用电、中心供应动力.手术室(除百级手术室外)净化空调。

三级负荷为：其它普通照明、空调、动力。

四、图纸展示

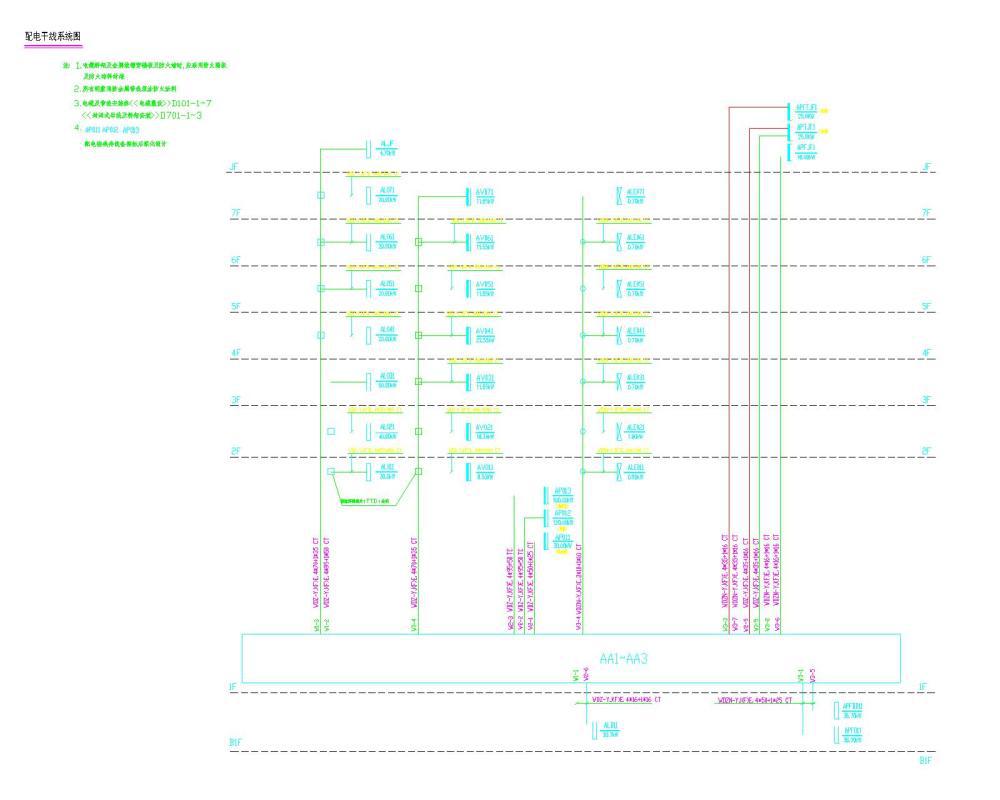

干线系统图

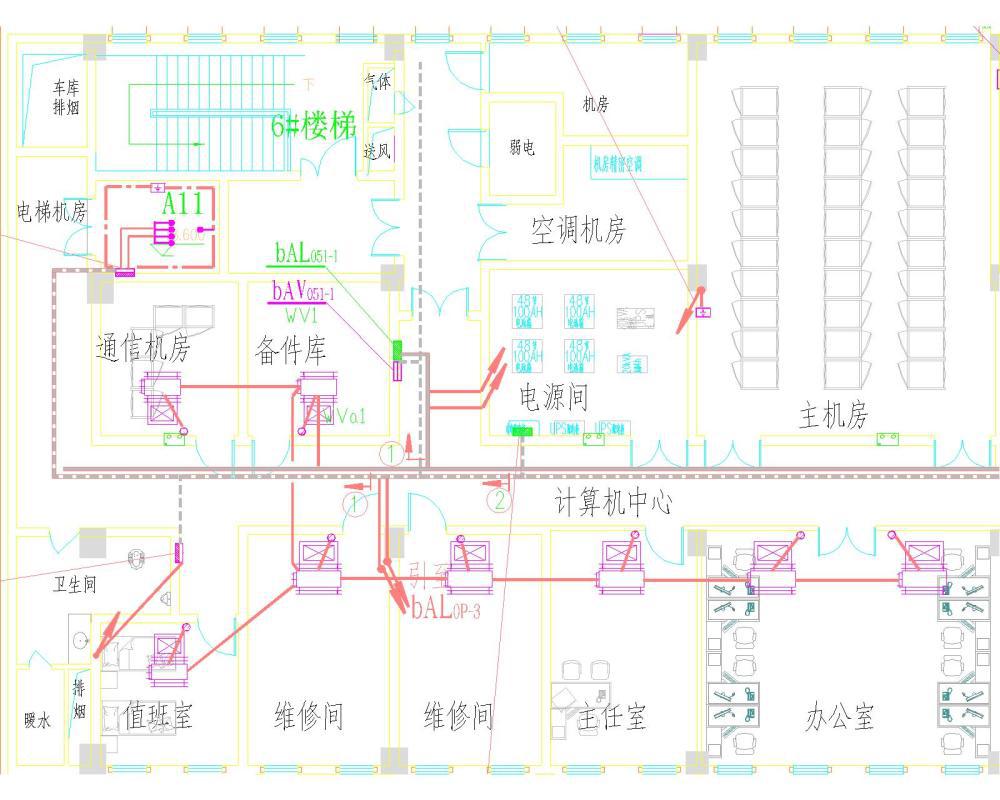

医疗楼-动力

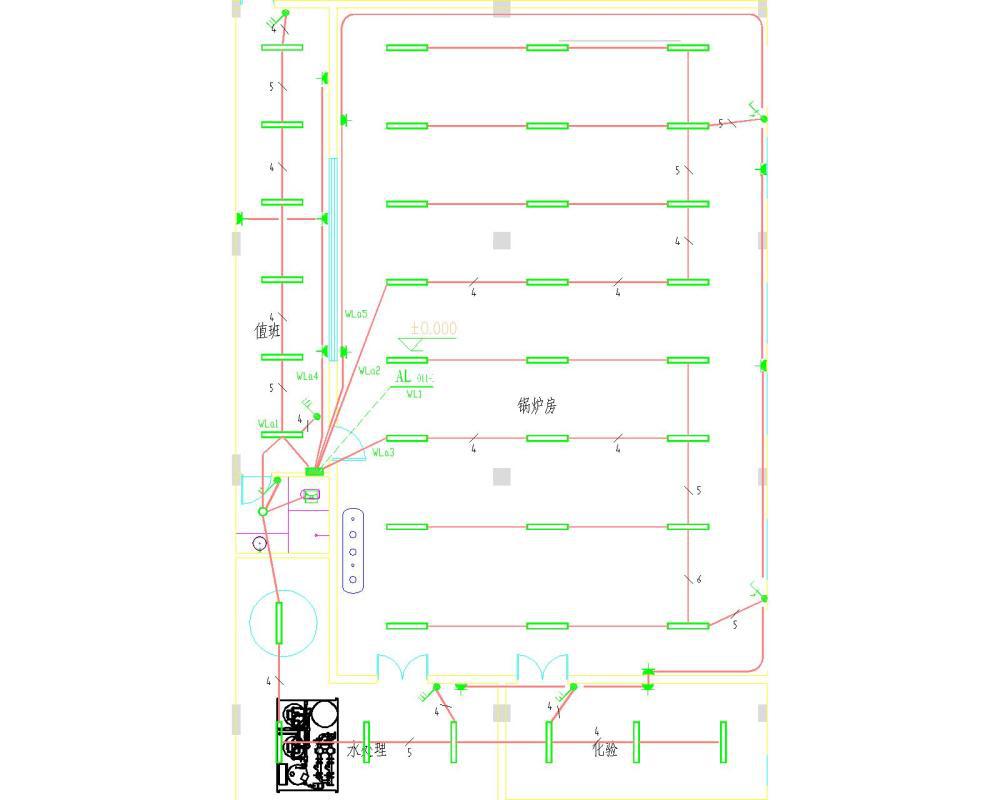

医疗楼-照明

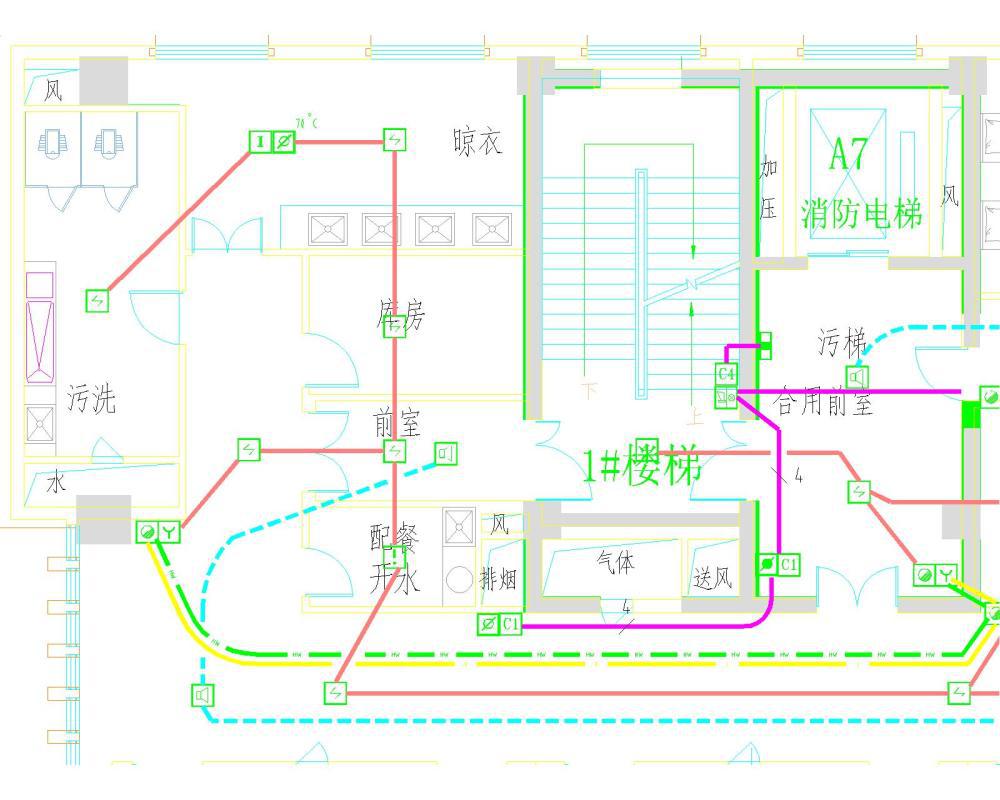

医疗综合楼-消防

综合楼-照明
