5层医院急诊楼建筑工程项目设计CAD施工图纸
-
建筑类别：医院门诊楼
-
建筑高度：多层建筑
-
建筑结构形式：混合结构
-
钢筋混凝土结构：框架
-
图纸设计深度：施工图
-
图纸设计风格：现代风格
-
图纸设计流派：现代
-
图纸设计格式：天正建筑CAD 7.0,CAD2000
-
建筑面积：4770平方米
-
用地面积：699.24平方米
-
建筑高度：22.6m
-
地上层数：5层
某医院急诊楼建筑工程项目设计施工图
资料内容包含：CAD施工图（资料目录，施工图设计说明、平面图，立面图，剖面图，节点大样等）门窗表等
北立面图
一层平面图
二层平面图
三层平面图
四层平面图
五层平面图
机房平面，五层屋面图
西立面图
建筑剖面图
楼梯大样详图
电梯井道剖面图

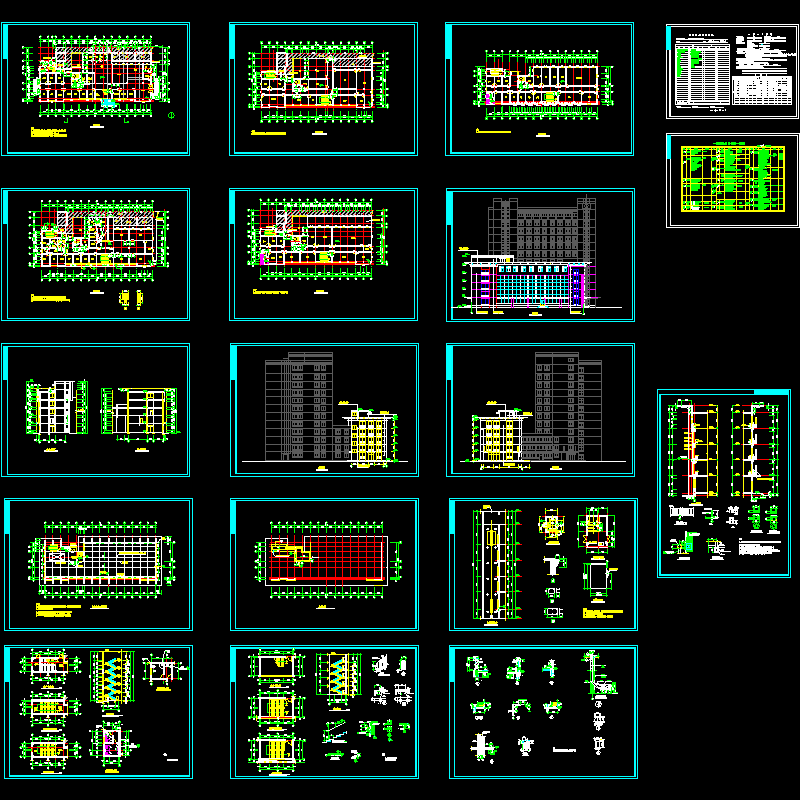

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
