教育中心综合楼及操场给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑设计面积：14114平方米
- 图纸设计深度：施工图
- 参考图纸：33张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水方式：市政供水
- 消火栓用水量室外(L/S)：25
- 消火栓用水量室内(L/S)：15
- 大样节点：泵房,卫生间
- 项目所在地：江苏
附件详情
- 设计施工说明
- 给排水平面图
- 卫生间给排水详图
- 消防给水系统图
- 空调凝结水系统图
- 雨水系统图
- 给排水系统图
- 泵房消防给水系统图
- 消防水池配管系统图
附件详情
该项目建筑面积为14114平方米，耐火等级二级公共建筑。
，共33张。
给排水系统图
喷淋平面图
消防给水系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

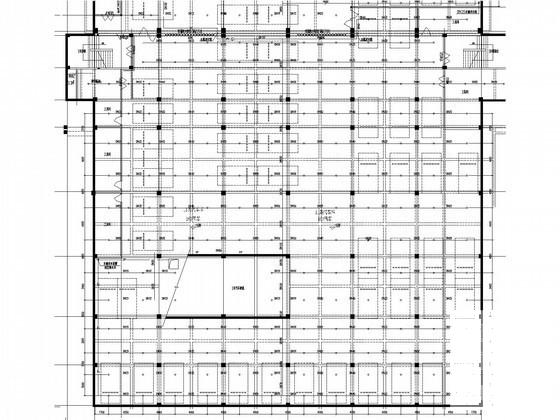

第 1 张图 -

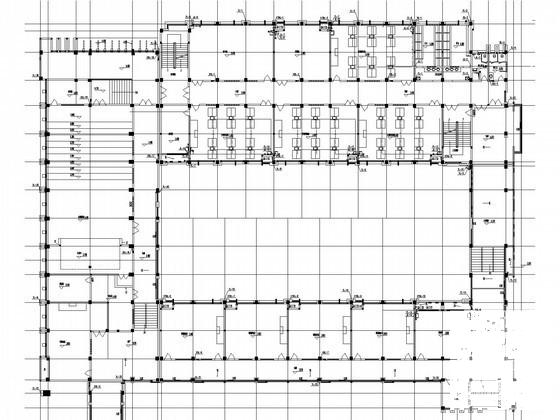

第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-28
- 评论次数：0
- 浏览次数：0
- 文件大小：5.6 MB
- 收藏次数：0
-
文件名称：
附件-995859857575868785605.rar
