5层教育中心给排水CAD施工大样图
- 建筑类别：办公,教育
- 建筑高度：多层建筑
- 建筑结构形式：其他结构
- 地上层数：5层
- 地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：37张
- 设计年代：近代
- 地下室用途：人防,车库,其它
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统
- 排水设计：污水系统,废水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水方式：市政供水
- 供水分区：无
- 排水体制：雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：15
- 特殊系统：太阳能热水系统
- 大样节点：水箱,泵房,卫生间,设备房布置
- 热水供应方式：集中热水供应
- 项目地址：安徽
附件详情
- 资料目录
- 给排水设计施工说明
- 一层给排水平面图
- 二层给排水平面图
- 三层给排水平面图
- 四层给排水平面图
- 设备夹层给排水平面图
- 屋顶给排水平面图
- 一层喷淋平面图
- 二层喷淋平面图
- 三、四层喷淋平面图
- 卫生间大样图
- 太阳能原理图
- 给排水系统图
- 泵房大样图
附件详情
项目概要：本建筑位于安徽，该项目包括后勤用房、教育用房、办公用房，建筑性质为公共建筑，耐火等级为二级，最高层数为地上五层，地下一层。
设计范围：室内生活给水，排水及雨水系统设计；室内消火栓、喷淋、灭火器系统设计。
编制于：2012年，共计37张图纸
三至五层喷淋平面图
一层给排水平面图
通气管，溢水管，放空管安装图
卫生间大样图
卫生间大样图1
热水系统图
给排水系统图

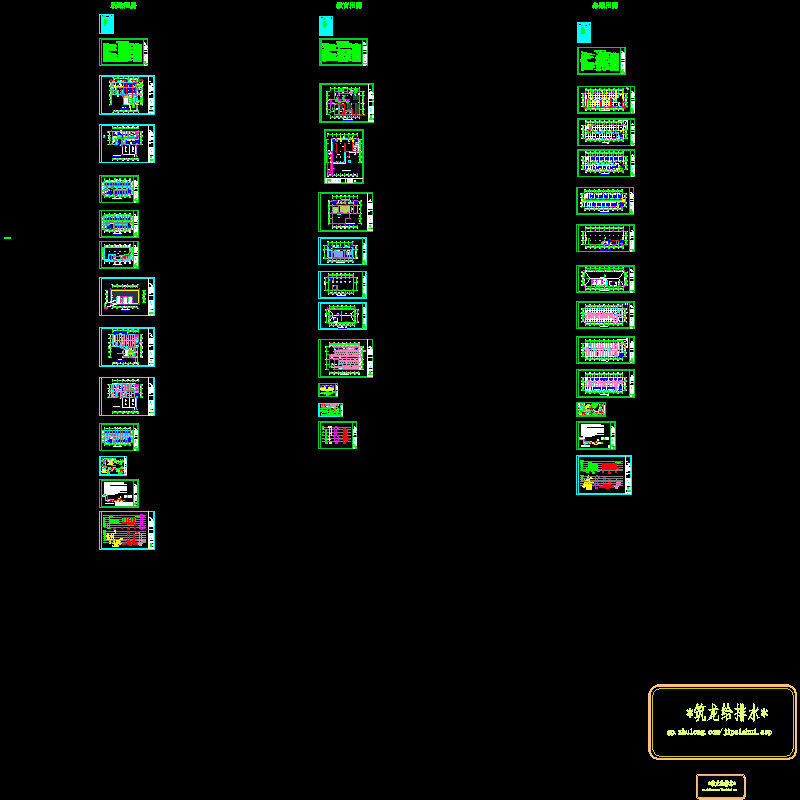

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：2.08 MB
- 收藏次数：0
-
文件名称：
附件-995860576758557877867.rar
