5层教育中心给排水CAD施工图纸

  • 建筑类别:办公,教育
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:其他结构
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:37张
  • 设计年代:近代
  • 地下室用途:人防,车库,其它
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水
  • 供水分区:无
  • 排水体制:雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):15
  • 特殊系统:太阳能热水系统
  • 大样节点:水箱,泵房,卫生间,设备房布置
  • 热水供应方式:集中热水供应
  • 项目所在地:安徽

附件详情

  • 资料目录
  • 给排水设计施工说明
  • 一层给排水平面图
  • 二层给排水平面图
  • 三层给排水平面图
  • 四层给排水平面图
  • 设备夹层给排水平面图
  • 屋顶给排水平面图
  • 一层喷淋平面图
  • 二层喷淋平面图
  • 三、四层喷淋平面图
  • 卫生间大样图
  • 太阳能原理图
  • 给排水系统图
  • 泵房大样图

附件详情

项目概要:本建筑位于安徽,该项目包括后勤用房、教育用房、办公用房,建筑性质为公共建筑,耐火等级为二级,最高层数为地上五层,地下一层。
设计范围:室内生活给水,排水及雨水系统设计;室内消火栓、喷淋、灭火器系统设计。
:,共计37张图纸

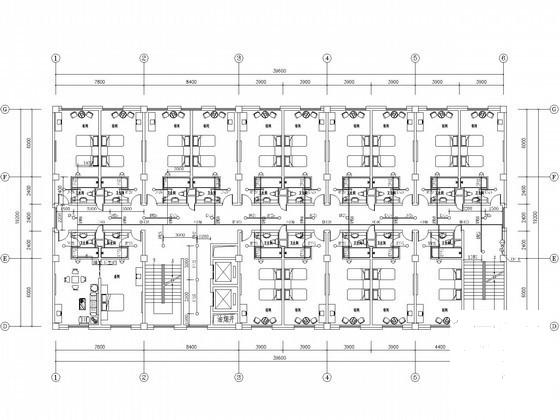

三至五层喷淋平面图

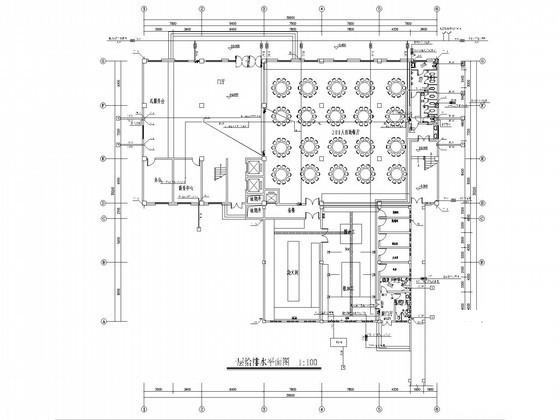

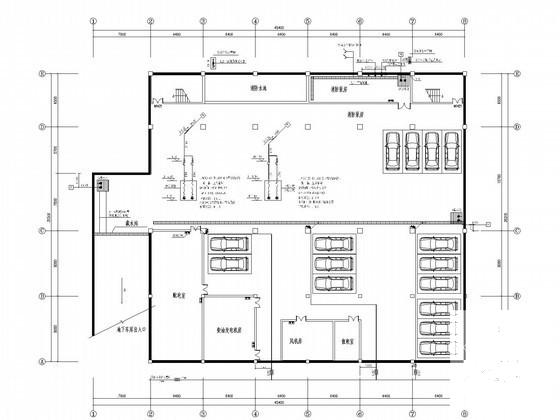

一层给排水平面图

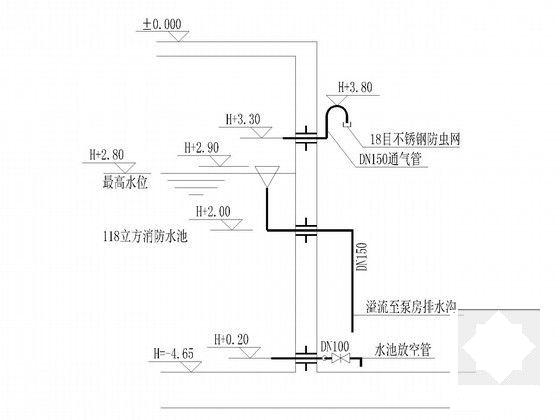

通气管,溢水管,放空管安装图

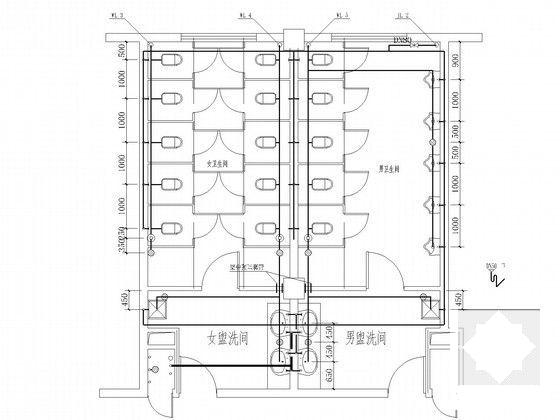

卫生间大样图

卫生间大样图1

热水系统图

给排水系统图
