5层监控中心给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:18259平方米
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:40张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,灭火器配置系统
  • 供水方式:市政供水
  • 排水体制:污废合流
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):15
  • 特殊系统:雨水回收,雨水利用
  • 大样节点:泵房,卫生间
  • 项目所在地:江苏

附件详情

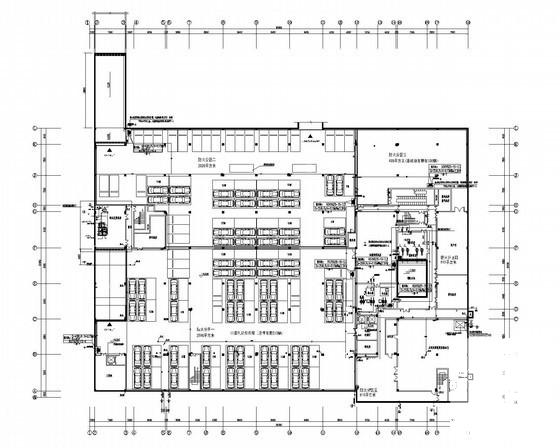

  • 给排水平面图
  • 排水立管原理图
  • 卫生间平面图
  • 卫生间给排水管轴图
  • 卫生间给排水管轴图
  • 喷淋系统原理图
  • 泵房 平面布置图
  • 消火栓系统图

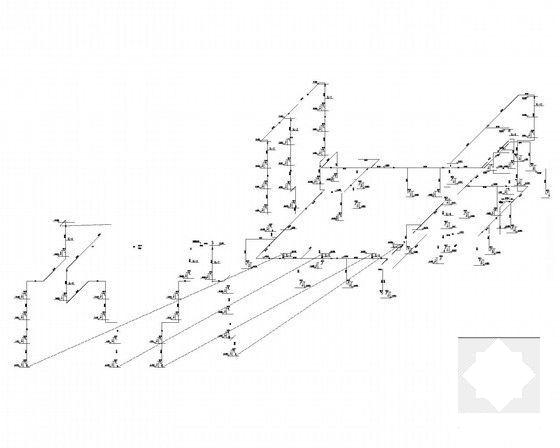

  • 给排水系统图
  • 热水立管系统图
  • 冷热水机房平面布置图
  • 雨水收集泵房平面布置图

附件详情

该资料为江苏某监控中心给排水施工图。该项目为多层办公楼,总建筑面积为18259平方米,其中地下6535平方米,地上11724平方米(含保温层面积:104平方米),地上四层局部五层,建筑高度23.95米。
设计范围:生活给水系统、生活排水系统、雨水排水系统、雨水回收利用系统、消防给水系统、建筑灭火器的配置。
,共40张图。

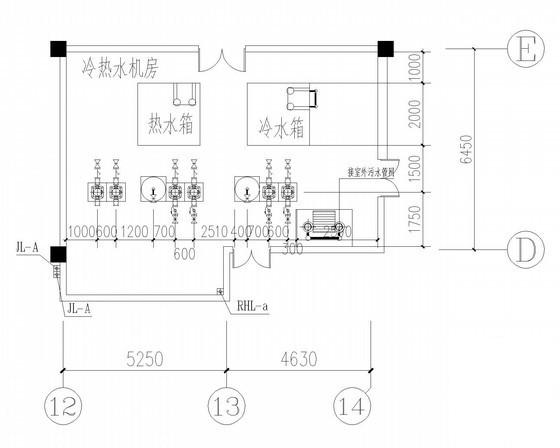

冷热水机房平面布置图

热水立管系统图

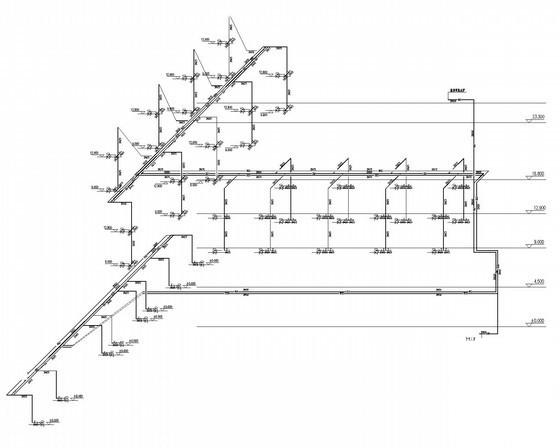

消火栓系统图

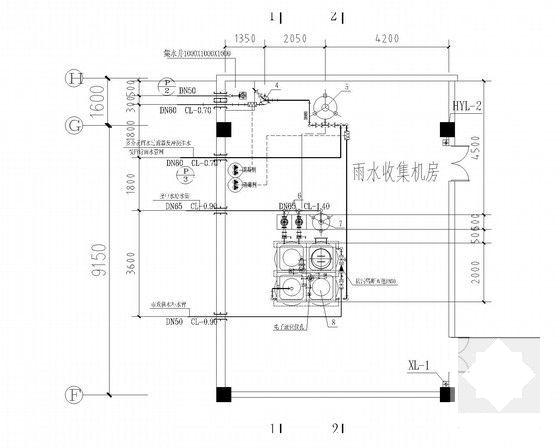

雨水收集泵房平面布置图

卫生间一层平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 5层监控中心给排水CAD施工图纸 - 1
    第 1 张图
  • 5层监控中心给排水CAD施工图纸 - 2
    第 2 张图
  • 5层监控中心给排水CAD施工图纸 - 3
    第 3 张图
  • 5层监控中心给排水CAD施工图纸 - 4
    第 4 张图
  • 5层监控中心给排水CAD施工图纸 - 5
    第 5 张图
  • 5层监控中心给排水CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
