地上5层框架结构监控中心结构施工图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:62张
  • 设计年代:近代
简介:

本项目为江苏某普通的监控中心,地上5层,地下一层,结构类型为框架结构,基础采用预制钢筋混凝土方桩(实心)承台-防水板基础,7度设防。
该资料包含: 结构设计说明 、基础构造详图、桩位布置图、基础平面、基础承台配筋图、基础底板配筋图、墙体配筋图、板配筋图、梁配筋图、框架柱平法施工图、楼梯结构图、坡道结构图等共62张。

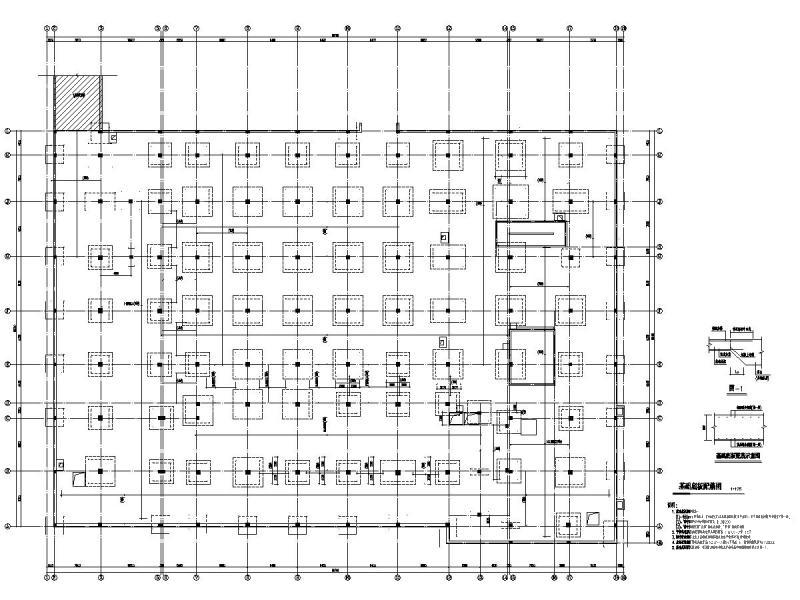

基础底板配筋图

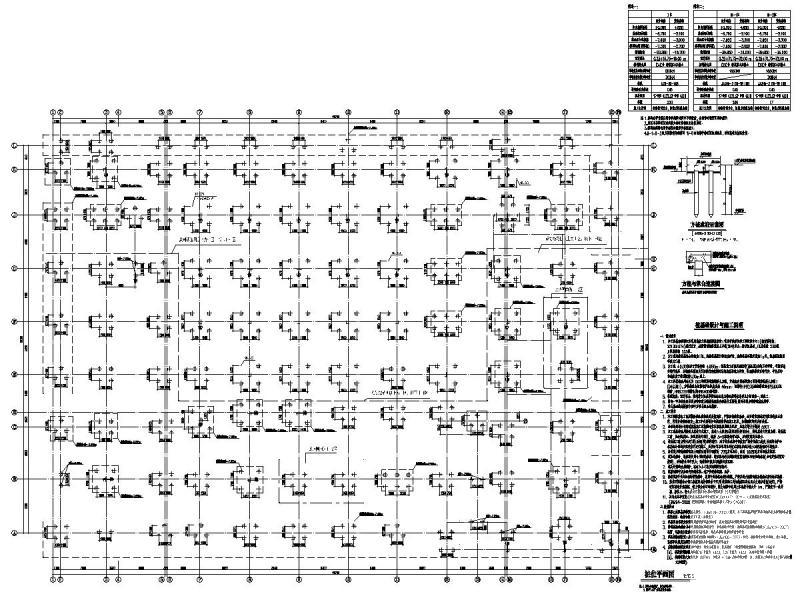

桩位平面图

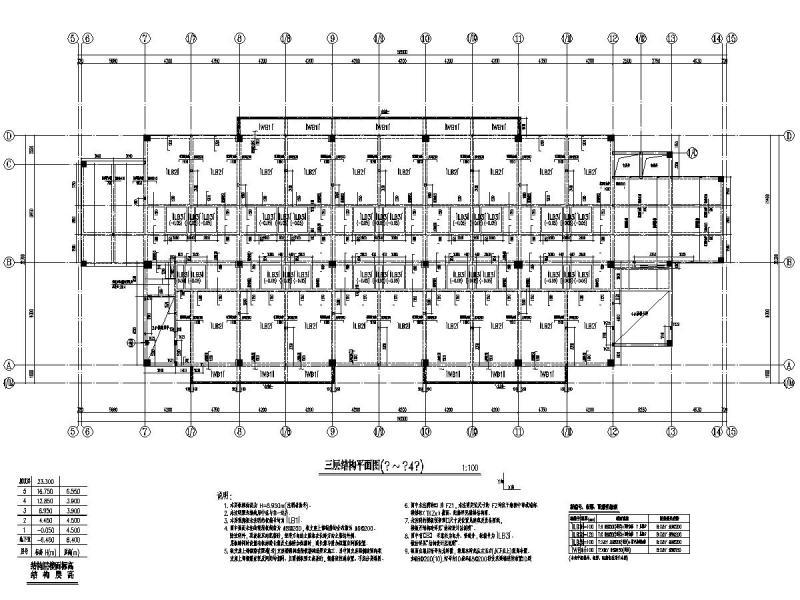

三层结构平面图

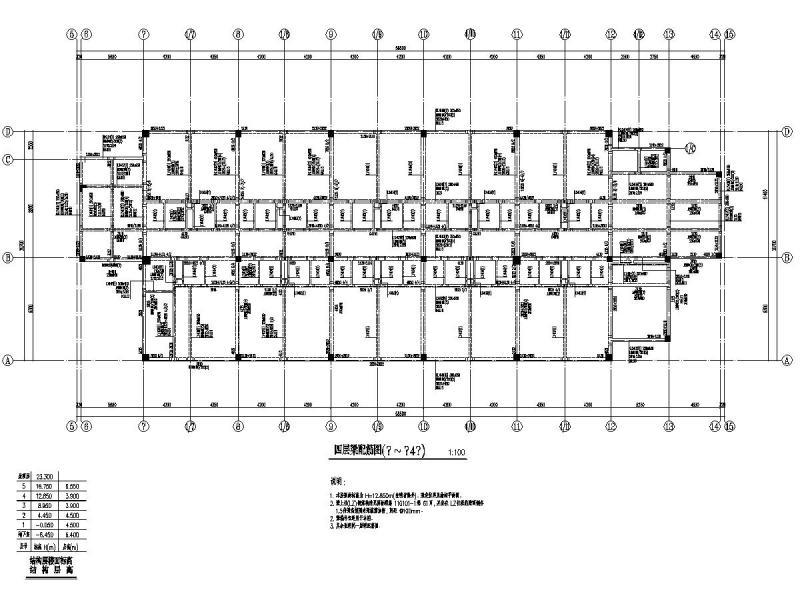

四层梁配筋图

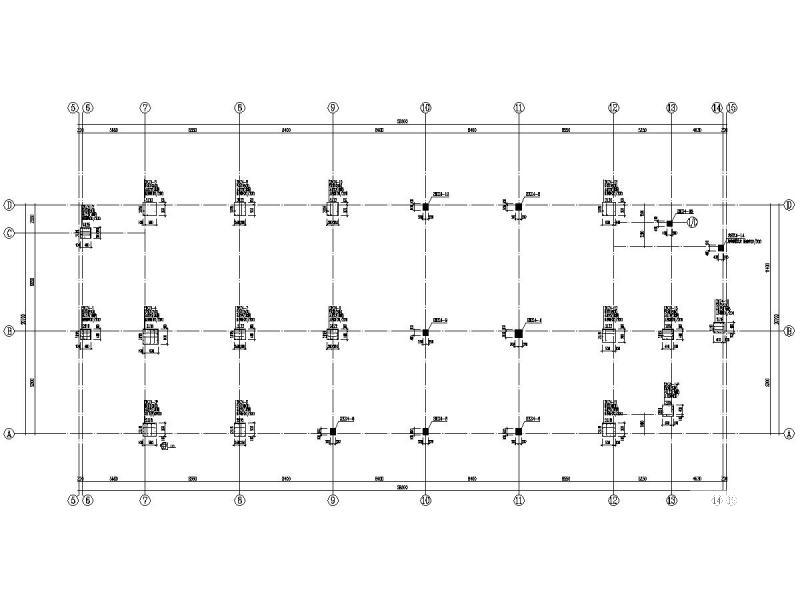

8.950~12.850框架柱平法施工图
楼梯结构图六
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 监控施工图纸 - 1
    监控施工图纸 - 1
  • 监控施工图纸 - 2
    监控施工图纸 - 2
  • 监控施工图纸 - 3
    监控施工图纸 - 3
  • 监控施工图纸 - 4
    监控施工图纸 - 4
  • 监控施工图纸 - 5
    监控施工图纸 - 5
  • 监控施工图纸 - 6
    监控施工图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
