4.5万平8层知名通信公司业务支撑中心给排水CAD图纸(雨水回用太阳能热水)

  • 附件设计说明:有
  • 建筑类别:办公,商业
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:45000平方米
  • 建筑地上层数:8层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:53张
  • 设计年代:近代
  • 地下室用途:人防,车库,设备用房
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,稳压泵,水池
  • 供水方式:市政供水,变频供水,分区供水,高位水箱供水
  • 供水分区:两区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水,虹吸雨水(满管)
  • 雨水重现期:10年
  • 火灾危险等级:中危险级Ⅱ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):30
  • 特殊系统:太阳能热水系统,雨水回收,雨水利用,虹吸雨水
  • 大样节点:水箱,水泵,泵房,卫生间,集水坑,阀门管件,设备房布置
  • 热水供应方式:集中热水供应
  • 项目所在地:江苏

附件详情

  • 人防设计与施工说明
  • 地下室平战时给排水平面图
  • 地下室消火栓 灭火器布置平面图
  • 地下室喷淋平面图
  • 一层给排水 消防平面图
  • 地下室集水井排水系统原理图
  • 地下室消火栓系统图
  • 施工说明及图例

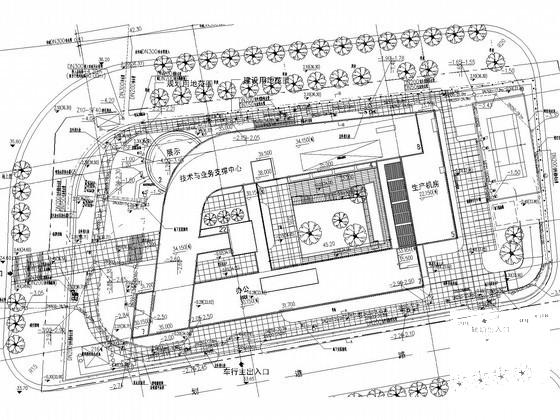

  • 给排水总平面图
  • 给排水消防平面图
  • 屋顶机房层平面图
  • 地下室喷淋平面图
  • 喷淋平面图
  • 给水系统图
  • 热水系统图
  • 太阳能热水系统原理图
  • 排水系统图
  • 雨水系统图
  • 地下室集水井排水系统原理图
  • 地下室消火栓系统图
  • 地上消火栓系统图
  • 自动喷淋系统原理图
  • 水泵房详图
  • 水箱间详图
  • 水景平面及系统详图
  • 卫生间详图
  • 喷灌系统设计说明及详图
  • 喷灌平面图
  • 雨水回用总平面图
  • 雨水处理机房详图
  • 虹吸雨水平面图
  • 屋顶机房层虹吸雨水平面图
  • 虹吸雨水系统图
  • 主要设备及材料表
  • 综合管线图

附件详情

该项目位于江苏,该项目地上8层,地下1层,建筑高度35米。总建筑面积4.5万m2,属一类高层建筑.地下室设有人防,人防区战时为两个防护单元,分别为核5级战时车辆掩蔽部和核5级战时通讯专业队掩蔽部;平时为小型汽车库.该资料范围包括红线以内的给水排水、消防等管道系统。雨水回用系统、太阳能热水系统、室外绿化喷灌及虹吸式屋面雨水排水系统提供招标图,由中标单位优化并深化设计,在土建施工前需确定中标单位以便予埋管件;水喷雾灭火系统和气体灭火系统由专业消防工程公司完成深化设计和指导安装.系统概况:设置给排水系统,消火栓系统,自动喷淋灭火系统,大空间智能型主动喷水灭火系统,气体灭火系统和灭火器配置。
,共53张图。

三层虹吸雨水平面图

四层喷淋平面图

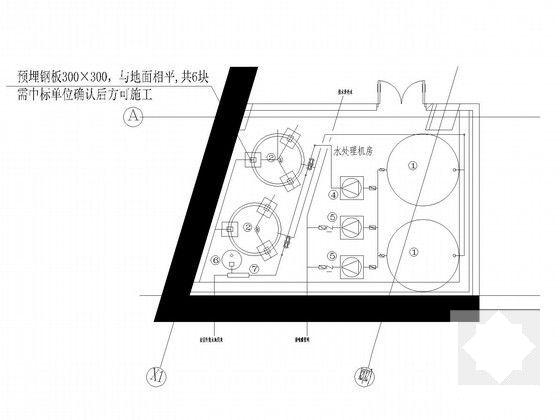

雨水处理机房 平面布置图

喷淋管道 喷头安装示意图

热水系统图

水泵房消防管道系统图

太阳能热水系统原理图

自动喷淋系统原理图

二层给排水 消防平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

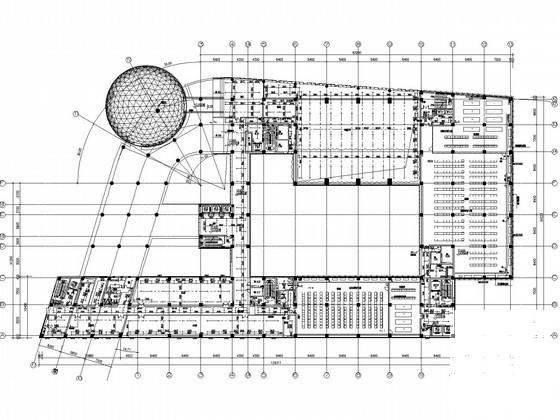

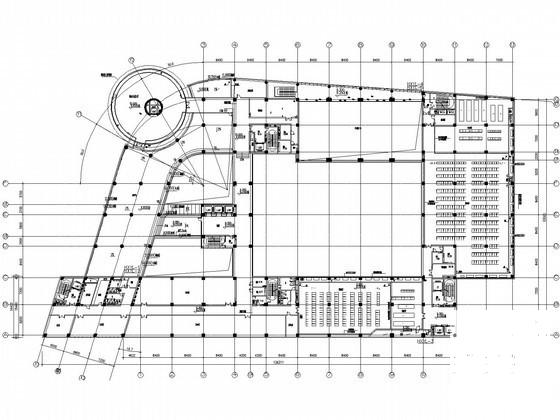

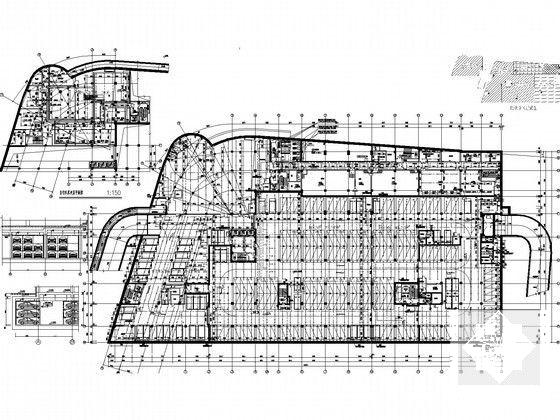

  • 4.5万平8层知名通信公司业务支撑中心给排水CAD图纸(雨水回用太阳能热水) - 1
    第 1 张图
  • 4.5万平8层知名通信公司业务支撑中心给排水CAD图纸(雨水回用太阳能热水) - 2
    第 2 张图
  • 4.5万平8层知名通信公司业务支撑中心给排水CAD图纸(雨水回用太阳能热水) - 3
    第 3 张图
  • 4.5万平8层知名通信公司业务支撑中心给排水CAD图纸(雨水回用太阳能热水) - 4
    第 4 张图
  • 4.5万平8层知名通信公司业务支撑中心给排水CAD图纸(雨水回用太阳能热水) - 5
    第 5 张图
  • 4.5万平8层知名通信公司业务支撑中心给排水CAD图纸(雨水回用太阳能热水) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
