5层旅游服务中心给排水消防CAD施工图纸（雨水回用）
- 附件设计说明：有
- 建筑类别：其他
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：29175平方米
- 建筑地上层数：5层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：29张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水分区：两区
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：30
- 特殊系统：雨水回收
- 大样节点：泵房,卫生间
- 项目所在地：河南
附件详情
- 设计与施工说明
- 给水及消防总平面图
- 排水总平面图
- 给排水消防平面图
- 喷淋平面图
- 给水系统图
- 喷淋系统图
- 雨水系统图
- 排水系统图
- 水泵房详图
- 雨水回用机房工艺流程图
- 卫生间详图
附件详情
该项目为一幢一类旅游服务高层建筑，地下为一层，地上部分五层，建筑面积29175平方米。设计范围包括红线以内的给水排水、消防等管道系统及小型给水排水构筑物。
，共29张。

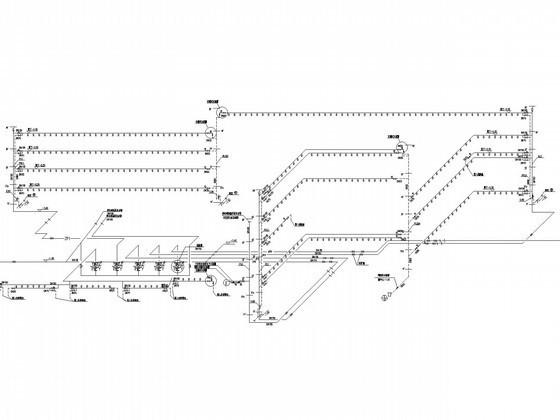

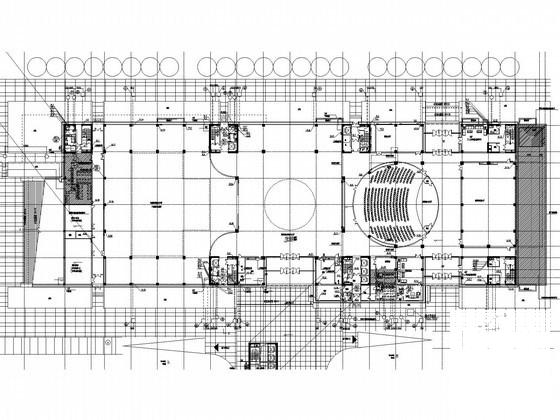

喷淋平面图

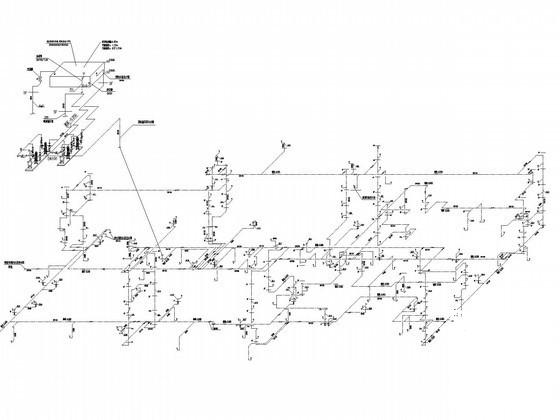

消火栓系统图

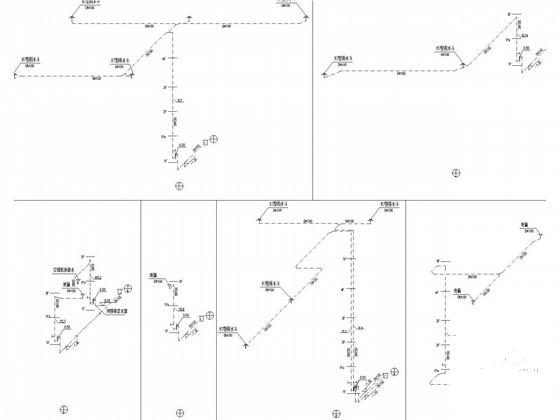

雨水系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-07
- 评论次数：0
- 浏览次数：0
- 文件大小：5.68 MB
- 收藏次数：0
-
文件名称：
附件-995859906678559589578.rar
