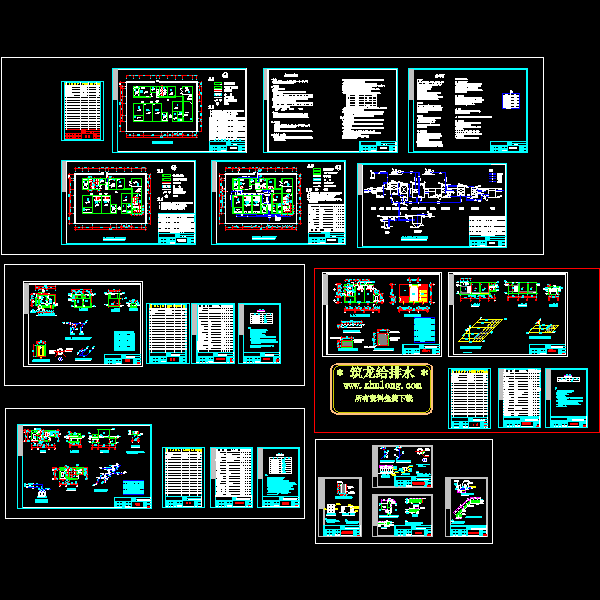

污水处理站BAF工艺CAD施工图纸

设计说明：有 类型：污水处理厂
处理技术：格栅筛网,沉淀,过滤,消毒
设计阶段：施工图设计
参考图纸：20张以上
图纸年代：近代

附件详情 本污水处理站设计规模为150m3/d，其污水来源为生产废水和生活污水，经污水站处理后需达到《污水综合排放标准》（GB8978-1996）一级标准。该项目设计范围为从污水进入污水处理站内格栅井开始，至处理达标后外排为止。进 、出水管离污水站地下室外墙的长度按5米设计；污水站内清水池外排管接至厂外西南角排洪沟；不包括污泥泥饼站外的运输工具；根据该项目COD浓度较高水质特点及用地面积小的情况，设计采用水解酸化—接触氧化—ＳＢＲ—曝气生物滤池（BAF）—活性炭滤池工艺,作为该项目的主体工艺。 污泥处理工艺:设计采用板框压滤机设备对污水处理过程中产生的污泥进行浓缩、脱水处理，处理后的污泥含水率小于80%。
