9层厂库给排水喷淋CAD施工图纸
- 附件设计说明：有
- 建筑类别：工业建筑
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：9层
- 图纸设计深度：施工图
- 参考图纸：10张
- 排水设计：消防排水
- 消防设计：喷淋系统,灭火器配置系统
- 供水设备：高位水箱
- 供水方式：市政供水,分区供水
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：仓库危险级Ⅲ级
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：30
- 大样节点：卫生间
附件详情
- 资料目录
- 设计说明
- 消防给水设计与施工说明
- 室外喷淋管网总平面图

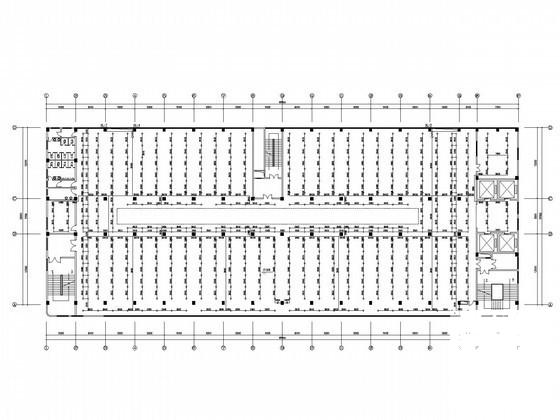

- 首层自动喷淋平面图
- 二层自动喷淋平面图
- 三层自动喷淋平面图
- 四~六层自动喷淋平面图
- 七~八层自动喷淋平面图
- 九层自动喷淋平面图
- 天面自动喷淋平面图
- 自动喷淋给水系统原理图
- 消防给水泵房布置图
附件详情
项目概要：该资料中的建筑为高层仓库，共九层，建筑高度47.2米，设置自动喷淋系统。
设计范围包括喷淋系统、消火栓系统以及灭火器配置。
共计10张图纸；

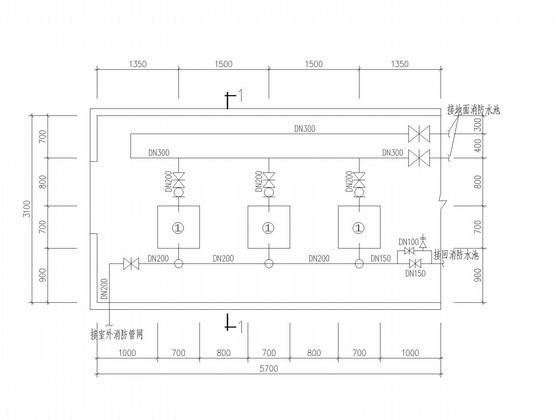

消防泵组布置图

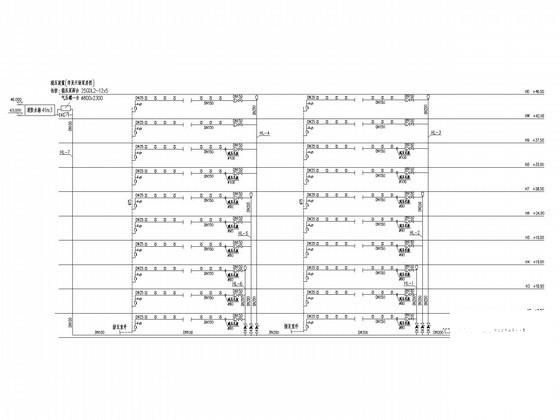

自动喷淋系统原理图
