预应力筒仓结构水泥厂熟料库结构CAD施工图纸

附件详情

某预应力筒仓结构水泥厂熟料库结构图
该资料为：某预应力筒仓结构水泥厂熟料库结构图
基本风压：0.5KN/m
抗震设防烈度：6度
该资料包含：

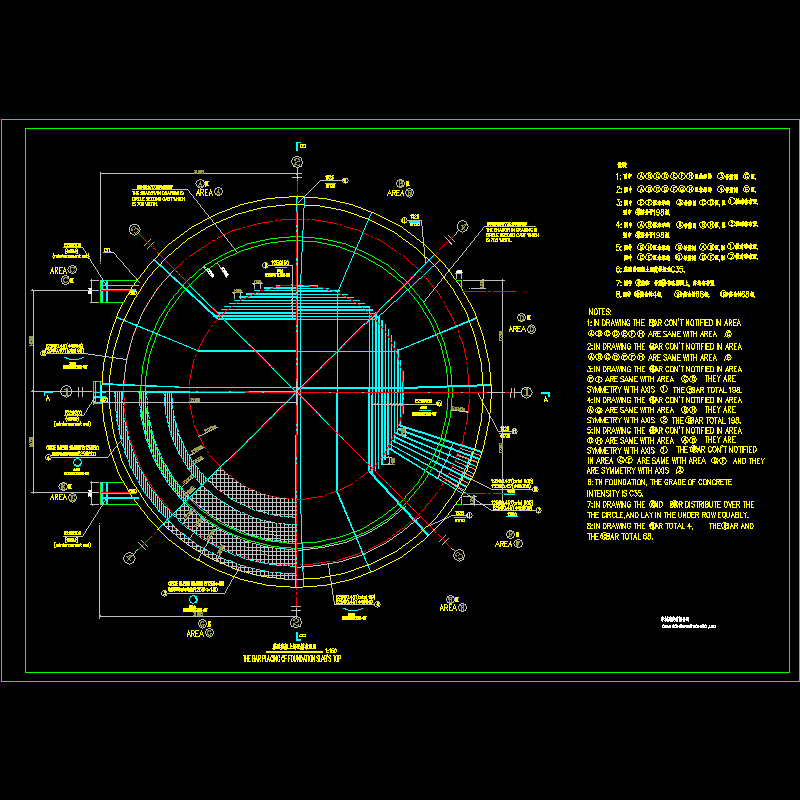

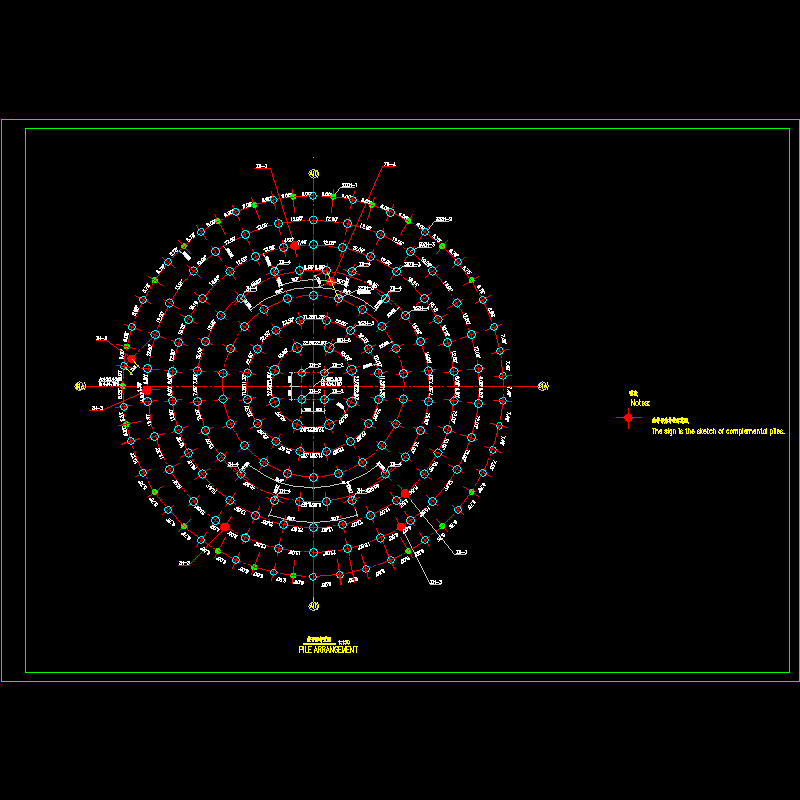

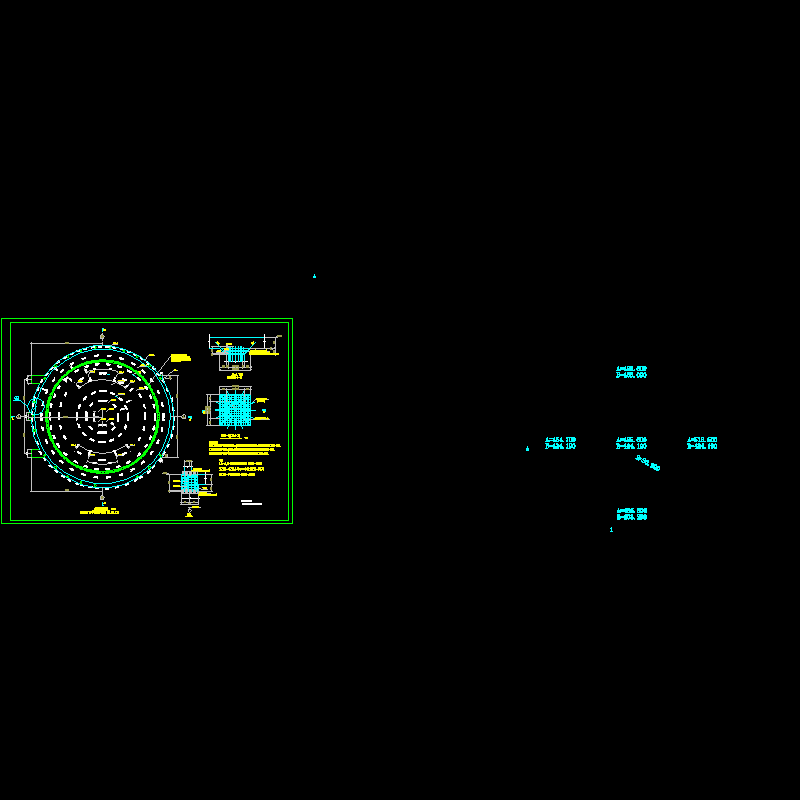

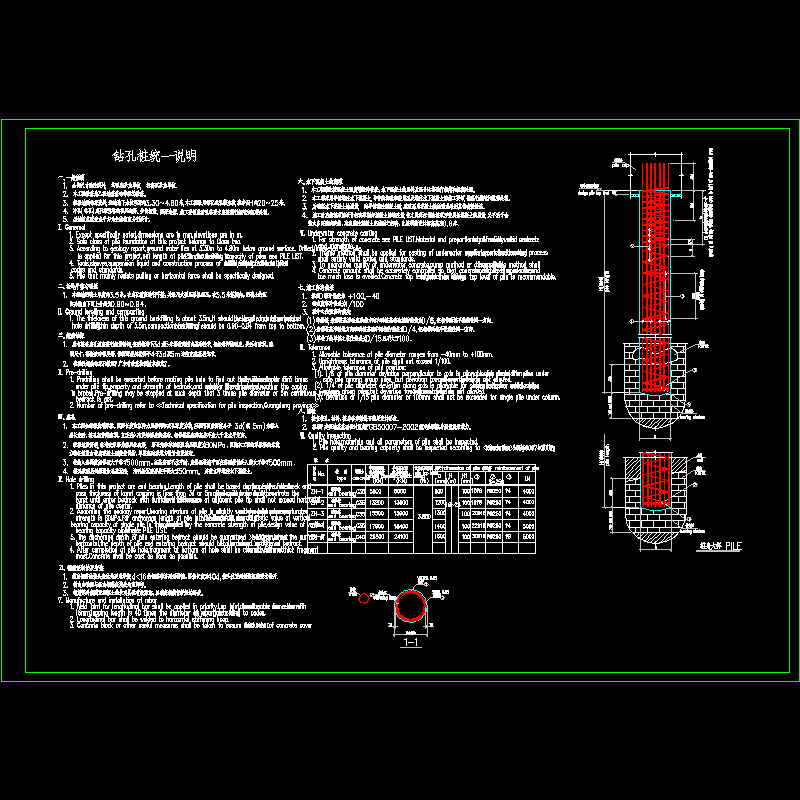

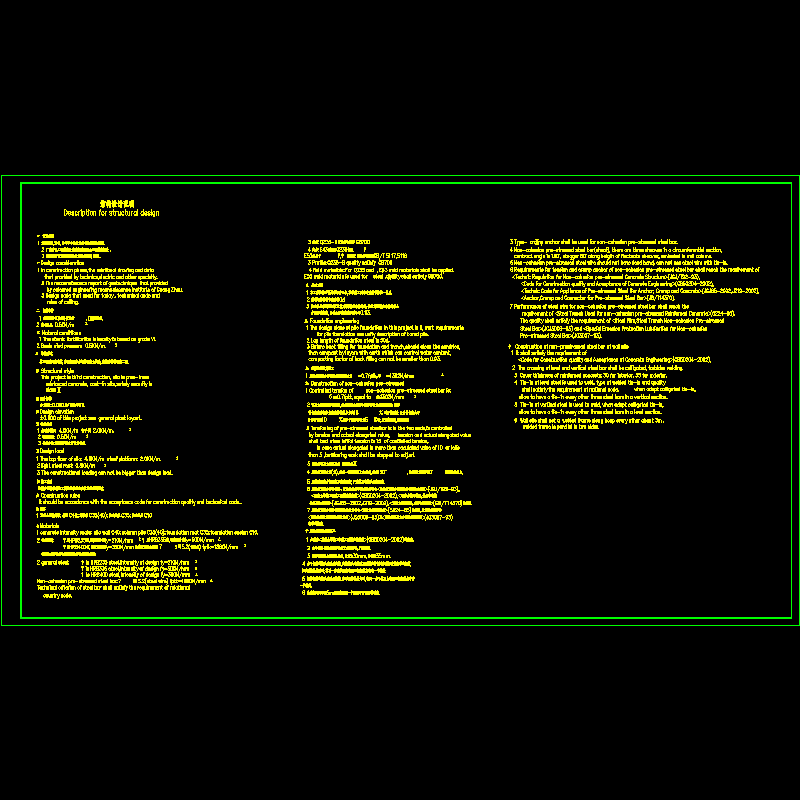

结构设计说明、钻孔桩统一说明、筒仓顶钢结构施工说明、桩平面布置图、基础底板平面布置图、结构平面详图、基础底板上部配筋布置图、基础底板下部纵横向配筋布置图、库壁非预应力环筋平面示意图、库壁预应力环筋平面示意图、壁柱预应力筋交叉布置图、壁柱预应力筋平面图、库壁非预应力水平环向筋搭接展开示意图、库壁配筋图、结构平面布置图、筒仓屋盖结构 平面布置图 、熟料筒仓屋面檩条剖面布置图、熟料筒仓屋面支撑及拉杆详图共19张图纸。
