直径8.5米钢板筒仓结构设计施工图纸(条形基础)

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:束筒
  • 特种结构:筒仓
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 参考图纸:9张
  • 设计年代:近代

附件详情

该资料包含:设计施工说明,筒仓定位图,底层平面图,基础 平面布置图 ,地坑平面及预埋图,结构图,顶层结构平面图等
共9张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

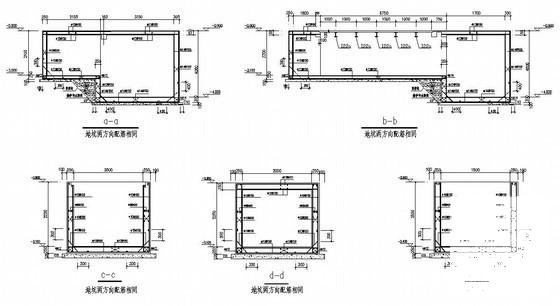

  • 条形基础设计施工图 - 1
    条形基础设计施工图 - 1

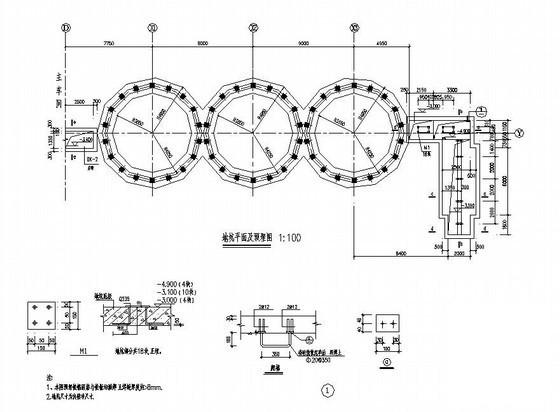

  • 条形基础设计施工图 - 2
    条形基础设计施工图 - 2

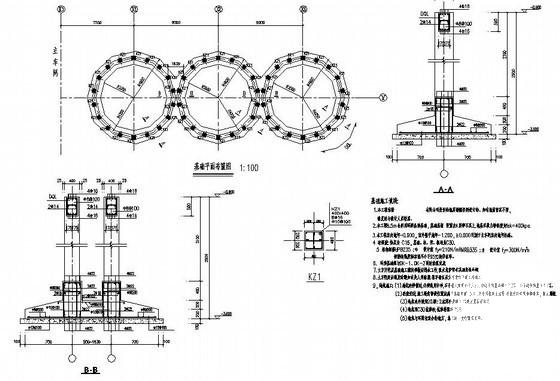

  • 条形基础设计施工图 - 3
    条形基础设计施工图 - 3

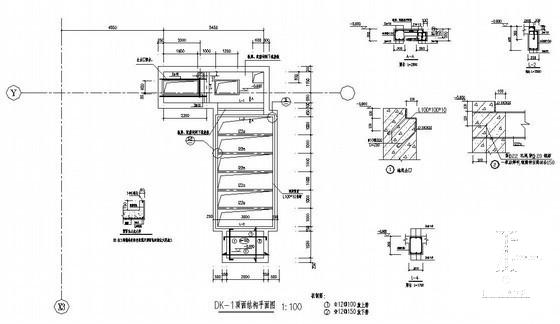

  • 条形基础设计施工图 - 4
    条形基础设计施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
