工厂钢结构设计施工图纸（条形基础）
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：条形基础
- 结构安全等级：二级
- 抗震设防烈度：7度抗震
- 风压：0.55kN/平方米
- 参考图纸：6张
- 设计年代：近代
附件详情
某工厂钢结构设计图
该资料为：某工厂钢结构设计图
该资料包含：
基础平面图、短柱配筋图、钢柱
平面布置图
、钢结构屋面布置图、圈梁布置图、
节点详图
共6张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

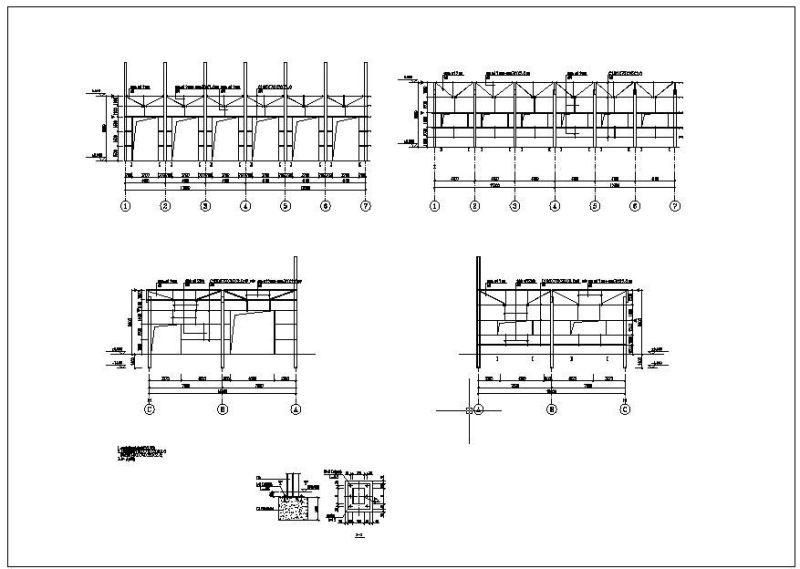

钢结构基础设计图纸 - 1 -

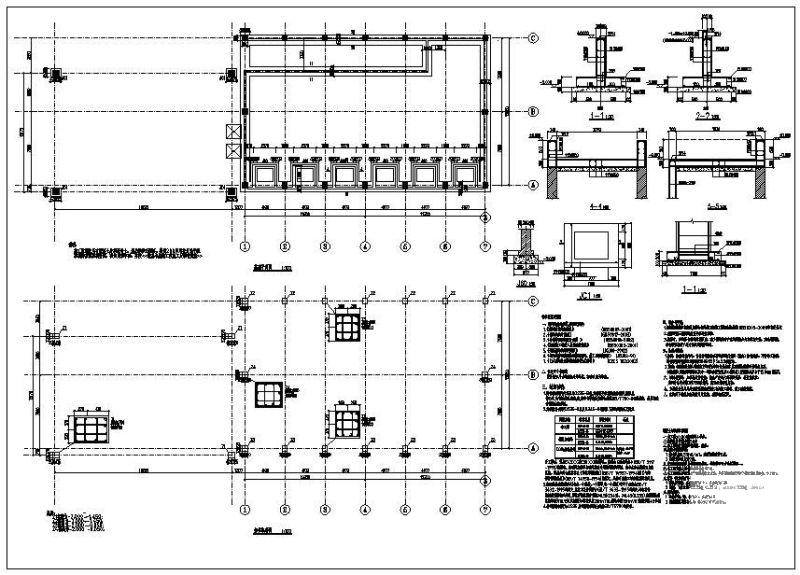

钢结构基础设计图纸 - 2 -

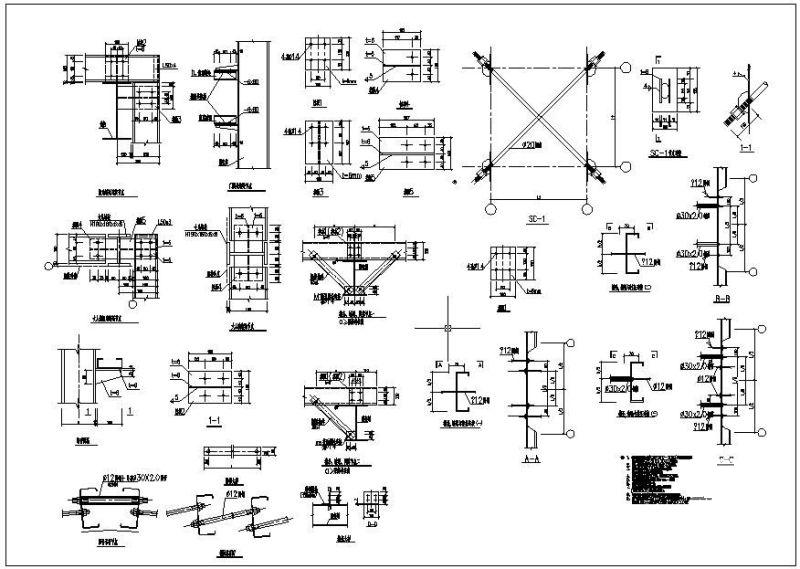

钢结构基础设计图纸 - 3 -

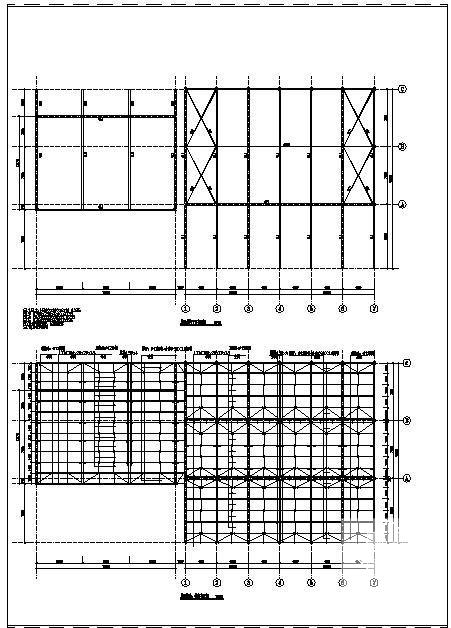

钢结构基础设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-02
- 评论次数：0
- 浏览次数：0
- 文件大小：0.95 MB
- 收藏次数：0
-
文件名称：
附件-995878707655975595978.rar
